因为有拍照、录制视频、直播等刚需，现在手机的摄像头基本都是高清，支持高清摄像头的SoC都支持MIPI-CSI。
不同SoC的MIPI-CSI在实现上有一定差别，即使同一厂家设计生产的芯片也都不尽相同。
本文基于瑞芯微rk3568平台evb1公板为例来详细讲解MIPI-CSI/DPHY驱动。
阅读本文之前，建议大家先仔细学习前面几篇文章。
1一、rk3568硬件模块部分
驱动的研究往往要先从硬件着手，下面我首先看下rk3568公板电路。

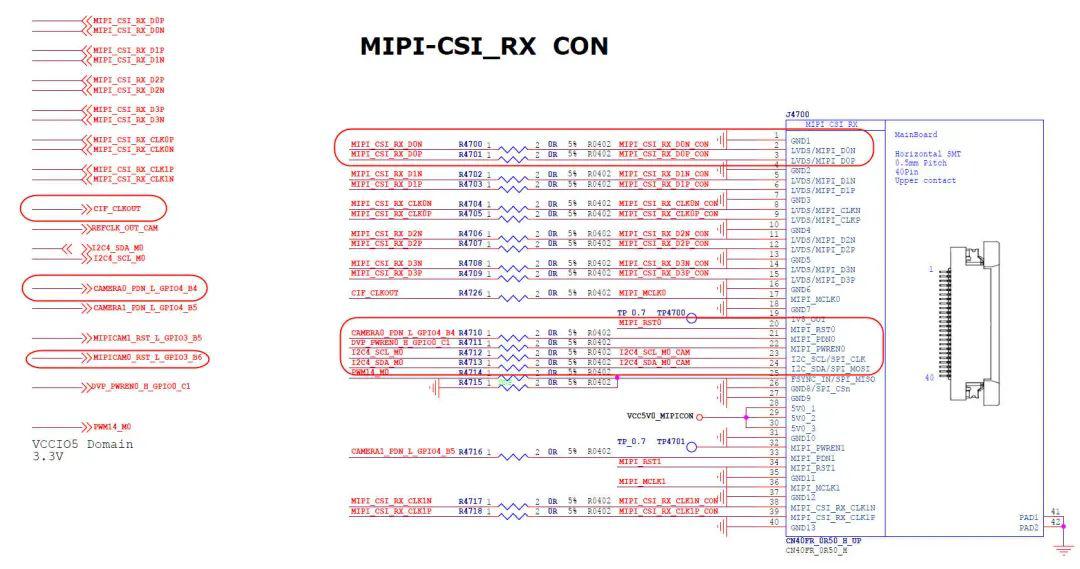

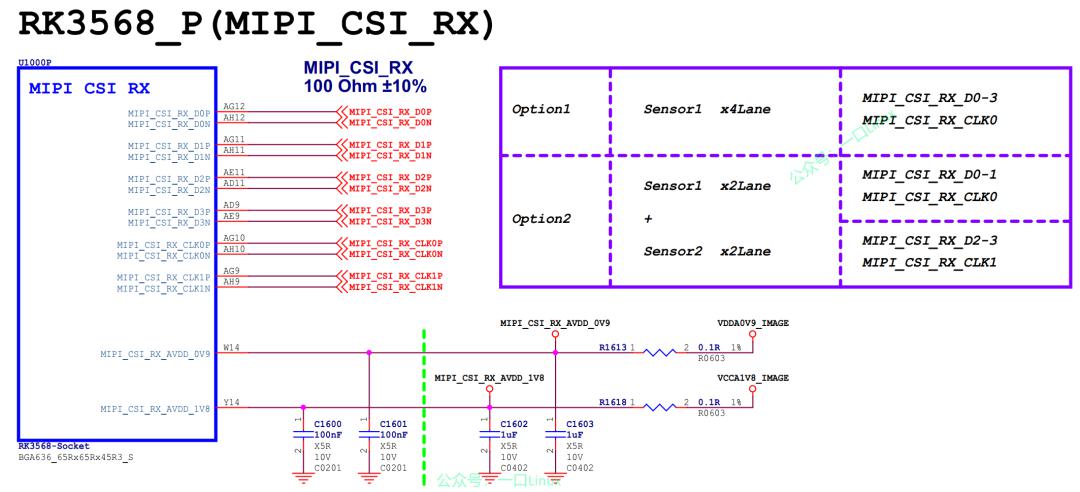

1）电路图
由电路图可得摄像头与SoC的MIPI-CSI接口，可以是x4lane，也可以是x2lane,data和clk都是差分信号。
如果不了解，建议问下硬件工程师。
控制摄像头接口是I2C接口，并且位于I2C通道4下。
2）rk3568内部MIPI相关模块图
电路图只能查看SoC的MIPI控制器与摄像头的接口关系，下面我们来看下rk3568内部与mipi相关的模块。
吐槽一下瑞芯微的文档，一言难尽，我严重怀疑厂家压根就不想让其他人真正搞懂他们的SDK，这样好收每年的技术支持费用，高通这损招是让丫彻底学明白了。
由于官方给的手册要么有错误，要么就是有些图片错误，就不截图了。

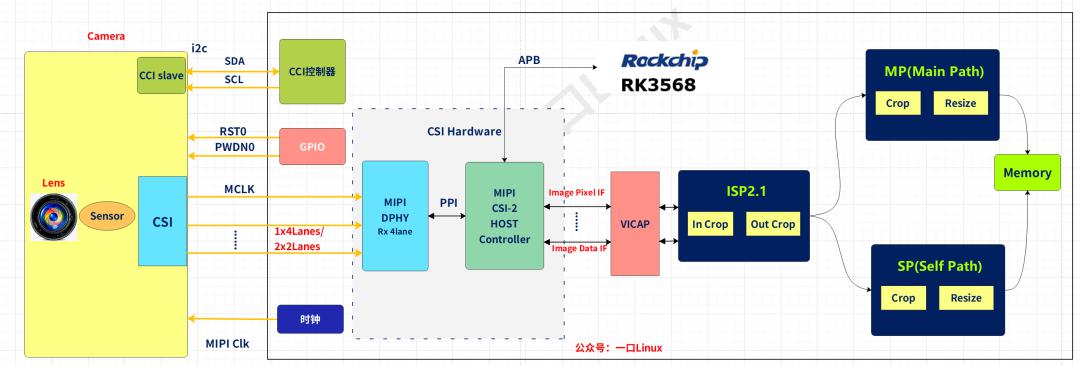

下图是根据官方手册说明，整理的内部模块图。
- VICAP Video Capture通过DVP/MIPI接口从摄像头读取数据，并通过AXI总线将数据传输到主存中。
VICAP特性:
支持 BT601 YCbCr 422 8bit 、 RAW 8/10/12bit 输入
支持 BT656 YCbCr 422 8bit 输入
支持 BT1120 YCbCr 422 8bit 输入 , 单/双边 取样
支持 2/4 mixed BT656/BT1120 YCbCr 422 8bit input
支持 YUYV 序列的配置
支持 the polarity of pixel_clk, hsync and vsync configurable
支持接收 CSI2 协议的数据(最多4个IDs)
支持接收 DSI 协议的数据(Video mode/Command mode)
支持窗口裁剪
支持virtual stride when write to DDR
支持输出NV16/NV12格式的YUV数据
支持compact/non-compact output for RAW data
支持MMU
- ISP(图像信号处理)
ISP是一个完整的视频和静止图像输入设备。这个模块支持集成YCbCr处理图像传感器和简单CMOS传感器 ，提交没有任何综合图像处理Bayer RGB模式图像。
rk3568采用的是ISP21版本。
ISP21 包含了一系列的图像处理算法模块，主要包括：暗电流矫正、坏点矫正、3A、HDR、镜头阴影矫 正、镜头畸变矫正、3DLUT、去噪（包括RAW域去噪，多帧降噪，颜色去噪等）、锐化等。

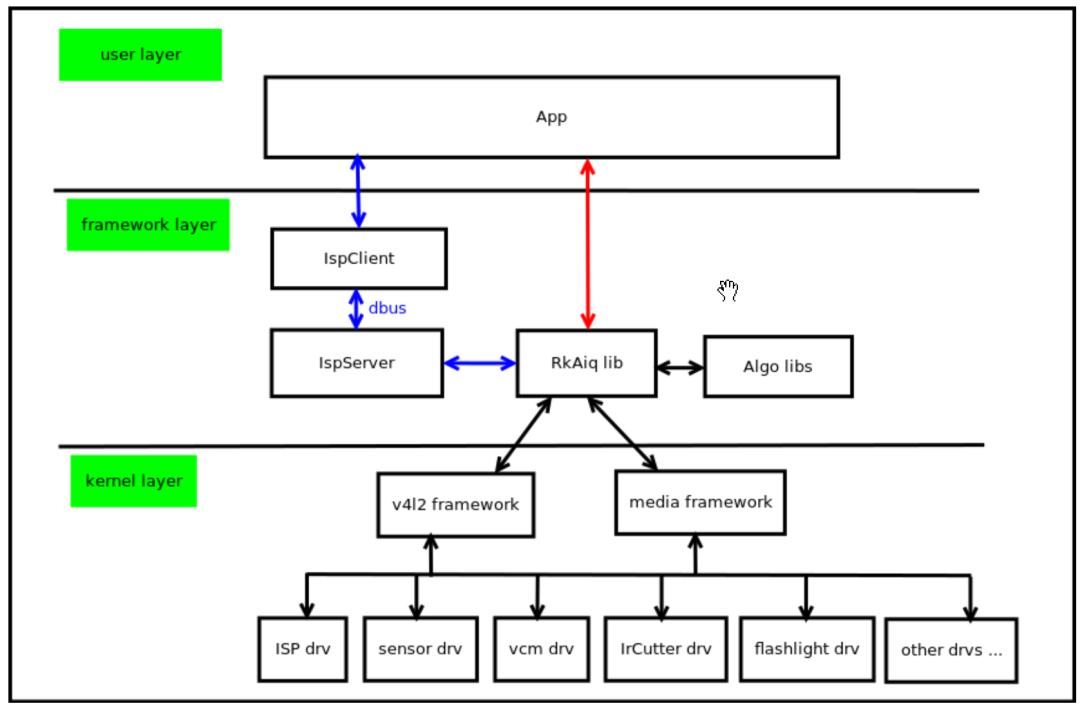

ISP21包括硬件算法实现及软件逻辑控制部分，RkAiq即为软件逻辑控制部分的实现。
RkAiq不断从ISP HW获取统计数据，并经过3A等算法生成新的参数反馈给各硬件模块。
RkAiq软件模块主要实现的功能为：从ISP驱动获取图像统计，结合IQ Tuning参数，使用一系列算法计 算出新的ISP、Sensor等硬件参数，不断迭代该过程，最终达到最优的图像效果。

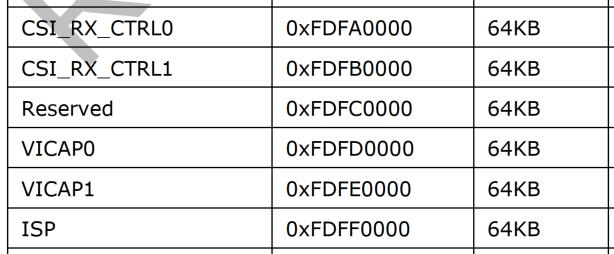

3）CSI_RX、VICAP、ISP寄存器基地址
《Rockchip RK3568 TRM Part1 V1.1-20210301.pdf》
2二、 瑞芯微MIPI-CSI设备树分析
在rk3568中主要包含4个设备：
- isp-subdev：图像处理控制器，如3a处理，并将处理后的所得的参数反馈给sensor。
- csi-subdev：mipi数据解析控制器。
- cis2-dphy: mipi数据硬件接收控制器。
- sensor: 外接的sensor，支持mipi输出。
下面我看下瑞芯微MIPI-CSI是如何用设备树描述的。
1. 内核中相关MIPI设备树说明文档
瑞芯微MIPI-CSI设备树节点属性说明参考内核说明文档：
[kernel\Documentation\devicetree\bindings\media]
video-interfaces.txt 关于sensor节点属性的说明，接口类型，
rockchip-isp1.txt isp模块属性说明
rockchip-mipi-dphy.txt dphy模块的说明
kernel\Documentation\devicetree\bindings\media\i2c\ovxxxxxx.txt ov系列的摄像设备树说明
2. 设备树节点说明
rk3568的MIPI-CSI用到的所有的设备树节点：
a) rockchip,rkisp-vir
rkisp_vir0: rkisp-vir0 {
compatible = "rockchip,rkisp-vir";
rockchip,hw = <&rkisp>;
status = "disabled";
};
该设备树信息对应的初始化函数
[kernel\drivers\media\platform\rockchip\isp\dev.c]
struct platform_driver rkisp_plat_drv = {
.driver = {
.name = DRIVER_NAME,
.of_match_table = of_match_ptr(rkisp_plat_of_match),
.pm = &rkisp_plat_pm_ops,
},
.probe = rkisp_plat_probe,
.remove = rkisp_plat_remove,
};
该节点用于初始化isp相关的组件，
驱动程序会创建拓扑图中的 rkisp-isp-subdev、rkisp-csi-subdev、rkisp_mainpath、rkisp_selfpath、rkisp_rawwr0、rkisp_rawwr2、rkisp_rawwr3、rkisp_rawrd0_m、rkisp_rawrd2_s、rkisp-statistics、、rkisp-input-params 组件
isp硬件相关的信息在父节点**rockchip,hw = <&rkisp>;**中描述。
b) rkisp
rkisp: rkisp@fdff0000 {
compatible = "rockchip,rk3568-rkisp";
reg = <0x0 0xfdff0000 0x0 0x10000>;
interrupts = <GIC_SPI 57 IRQ_TYPE_LEVEL_HIGH>,
<GIC_SPI 58 IRQ_TYPE_LEVEL_HIGH>,
<GIC_SPI 60 IRQ_TYPE_LEVEL_HIGH>; //中断使用的gpio，触发方式高电平触发
interrupt-names = "mipi_irq", "mi_irq", "isp_irq"; //中断名称
clocks = <&cru ACLK_ISP>, <&cru HCLK_ISP>, <&cru CLK_ISP>; //时钟
clock-names = "aclk_isp", "hclk_isp", "clk_isp"; //时钟名称
resets = <&cru SRST_ISP>, <&cru SRST_H_ISP>;
reset-names = "isp", "isp-h";
rockchip,grf = <&grf>;
power-domains = <&power RK3568_PD_VI>; //isp vicap电源和时钟
iommus = <&rkisp_mmu>; //mmu属性
rockchip,iq-feature = /bits/ 64 <0x3FBFFFE67FF>;
status = "disabled";
};
rkisp_mmu: iommu@fdff1a00 {
compatible = "rockchip,iommu-v2";
reg = <0x0 0xfdff1a00 0x0 0x100>;
interrupts = <GIC_SPI 59 IRQ_TYPE_LEVEL_HIGH>;
interrupt-names = "isp_mmu";
clocks = <&cru ACLK_ISP>, <&cru HCLK_ISP>;
clock-names = "aclk", "iface";
power-domains = <&power RK3568_PD_VI>;
#iommu-cells = <0>;
rockchip,disable-mmu-reset;
status = "disabled";
};
pmu: power-management@fdd90000 {
pd_vi@RK3568_PD_VI {
reg = <RK3568_PD_VI>;
clocks = <&cru HCLK_VI>,
<&cru PCLK_VI>;
pm_qos = <&qos_isp>,
<&qos_vicap0>,
<&qos_vicap1>;
};
}；
该设备树节点用于描述ISP硬件信息:基地址0xfdff0000 、中断源、时钟、reset引脚、iommus等。
驱动提取对应的硬件信息，填充到struct rkisp_hw_dev结构体变量中。
对应驱动入口：
[kernel\drivers\media\platform\rockchip\isp\hw.c]
static struct platform_driver rkisp_hw_drv = {
.driver = {
.name = "rkisp_hw",
.of_match_table = of_match_ptr(rkisp_hw_of_match),
.pm = &rkisp_hw_pm_ops,
},
.probe = rkisp_hw_probe,
.remove = rkisp_hw_remove,
.shutdown = rkisp_hw_shutdown,
};
c) CSI2协议相关设备树
- csi2_dphy0 拓扑结构相关信息
- csi2_dphy_hw csi2驱动相关硬件信息
以下是描述csi2_dphy0拓扑信息，实际摄像头信息需要用户自己填写:
[rk3568-evb1-ddr4-v10.dtsi]
&csi2_dphy0 {
status = "okay";
ports {
#address-cells = <1>;
#size-cells = <0>;
port@0 {
reg = <0>;
#address-cells = <1>;
#size-cells = <0>;
mipi_in_ucam0: endpoint@1 {
reg = <1>;
remote-endpoint = <&0v13850_out>;
data-lanes = <1 2 3 4>;
};
};
port@1 {
reg = <1>;
#address-cells = <1>;
#size-cells = <0>;
csidphy_out: endpoint@0 {
reg = <0>;
remote-endpoint = <&isp0_in>;
};
};
};
};
该节点描述内容：
- 父节点csi2_dphy0
- port@n : 表示pad号为n
- mipi_in_ucam0 : Sink Pad(in表示进入该entity，上游连接的设备由remote-endpoint给出，即摄像头0v13850_out)
- data-lanes : mipi通道数量：4
- csidphy_out : Source Pad,下游连接的设备由remote-endpoint给出，即isp0_in
以下是csi2_dphy控制器相关硬件信息，位于瑞芯微3568平台设备树文件rk3568.dtsi中
[rk3568.dtsi]
aliases {
csi2dphy0 = &csi2_dphy0;
……
}
csi2_dphy0: csi2-dphy0 {
compatible = "rockchip,rk3568-csi2-dphy";
rockchip,hw = <&csi2_dphy_hw>;
status = "disabled";
};
csi2_dphy_hw: csi2-dphy-hw@fe870000 {
compatible = "rockchip,rk3568-csi2-dphy-hw";
reg = <0x0 0xfe870000 0x0 0x1000>;
clocks = <&cru PCLK_MIPICSIPHY>;
clock-names = "pclk";
rockchip,grf = <&grf>;
status = "disabled";
};
csi2dphy0 对应的驱动入口为：
[kernel\drivers\phy\rockchip\phy-rockchip-csi2-dphy-hw.c]
static struct platform_driver rockchip_csi2_dphy_hw_driver = {
.probe = rockchip_csi2_dphy_hw_probe,
.remove = rockchip_csi2_dphy_hw_remove,
.driver = {
.name = "rockchip-csi2-dphy-hw",
.of_match_table = rockchip_csi2_dphy_hw_match_id,
},
};

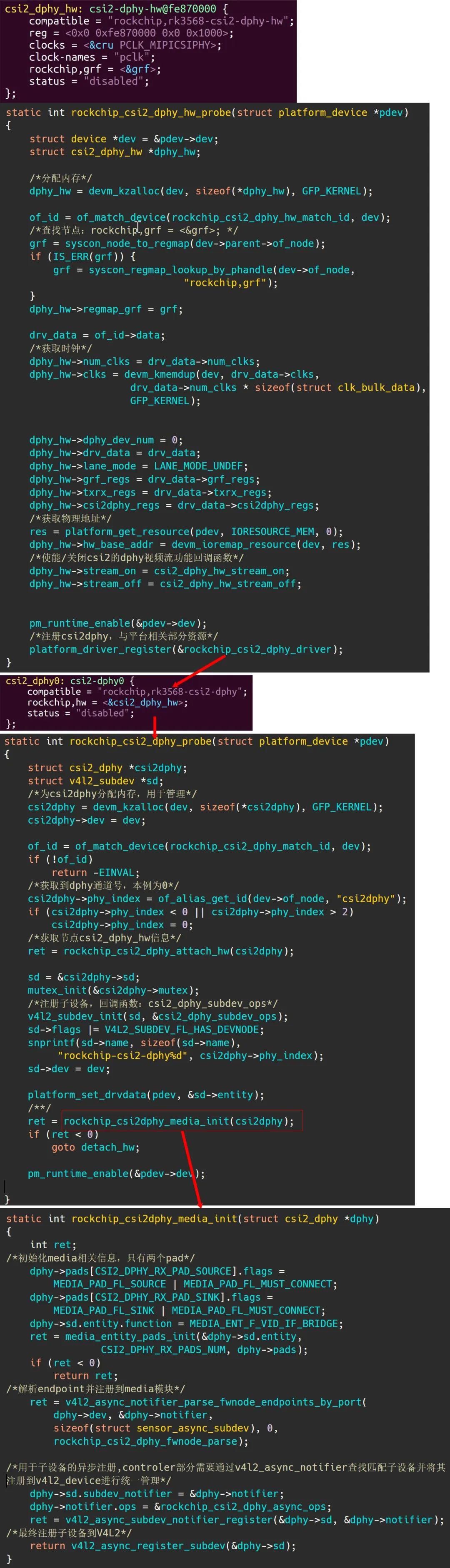

在函数rockchip_csi2_dphy_hw_probe()中还会注册结构体变量 rockchip_csi2_dphy_driver
630 platform_driver_register(&rockchip_csi2_dphy_driver);
rockchip_csi2_dphy_driver定义如下：
[kernel\drivers\phy\rockchip\phy-rockchip-csi2-dphy-hw.c]
struct platform_driver rockchip_csi2_dphy_driver = {
.probe = rockchip_csi2_dphy_probe,
.remove = rockchip_csi2_dphy_remove,
.driver = {
.name = "rockchip-csi2-dphy",
.pm = &rockchip_csi2_dphy_pm_ops,
.of_match_table = rockchip_csi2_dphy_match_id,
},
};
分析驱动就要从这些入口函数probe开始分析。
3三、驱动初始化
1. 驱动文件目录
kernel
├── arch/arm64/boot/dts/rockchip DTS 配置文件
├── drivers/phy/rockchip/
├── phy-rockchip-csi2-dphy.c
└── phy-rockchip-csi2-dphy-hw.c mipi dphy 驱动
├── drivers/media|
├── platform/rockchip/isp rkisp isp 驱动
│ ├── capture_v21.c 包含 mp/sp 的配置及 vb2，帧中断处理
│ ├── dev.c 包含 probe、异步注册、 clock、 pipeline、iommu 及
media/v4l2 framework
│ ├── isp_params_v21.c 3A 相关参数设置
│ ├── isp_stats_v21.c 3A 相关统计
│ ├── regs.c 寄存器相关的读写操作
│ └── rkisp.c 对应 isp_sd entity 节点，
│ 包含从 mipi 接收数据，并有 crop 功能
├── v4l2-core v4l2核心代码
└── i2c/
└── ov13850.c CIS(cmos image sensor)驱动
注：3568的isp版本是v21，只需要看v21结尾的文件
1. 字符设备号申请:videodev_init()
该函数主要用于申请设备号：
主设备号 ：81 设备名 ：video4linux 申请class：video4linux
#define VIDEO_MAJOR 81
#define VIDEO_NUM_DEVICES 256
#define VIDEO_NAME "video4linux"
static struct class video_class = {
.name = VIDEO_NAME,
.dev_groups = video_device_groups,
};
static int __init videodev_init(void)
{
dev_t dev = MKDEV(VIDEO_MAJOR, 0);
ret = register_chrdev_region(dev, VIDEO_NUM_DEVICES, VIDEO_NAME);
ret = class_register(&video_class);
}
static void __exit videodev_exit(void)
{
dev_t dev = MKDEV(VIDEO_MAJOR, 0);
class_unregister(&video_class);
unregister_chrdev_region(dev, VIDEO_NUM_DEVICES);
}
注意 为简化起见，所有代码只把最重要的部分列举出来，后同。

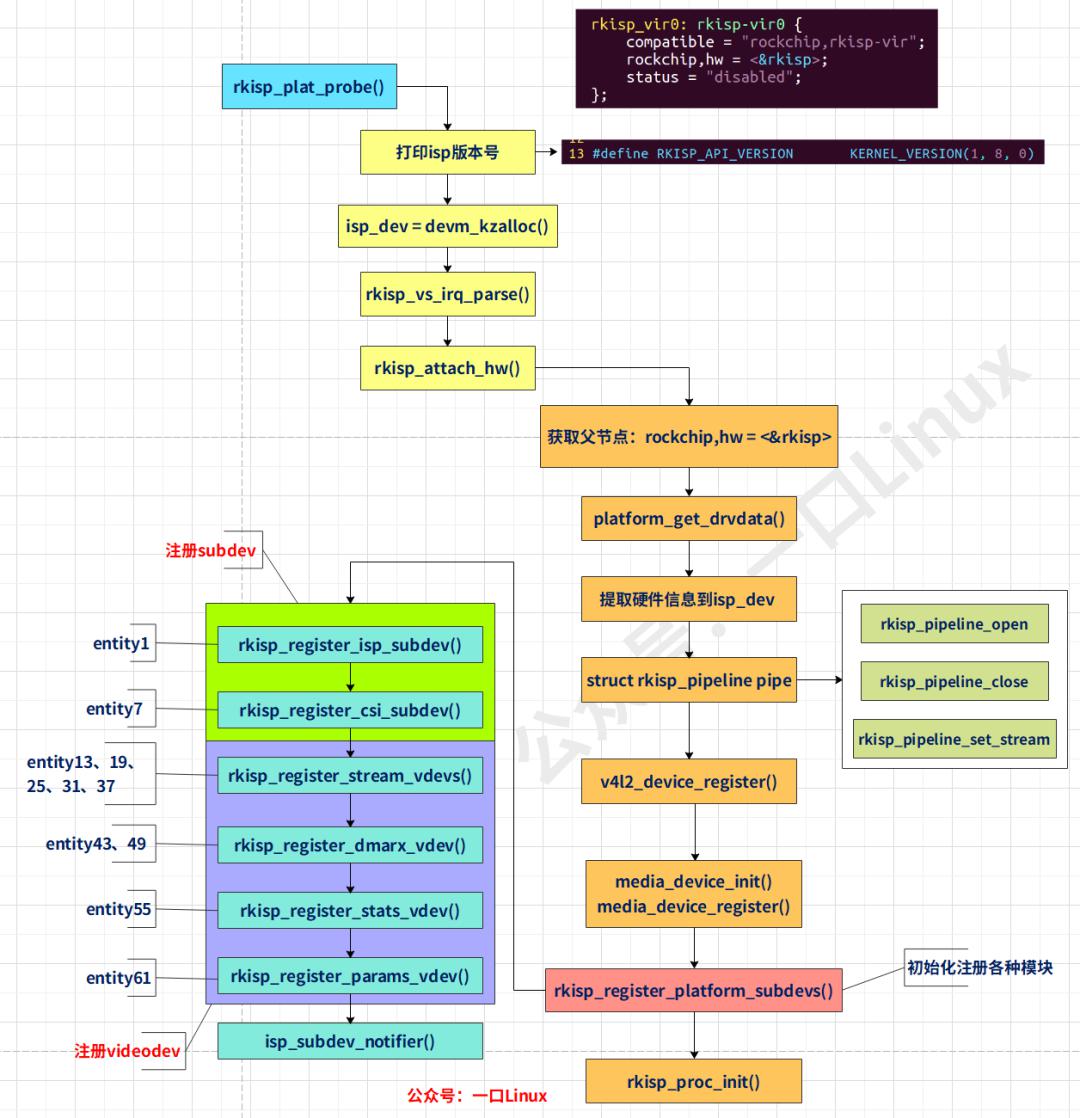

2. isp架构初始化:rkisp_plat_probe()
该函数是最重要的一个初始化函数，除了rkisp_csi2_dphy(entity67)外，其他的功能部件都在该函数中初始化。
注册rkisp-vir0父设备、isp-dubdev子设备、csi2-dev子设备等，由于rk3568支持多路sensor输入，即isp支持多路处理，因此会虚拟多通道isp-virx。
该函数主要工作：

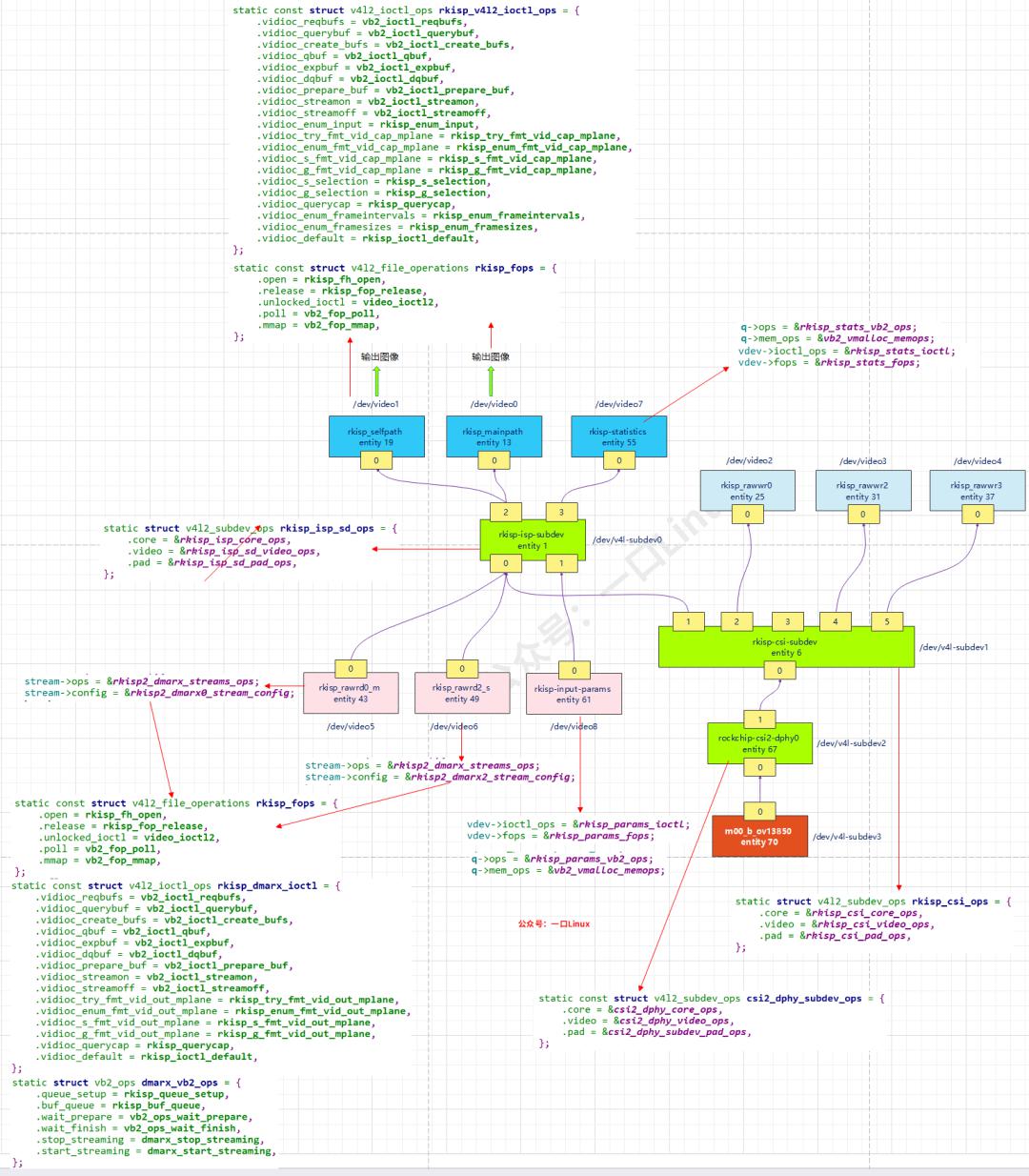

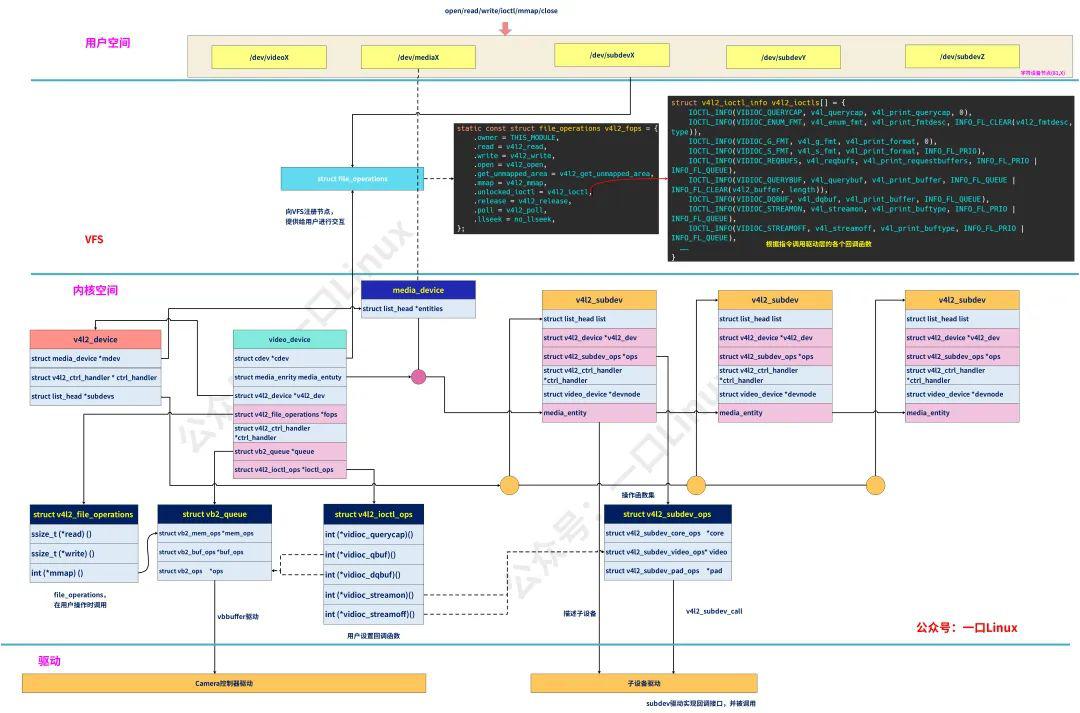

这些回调函数在架构中关系参考下图：
其中entity67相关资源是在函数rockchip_csi2_dphy_probe()中注册。
3. isp驱动初始化：rkisp_hw_probe()
该函数主要初始化isp驱动
static const struct of_device_id rkisp_hw_of_match[] = {
……
{
.compatible = "rockchip,rk3568-rkisp",
.data = &rk3568_isp_match_data,
},
{},
};
640 static int rkisp_hw_probe(struct platform_device *pdev)
641 {
646 struct rkisp_hw_dev *hw_dev;
……
/*匹配设备树compatible属性*/
651 match = of_match_node(rkisp_hw_of_match, node);
654 /*为hw_dev 分配内存*/
655 hw_dev = devm_kzalloc(dev, sizeof(*hw_dev), GFP_KERNEL);
659 dev_set_drvdata(dev, hw_dev);//dev->driver_data
660 hw_dev->dev = dev;
661 hw_dev->is_thunderboot = IS_ENABLED(CONFIG_VIDEO_ROCKCHIP_THUNDER_BOOT_ISP);
662 dev_info(dev, "is_thunderboot: %d\n", hw_dev->is_thunderboot);
663 hw_dev->max_in.w = 0;
664 hw_dev->max_in.h = 0;
665 hw_dev->max_in.fps = 0;
//获得grf句柄*/
669 hw_dev->grf = syscon_regmap_lookup_by_phandle(node, "rockchip,grf");
672 /*获取控制器物理地址
673 res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
/*将物理地址映射为基地址*/
679 hw_dev->base_addr = devm_ioremap_resource(dev, res);
694 match_data = match->data;
695 hw_dev->mipi_irq = -1;
696
697 hw_dev->pdev = pdev;
698 hw_dev->match_data = match_data;
699 if (!hw_dev->is_thunderboot)
700 rkisp_register_irq(hw_dev); //注册中断
701 /*从设备树中提取时钟*/
702 for (i = 0; i < match_data->num_clks; i++) {
703 struct clk *clk = devm_clk_get(dev, match_data->clks[i]);
704
707 hw_dev->clks[i] = clk;
708 }
709 hw_dev->num_clks = match_data->num_clks;
710 hw_dev->clk_rate_tbl = match_data->clk_rate_tbl;
711 hw_dev->num_clk_rate_tbl = match_data->num_clk_rate_tbl;
712 /*提取reset属性*/
713 hw_dev->reset = devm_reset_control_array_get(dev, false, false);
718
719 ret = of_property_read_u64(node, "rockchip,iq-feature", &hw_dev->iq_feature);
720 if (!ret)
721 hw_dev->is_feature_on = true;
722 else
723 hw_dev->is_feature_on = false;
724 /*初始化其他的一些变量*/
725 hw_dev->dev_num = 0;
…………
743 hw_dev->is_shutdown = false;
744 hw_dev->is_mmu = is_iommu_enable(dev);
745 ret = of_reserved_mem_device_init(dev);
…………
770 }
4. mipi接口dphy驱动初始化：rockchip_csi2_dphy_probe()、rockchip_csi2_dphy_hw_probe()
文中各种mipi技术文档，后台回复关键字：mipi
后面还会继续更新几篇Camera文章，
建议大家订阅本专题！
也可以后台留言，加一口君好友yikoupeng，
拉你进高质量技术交流群。
