USB Type-C PD spec (2)

2、物理层

• USB PD 物理层由一对通过单条信号线(CC) 进行通信的发送器和接收器组成
• 所有通信都是半双工的。
• 发送器
• 从协议层接收包数据
• 计算并附加 CRC

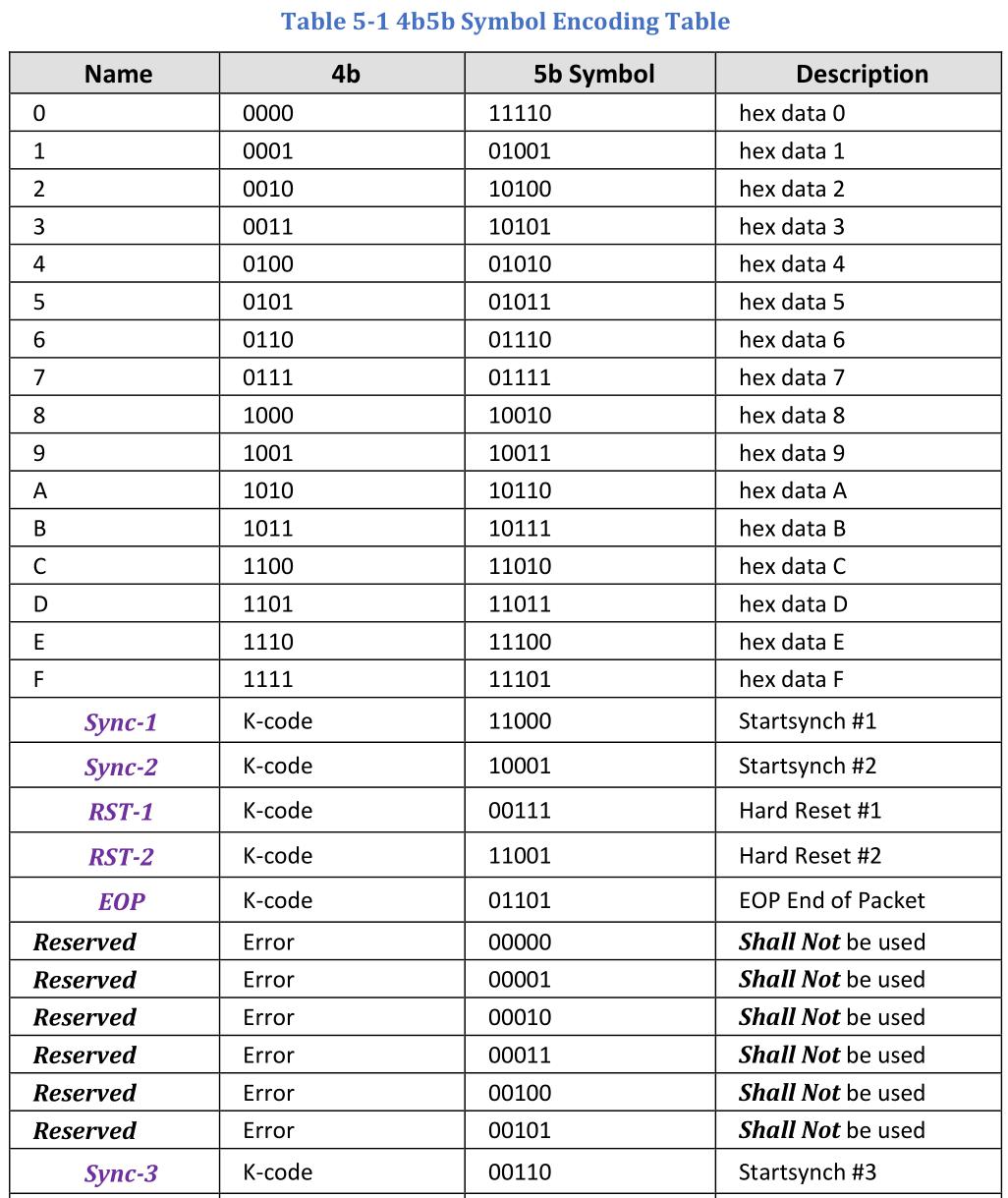

• 对包含 CRC 的分组数据(即有效载荷)进行编码(4b5b)
• 使用 BMC 在 CC 上跨信道传输数据包(前导码、SOP*、payload、CRC 和 EOP)
• 接收器
• 恢复时钟并从前导码锁定到数据包
• 检测 SOP*
• 解码包含 CRC 的接收数据
• 检测 EOP 并验证 CRC
• 如果 CRC 有效，则将分组数据传送到协议层
• 如果 CRC 无效，则过滤掉接收到的数据

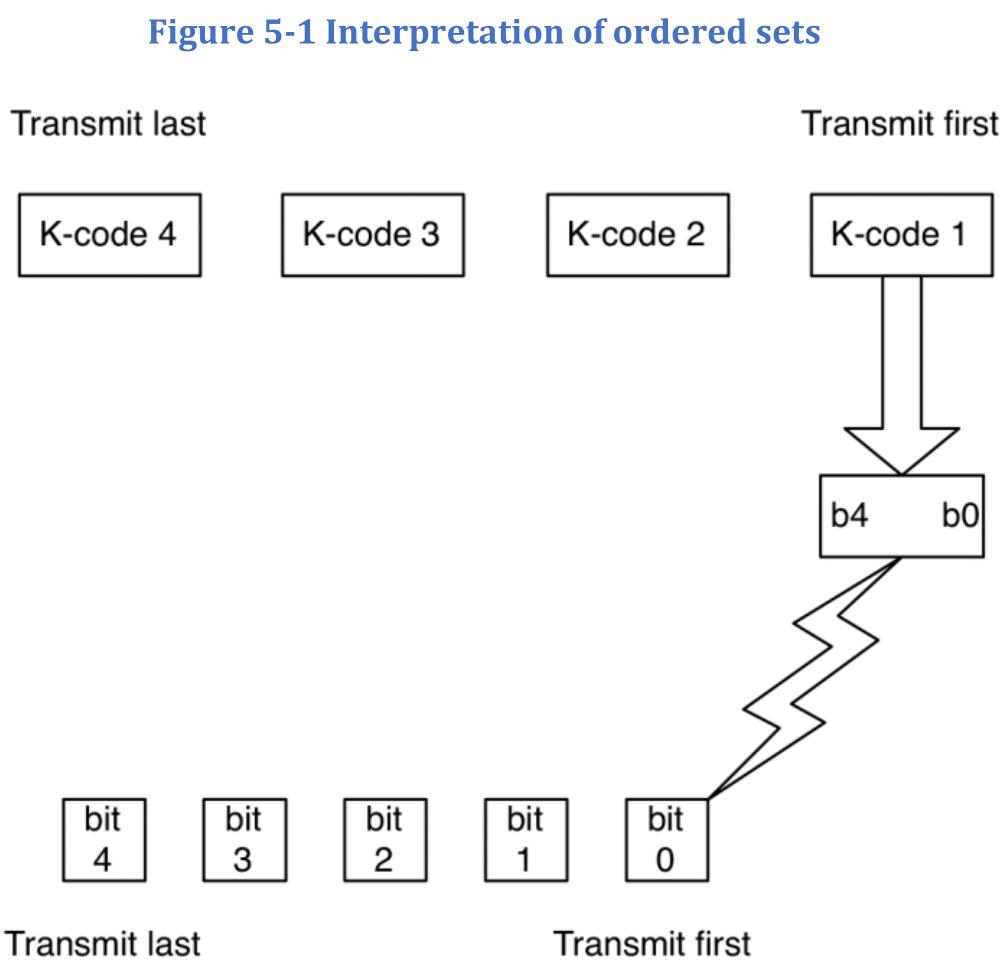

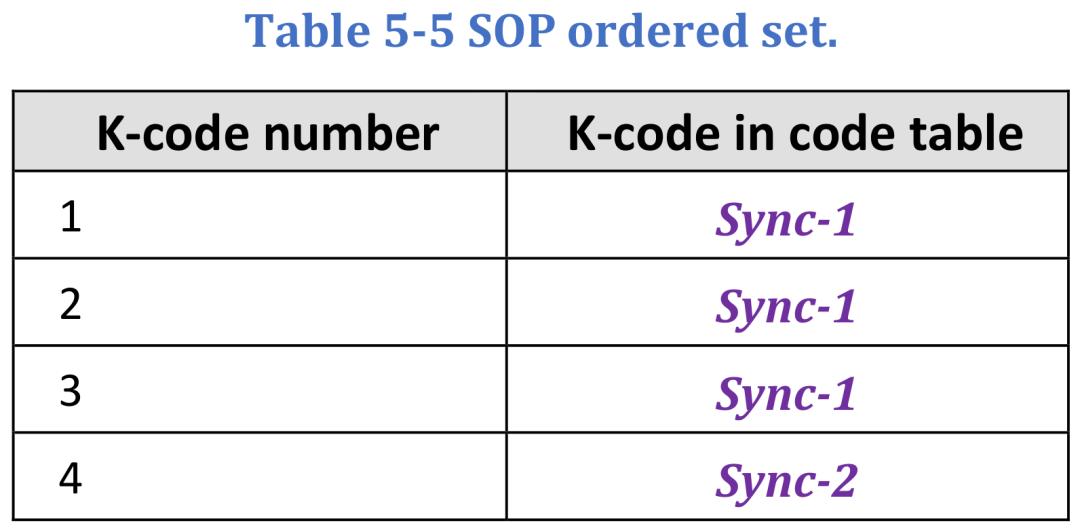

• 有序集
• 由 4 个 K-code 组成
• 有效性：至少 3 个 k-code 正确

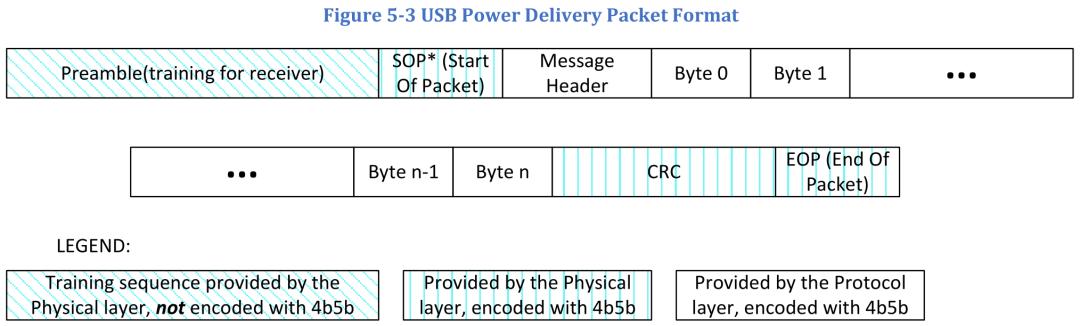

2.3、数据包格式

• 前导码
• 由 64bit 交替的 “0“ 和 “1” 组成，以 ”0” 开头，以 “1” 结尾
• 用于使接收器锁定到载波上
• 不应进行 4b5b 编码
• SOP*
• SOP* 无效，则丢弃整个传输数据
• 有效载荷 -从协议层传入
• CRC
• CRC 不正确，整个传输数据应该丢弃
• CRC 正确，数据包应该传递到协议层
• EOP
• 可用于提前终止传输数据包，如发送硬复位前

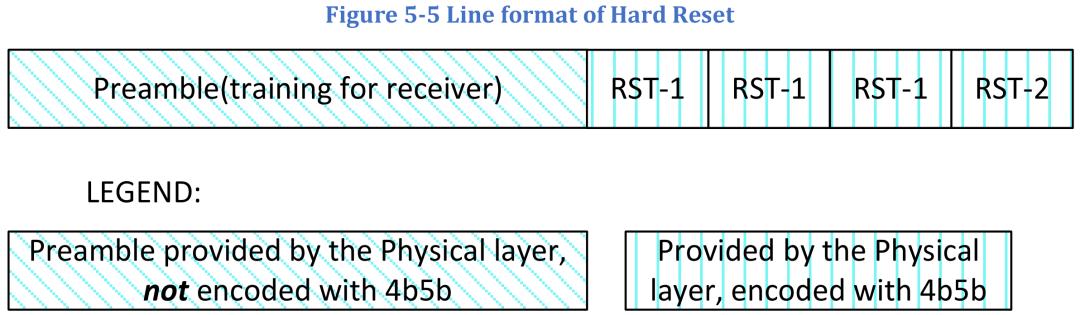

2.4、Hard Reset

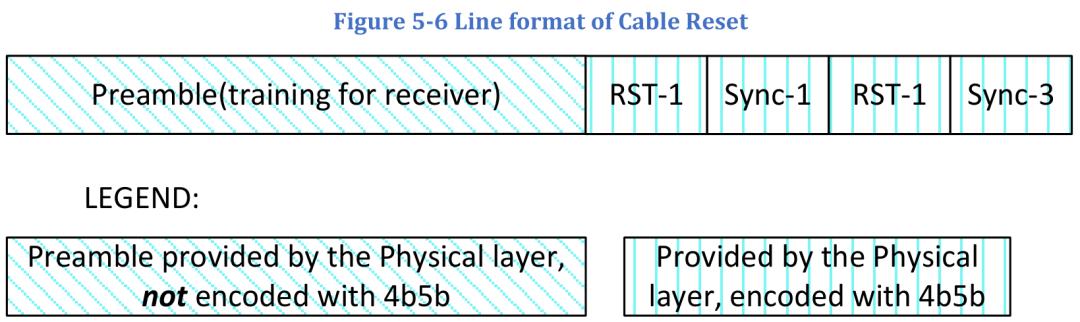

2.5、Cable Reset

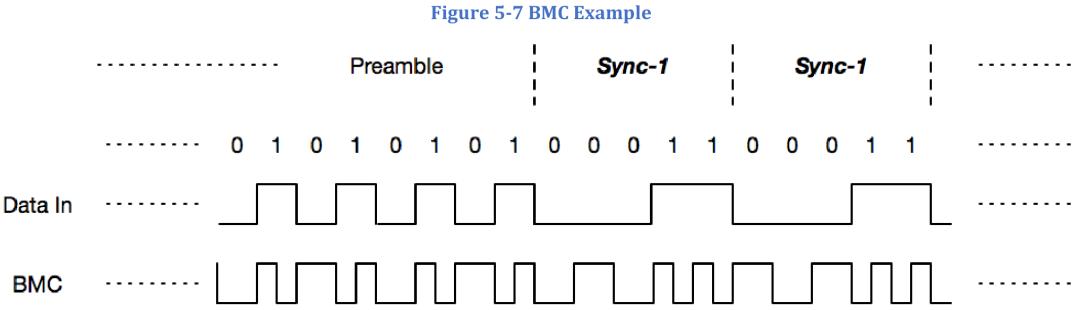

2.6、双相标记编码 (BMC) 信令方案

• 在每个位的起始存在一个变换
• 传输 1 时，位中间有一个变换，传输 0 时，则不变换
• 传输速率：270~330 Kbps
• 1Ul: 3.03~3.70us

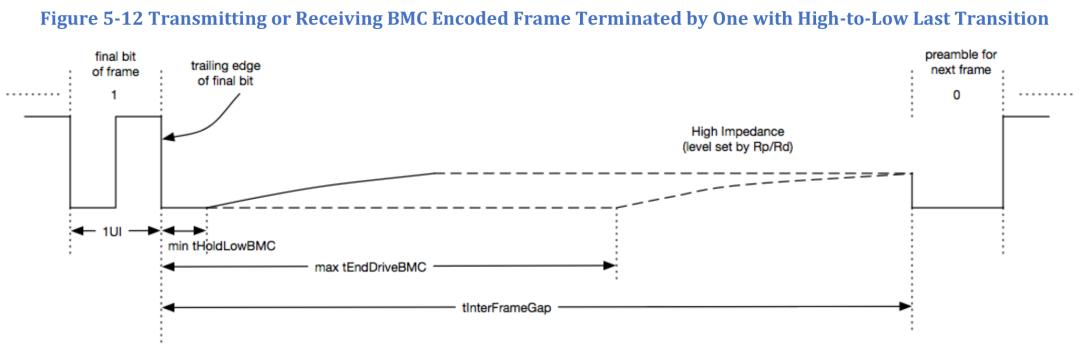

• EOP 最后一位产生下降沿时，发送器应在 CC 上驱动

• EOP 最后一位产生上升沿时，发送器应在 CC 上驱动

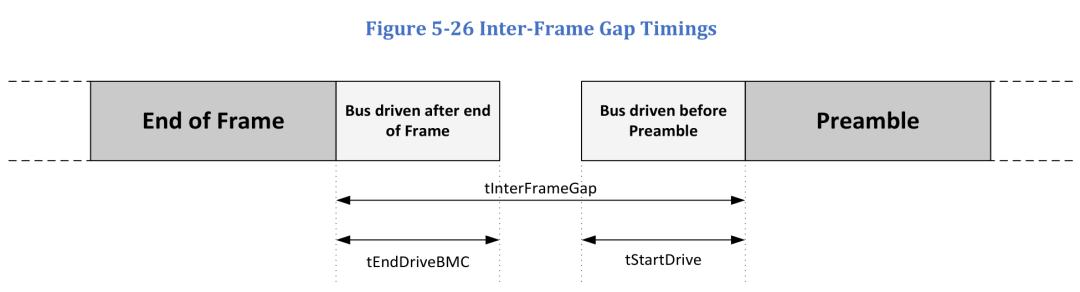

• 帧间间隔：min 25us

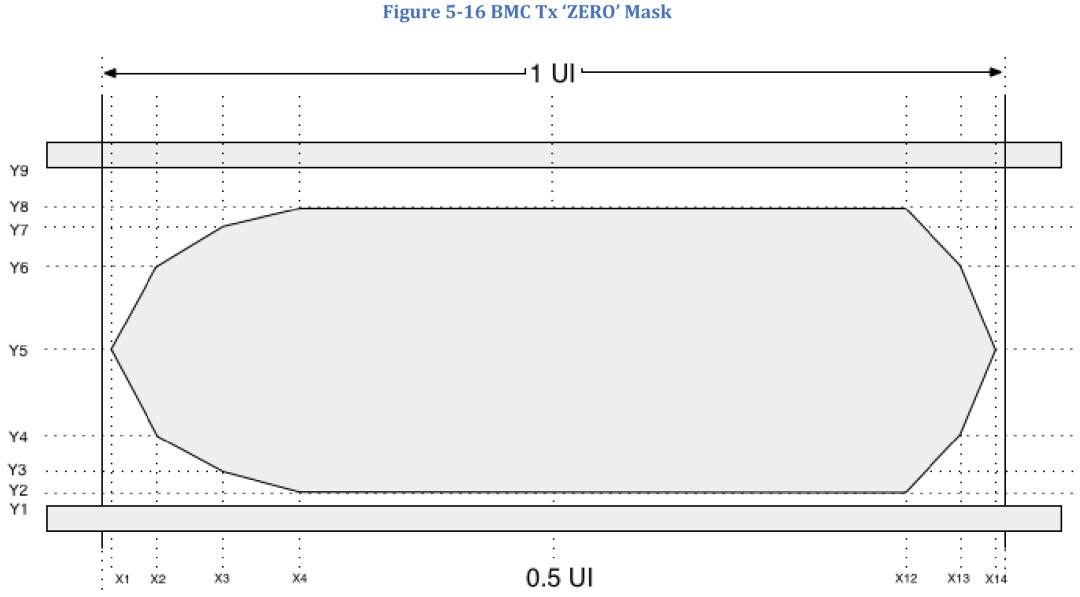

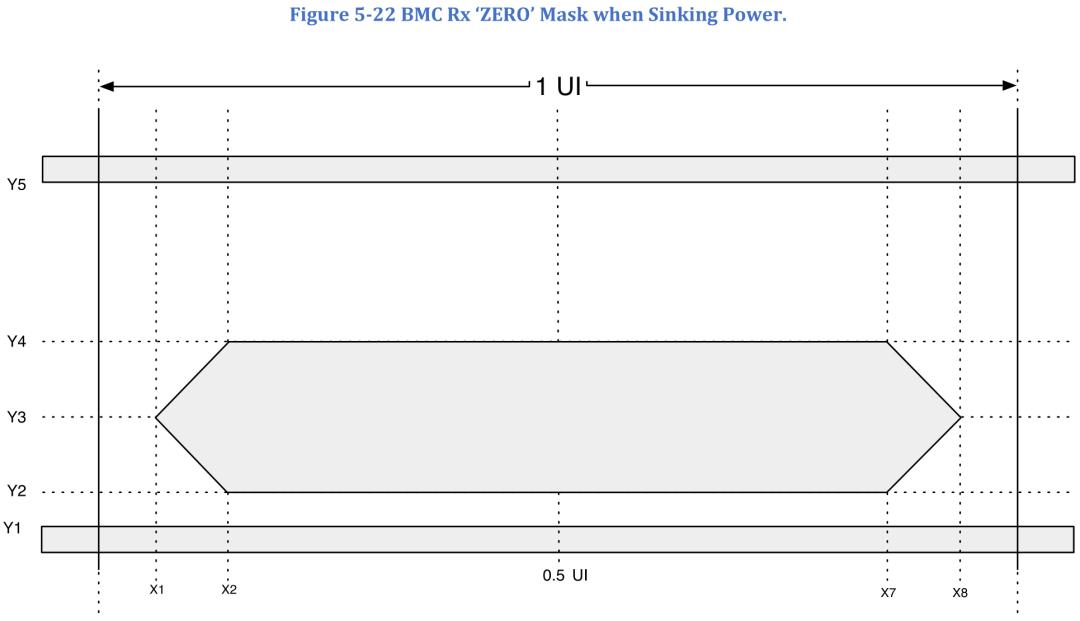

• 发送器波形有效性
• 上升时间不得快于 tRise
• 下降时间不得快于 tFall

• CC 总线空闲定义
• 在 tTransitionWindow 内没检测到有传输，则认为总线空闲

2.7、冲突规避

• 监控传输通道，在 CC 总线空闲时发起新一轮传输
• CC 不空闲时则应丢包，并在 CC 空闲时通知协议层
• 在显性契约期间，由 Source Rp 来控制
