之前我们讲过一个矩形进度条的制作，忘记的可以看下面这篇文章
今天我们再讲一下怎么制作炫酷的圆环进度条，效果如下所示：
【制作前的准备知识】
一、子Tile
与矩形进度条一样，我们需要用到子Tile，之前我们讲过怎么用arm_2d_tile_generate_child函数生成一个子Tile，如下
arm_2d_tile_t c_tileChild;arm_2d_tile_generate_child( &Parenttile,//父tile &rotate_region,//子tile的region &ChildTile,//子tile false);//默认为false今天我们补充一个用宏函数impl_child_tile来初始化一个子tile，如下：
staticconst arm_2d_tile_t c_tileChild = impl_child_tile( ParentTile,//父tile 0,//子tile的region.tLocation.iX 0,//子tile的region.tLocation.iY 50,//子tile的region.tSize.iWidth 50,//子tile的region.tSize.iHeight );这个是不是很简单，只需要知道父Tile和子Tile的区域就可以了(*￣︶￣)
二、旋转函数
之前我们也讲过Arm-2D的旋转功能，如下
使用了arm_2dp_tile_rotation和arm_2dp_tile_rotation_with_alpha两个函数
arm_2dp_tile_rotation( (arm_2d_op_trans_t *)&(ptItem->tOP), ptItem->ptTile, //!< source tile ptTile, //!< target tile ptItem->ptRegion, //!< target region ptItem->tCentre, //!< center point ptItem->fAngle, //!< rotation angle GLCD_COLOR_BLACK, //!< masking colour ptItem->ptTargetCentre);//!< Target center point arm_2dp_tile_rotation_with_alpha( (arm_2d_op_trans_opa_t *)&(ptItem->tOP), ptItem->ptTile, //!< source tile ptTile, //!< target tile ptItem->ptRegion, //!< target region ptItem->tCentre, //!< center point ptItem->fAngle, //!< rotation angle GLCD_COLOR_BLACK, //!< masking colour ptItem->chOpacity, //!< Opacity ptItem->ptTargetCentre);//!< Target center point今天我们在补充两个旋转函数arm_2dp_tile_rotation_with_src_mask和arm_2dp_tile_rotation_with_src_mask_and_opacity，如下：
arm_2dp_tile_rotation_with_src_mask( (arm_2d_op_trans_msk_t *)&(ptItem->tOP), //!< control block ptItem->ptTile, //!< source tile ptItem->ptMask, //!< source mask ptTile, //!< target tile ptItem->ptRegion, //!< target region ptItem->tCentre, //!< pivot on source ptItem->fAngle , //!< rotation angle ptItem->ptTargetCentre //!< Target center point); arm_2dp_tile_rotation_with_src_mask_and_opacity( &(ptItem->tOP),//!< control block ptItem->ptTile, //!< source tile ptItem->ptMask, //!< source mask ptTile, //!< target tile ptItem->ptRegion, //!< target region ptItem->tCentre, //!< pivot on source ptItem->fAngle, //!< rotation angle ptItem->chOpacity, //!< opacity ptItem->ptTargetCentre //!< Target center point);从名字我们就知道比上面两个函数多了一个src_mask，也就是source mask，那这个source mask有什么用呢？ 有了它，可以使我们的抗锯齿效果变得更好，是不是很心动，赶快动手试试吧。
三、切图
这个功能大家都不陌生吧，Arm-2D自带的。

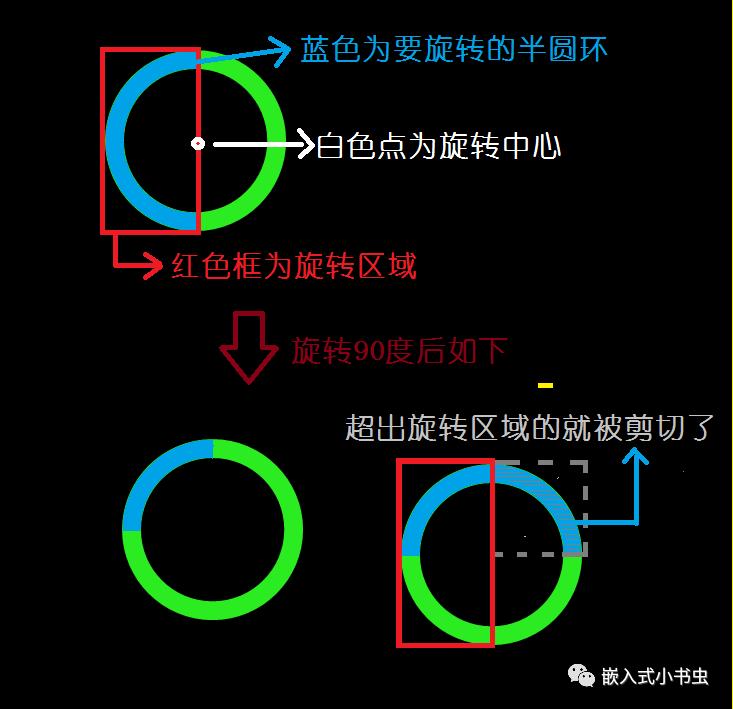

上面的旋转函数都有一个target region，只要我们旋转超出这个区域，Arm-2D就会给我们把超出去的部分裁剪掉，如下图所示：
像这种tile copy和fill_colour函数，都有一个target region，如下

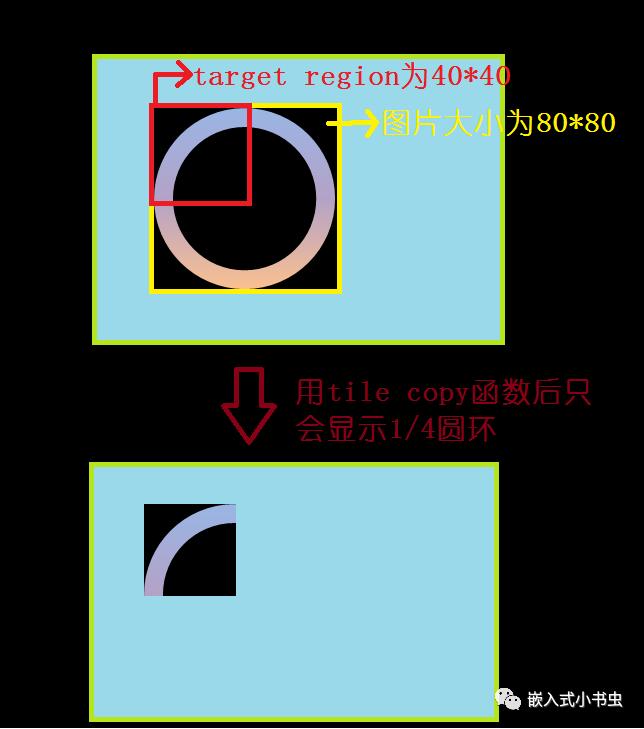

arm_2d_fill_colour_with_mask_and_opacity( ptTarget, /* target tile address*/ &pTregion, /* target region address*/ &ChildTile,/* alpha tile address */ (__arm_2d_color_t){Colour},/* colour */ OPACITY); 只要超出target region，Arm-2D都会帮我们剪切掉，也就是说有target region的地方就有切图功能，如下图所示：
看到了吧，Arm-2D无处不在的切图功能是不是被你们忽略了(*￣︶￣)
四、圆环素材的制作

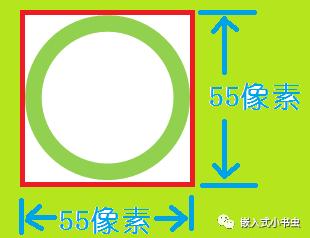

其实这个也很简单，就是需要一个圆环的png图片，如下
不过这里需要强调一点，就是我们的圆环素材的像素边长要为奇数，比如像素为55*55的素材要比54*54的效果好一些，因为奇数个像素圆心为整数（方便旋转），下面我以世界上最小的像素圆环3*3举例来计算圆心，如下图所示
【圆环旋转的原理】
制作旋转的圆环进度条，其原理也很简单，就是用到了旋转和切图这两个功能。首先我们把圆环分成左右两个部分，如下图：
这样用Arm-2D子tile的切图功能很容易就制作出左右两个半圆环了，程序如下
||图片素材71*71像素的圆环extern const arm_2d_tile_t c_tilegreen71RGB565;

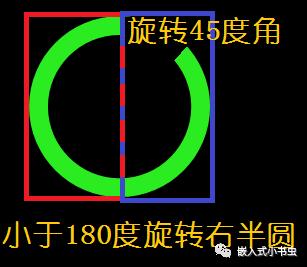

||圆环左半圈const arm_2d_tile_t c_tileBigGreenCircleLeftHalf = impl_child_tile( c_tilegreen71RGB565, /*parent tile*/ 0, /*iX*/ 0, /*iY*/ 36, /*iWidth*/ 71 /*iHeight*/ );||圆环右半圈 const arm_2d_tile_t c_tileBigGreenCircleRightHalf = impl_child_tile( c_tilegreen71RGB565, /*parent tile*/ 35, /*iX*/ 0, /*iY*/ 36, /*iWidth*/ 71 /*iHeight*/ );当我们的旋转角度小于180度的时候，只需要旋转右半圆就可以了，把旋转区域设置成右半圆的矩形区域，旋转超出区域的圆环部分Arm-2D就会帮我们裁剪掉（这样旋转右半圈就不会影响到左半圈，同样的旋转左半圈也不会影响到右半圈），如下图所示，圆环旋转45度角：
程序也很简单，我们使用抗锯齿效果更好arm_2dp_tile_rotation_with_src_mask_and_opacity函数来进行旋转，如下所示：
if(ptItem->fAngle < ARM_2D_ANGLE(180)){ ||旋转右半圈 arm_2dp_tile_rotation_with_src_mask_and_opacity( &(ptItem->tOP), //!< control block ptItem->ptTile, //!< source tile ptItem->ptMask, //!< source mask ptTile, //!< target tile ptItem->ptRegion, //!< target region ptItem->tCentre, //!< pivot on source ptItem->fAngle, //!< rotation angle ptItem->chOpacity , //!< opacity ptItem->ptTargetCentre //!< Target center point ); ||copy左半圈的图片 arm_2d_rgb16_tile_copy_with_colour_masking( &c_tileBigGreenCircleLeftHalf , ptTile, &ptRegion, GLCD_COLOR_BLACK, ARM_2D_CP_MODE_COPY);}这里需要注意的是角度180需要转换成弧度，用ARM_2D_ANGLE宏就可以。
同样的道理，当旋转角度大于180度时，右半圈的圆环已经旋转到左半圈，此时把左半圈的贴图去掉就可以了（注意旋转区域设置成左半圈），这样一个旋转圆环的原理就讲完了，是不是很简单(*￣︶￣)
【炫酷圆环进度条的制作】
制作之前我们要再讲一个知识点，用来制作颜色可变的圆环，这样就可以动态调整颜色了，是不是很酷。
下面我们就讲一下今天的主角arm_2dp_gray8_tile_rotation这个函数,他是对8位色图进行旋转的，我们待会用这个函数旋转我们的mask Tile，然后把旋转后的Tile保存到RAM中，这样我们就可以给旋转后的mask Tile填充颜色，从而实现改变圆环的颜色。先看下他的原型长什么样，如下
arm_2dp_gray8_tile_rotation( arm_2d_op_trans_t *ptOP, //!< control block arm_2d_tile_t *ptSource, //!< source tile arm_2d_tile_t *ptTarget, //!< target tile arm_2d_region_t *ptRegion, //!< target region arm_2d_location_t tCentre, //!< pivot on source float fAngle, //!< rotation angle uint_fast8_t chMskColour); //!< masking colour 第1个参数ptOP为Arm-2D旋转需要的控制块
第2个参数ptSource为源Tile（即要旋转的图片）
第3个参数ptTarget为目标tile（即吧旋转后的图片放到哪）
第4个参数ptRegion为目标区域
第5个参数tCentre为source tile的圆心
第6个参数fAngle为旋转角度
第7个参数chMskColour为masking colour （即抠图功能）
上面我们讲了怎么用左右两个半圆环制作圆环进度条，那能不能用1/4圆环进行制作呢？

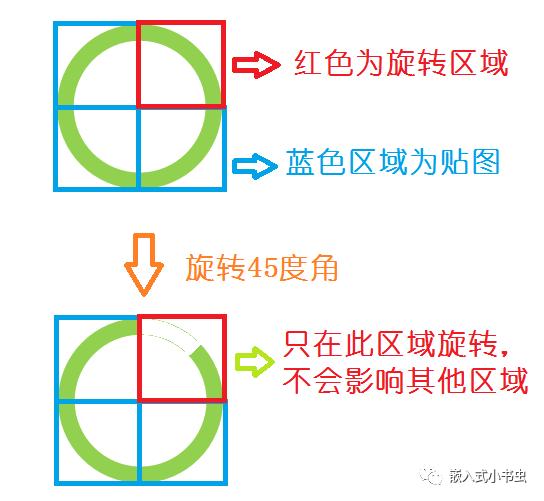

答案是肯定的，接下来我们就用旋转1/4圆环来制作圆环进度条，原理也是很简单，如下图所示：
这个旋转区域是0~90度的，其他区域也是同样的原理（也就是说我们只要旋转1/4圆环，其他区域贴图就可以）。好，现在就看看代码怎么实现。
首先，我们制作一个圆环素材的mask，素材大小为71*71，如下
extern const arm_2d_tile_t c_tilecolor71Mask;const uint8_t c_bmpcolor71GRAY8[71*71] = {/* -0- */0x00, 0x00, 0x00, 0x00, 0xa4, 0xac, 0xac,...}__attribute__((section("arm2d.tile.c_tilecolor71Mask")))const arm_2d_tile_t c_tilecolor71Mask = { .tRegion = { .tSize = { .iWidth = 71, .iHeight = 71, }, }, .tInfo = { .bIsRoot = true, .bHasEnforcedColour = true, .tColourInfo = { .chScheme = ARM_2D_COLOUR_8BIT, }, }, .pchBuffer = (uint8_t *)c_bmpcolor71GRAY8,};接着用宏函数impl_fb定义一块RAM，用来存放旋转后的mask
impl_fb(s_tileSpinWheelMask2, 71, 71, arm_2d_color_gray8_t, .tInfo.tColourInfo.chScheme = ARM_2D_COLOUR_8BIT, .tInfo.bHasEnforcedColour = true, );用mask填充一个背景圆环
arm_2d_fill_colour_with_mask_and_opacity( ptTarget, &__centre_region, &c_tile_myCIRCLE_MASK, BG_color,//(__arm_2d_color_t){GLCD_COLOR_LIGHT_GREY}, OPACITY);然后用子Tile取圆环的右上角（1/4圆环），准备旋转
arm_2d_tile_t c_tileGreenCircleQuaterMask;rotate_region.tLocation.iX = CIRCLE_RADIUS-1;rotate_region.tLocation.iY = 0;rotate_region.tSize.iWidth = CIRCLE_RADIUS;rotate_region.tSize.iHeight = CIRCLE_RADIUS;arm_2d_tile_generate_child( &c_tile_myCIRCLE_MASK,//父tile &rotate_region,//子tile的region &c_tileGreenCircleQuaterMask,//子tile false);//默认为false调用arm_2dp_gray8_tile_rotation函数把圆环右上角的mask旋转角度存放到RAM中，如下
memset(s_tileSpinWheelMask2.pchBuffer, 0, sizeof(s_tileSpinWheelMask2Buffer));arm_2d_tile_t tileMaskFB = s_tileSpinWheelMask2;static arm_2d_op_rotate_t s_tMaskRotateCB = {0};
const arm_2d_location_t c_tCentre = { .iX = 0, .iY = CIRCLE_RADIUS-1,}; tileMaskFB.tRegion.tSize.iWidth = CIRCLE_DIAMETER;tileMaskFB.tRegion.tSize.iHeight = CIRCLE_DIAMETER;
if (bIsNewFrame) { s_fAngle += ARM_2D_ANGLE(6.0f); s_fAngle = fmodf(s_fAngle,ARM_2D_ANGLE(360));}
arm_2dp_gray8_tile_rotation(&s_tMaskRotateCB, &c_tileGreenCircleQuaterMask, &tileMaskFB, NULL, c_tCentre, s_fAngle, 0x00);然后把旋转后的mask用子Tile剪切后填充颜色
if(s_fAngle < ARM_2D_ANGLE(90)){ rotate_region.tLocation.iX = CIRCLE_RADIUS-1; rotate_region.tLocation.iY = 0; }else if(s_fAngle < ARM_2D_ANGLE(180)) {...}else if(s_fAngle < ARM_2D_ANGLE(270)) { ...}else{ ...}arm_2d_tile_generate_child(&tileMaskFB, &rotate_region, &ChildTile, false);arm_2d_fill_colour_with_mask_and_opacity( ptTarget, &rotate_region, &ChildTile, (__arm_2d_color_t){Colour}, OPACITY);注意：此时子Tile的区域要根据旋转角度（90、180、270、360四个区域）进行调整。
然后在用arm_2d_fill_colour_with_mask_and_opacity函数填充颜色，此时我们把Colour设置成变量就可以修改颜色了(*￣︶￣)
剩下的区域分别用子Tile填充就可以了，到这里可以改变颜色（其实就是改变填充颜色）的圆环进度条就做好了。
当然，为了使圆环更好看，我们也可以用一张彩色的图片作为背景圆环，如下图旋转320度的效果
小结
| 旋转图片（半圆环） | 旋转mask（1/4圆环） | |
| FLASH | 71*71*2（16位色一个像素占两个字节） | 71*71（mask相当于8位色图，一个像素占1个字节） |
| RAM | 不需要 | 71*71（需要保存旋转后的mask） |
| 圆环颜色 | 不能改变 | 可以改变 |
从表中我们可以看到，旋转mask的圆环虽然可以改变圆环颜色，但是也需要一个RAM空间，大家可以根据需求进行取舍。
备注：这个1/4旋转圆环程序参考了官方的代码，感兴趣的也可以去看看，代码地址如下：
| https://github.com/ARM-software/Arm-2D/blob/main/examples/common/controls/spinning_wheel.c |
从上面所讲的圆环进度条来看，都需要使用整个圆环的素材来制作，但能不能只使用半个圆环或者1/4圆环素材进行制作呢？
当然也是可以的，此时需要使用Arm-2D为我们提供的镜像拷贝函数，如下
enum __arm_2d_copy_mode_t { ARM_2D_CP_MODE_COPY , ARM_2D_CP_MODE_FILL , ARM_2D_CP_MODE_Y_MIRROR , ARM_2D_CP_MODE_X_MIRROR , ARM_2D_CP_MODE_XY_MIRROR ,}; //1/4圆环 GLCD_COLOR_BLACK, ARM_2D_CP_MODE_X_MIRROR);//X镜像此函数的最后一个参数就可以设置镜像拷贝，可以设置的枚举值我也贴到了函数上面。
下面我就用1/2圆环素材简单实现了一个旋转圆环，程序贴到下面供大家参考：
void spinning_wheel_half_show( const arm_2d_tile_t *ptTarget, //!< target tile const arm_2d_tile_t *c_tile_myHalfCircle,//!< source tile const arm_2d_region_t alignment_region, //!< target region float fAngle, //!< rotation angle const char CircleRadius, //!< circle radius bool bIsNewFrame){ static arm_2d_op_trans_t s_tRotateCB = {0}; static float s_fAngle = 0.0f; const arm_2d_location_t c_tCentre = { .iX = 0, .iY = CircleRadius-1, }; const arm_2d_location_t c_tTargetCentre = { .iX = alignment_region.tLocation.iX + CircleRadius -1, .iY = alignment_region.tLocation.iY +CircleRadius-1, }; arm_2d_region_t rotate_region = alignment_region; if (bIsNewFrame) { s_fAngle = ARM_2D_ANGLE(fAngle); } rotate_region.tSize.iWidth = CircleRadius; if(s_fAngle < ARM_2D_ANGLE(180)){ //小于180，用X镜像贴左边的半圆环 arm_2d_rgb16_tile_copy_with_colour_masking( c_tile_myHalfCircle, ptTarget, &rotate_region, GLCD_COLOR_BLACK, ARM_2D_CP_MODE_X_MIRROR); //旋转区域设置成右半圆 rotate_region.tLocation.iX += CircleRadius-1; } //旋转半圆环 arm_2dp_tile_rotation( &s_tRotateCB, c_tile_myHalfCircle, //!< source tile ptTarget, //!< target tile &rotate_region, //!< target region c_tCentre, //!< center point s_fAngle, //!< rotation angle GLCD_COLOR_BLACK, //!< masking colour &c_tTargetCentre);//!< Target center point }有了这个圆环旋转函数，我们使用起来也很简单，如下
/*__arm_2d_align_top_left(__region, __width, __height) { code body that can use __top_left_region}*/arm_2d_align_top_left(ptTile->tRegion, 69, 69) { spinning_wheel_half_show( ptTile, &c_tilehalfCircleRGB565, __top_left_region, s_fAngle, 35, bIsNewFrame);// }注意：我们使用了Arm-2D左上角对齐的宏arm_2d_align_top_left，在给target region传参数的时候就可以使用__top_left_region了。

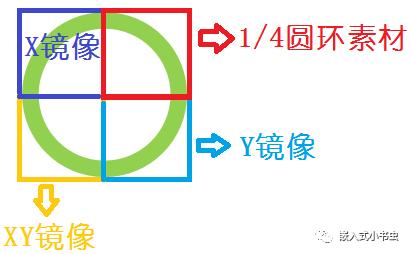

同样的，在使用1/4圆环制作时，最好用圆环的右上角，这样方便旋转，如下图所示：
我们只要旋转1/4圆环，其他用镜像拷贝就可以了，是不是很简单。
对了，镜像拷贝还有一个函数，需要讲一下，即arm_2d_rgb565_tile_copy_with_src_mask，如下所示
arm_2d_rgb565_tile_copy_with_src_mask( SRC_ADDR, /*source tile address */ SRC_MSK_ADDR, /*source mask address */ DES_ADDR, /*target tile address */ REGION, /*region address */ MODE) /*copy mode */ 这个函数比上面那个copy_with_colour_masking函数要多开销一个mask的FLASH，但是适合获得通用性，切换背景颗粒感也不会很强（即抗锯齿效果更好）。
最后一个参数MODE就是设置镜像模式的。
【说在后面的话】

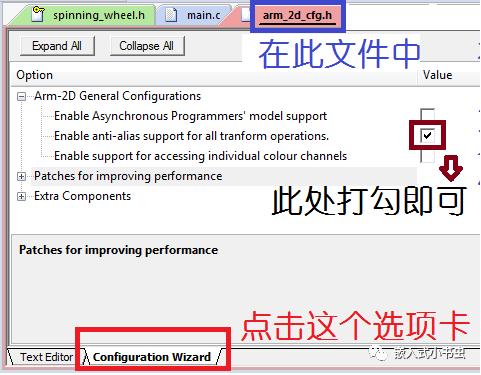

我们一直在使用mask，但是这个图片的mask怎么制作呢？其实Arm-2D也给我们提供了Python工具【img2c.py】，此文件在\RTE\Acceleration目录下，其使用方法也在【README.md】文件中有介绍。众所周知，Arm-2D的旋转是可以设置抗锯齿效果的，其设置方法也很简单，如下图所示：
有了mask加抗锯齿功能，在使用arm_2dp_tile_rotation_with_src_mask_and_opacity旋转函数和arm_2d_rgb565_tile_copy_with_src_mask镜像拷贝函数，制作通用性强，抗锯齿效果好的圆环进度条就非常方便了，大家赶快动手试试吧。
