今天我们用Arm-2D制作一款时下流行的小游戏floppy bird,由于版权问题，没有用原版素材，他的玩法也很简单，只需要一个按键就可以了。
视频演示如下：
软硬件配置如下：
| 硬件配置： | 树莓派PCIO单片机 |
| 屏幕： | 240*240 SPI接口的显示屏 |
| 图形引擎 | Arm-2D |
| PFB缓存（RAM） | 120*33（3960） |
【游戏简介】
这款floppy bird小游戏使用了Arm-2D图形引擎，使得制作很简单，也预祝玩Arm-2D的人越来越多，像星星之火可以燎原，燎原之势，势不可挡。
有了这个寓意，我们游戏的主人公小火星就出来了，如下图：
外围是Arm-2D小火星，中间是一个虫字，也预祝嵌入式小书虫公众号能够更好的写下去，实现破茧成蝶的蜕变。
是的，这个小游戏刚开始是把下面的一个个蜡烛点燃，走着走着就会变成一只蝴蝶，蝴蝶飞过，下面的玫瑰花会开放。背景是一个大满月，也是花好月圆，美好圆满的寓意。
有了美好的寓意，那这款游戏的玩法也是很简单，小火星会自动前进，并在前进过程中自动下落，当按下按键后，会控制小火星向上移动，实现从障碍物中间的缝隙中穿过。
【界面设计】

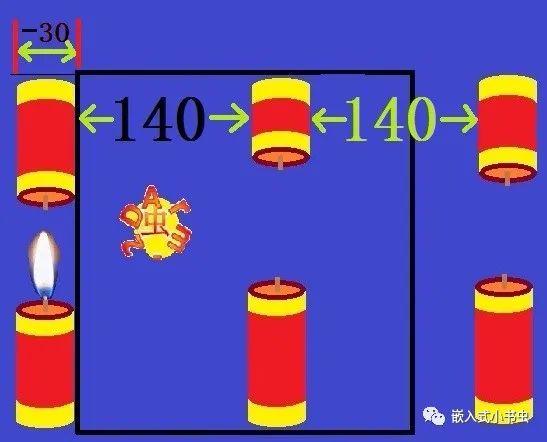

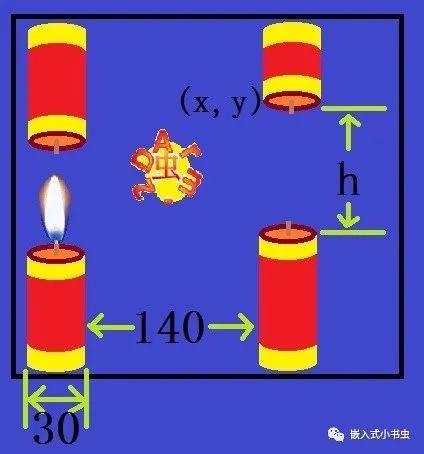

首先设计障碍物，如下图：
我们只要知道上边障碍物的（x，y）坐标和上下障碍物的间隙h就可以在屏幕中绘制障碍物了，因为屏幕的宽度是已知的240像素。
障碍物的宽度为30，间距为140。
障碍物的位置确定了，可是随着y和h的不同，障碍物也会有长有短，这个怎么弄呢，不会都是图片吧，

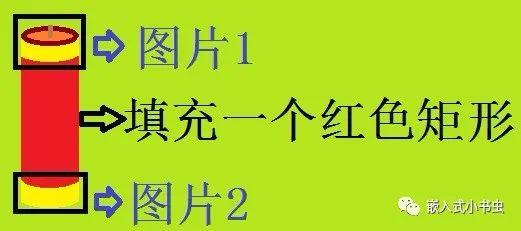

显然不是的，对障碍物的拆解如下图所示：
看到了吧，障碍物是由两张小图片和绘制一个矩形得到的。
这个是下边的障碍物，那上边的障碍物怎么绘制呢？
是要用rotation功能把图片旋转180度吗，
这样做倒是也可以， 不过Arm-2D还提供了更简单的方法。
什么， 还有简单的方法？
是的，就是用Y镜像拷贝图片，效果和旋转180度是一样的，如下：
arm_2d_rgb16_tile_copy_with_colour_masking( &c_tileP, ptTile, &tBox, GLCD_COLOR_BLACK, ARM_2D_CP_MODE_Y_MIRROR);最后一个参数ARM_2D_CP_MODE_Y_MIRROR就是Y镜像拷贝。
同样的，Arm-2D还提供了X镜像拷贝和XY镜像拷贝。
接着就是绘制小火星了，这个很简单，就是一个图片拷贝，如下
arm_2d_rgb16_tile_copy_with_colour_masking( &c_tileStar, ptTile, &tBox, GLCD_COLOR_BLACK, ARM_2D_CP_MODE_COPY);那那只蝴蝶煽动翅膀是怎么实现的呢？
其实这个也简单，就是两张图片交替显示就可以了，如下：
static uint8_t num = 0;if((num % 4) < 2){ arm_2d_rgb16_tile_copy_with_colour_masking( &c_tileButterfly, ptTile, &tBox, GLCD_COLOR_BLACK, ARM_2D_CP_MODE_COPY);}else{ arm_2d_rgb16_tile_copy_with_colour_masking( &c_tileButterfly2, ptTile, &tBox, GLCD_COLOR_BLACK, ARM_2D_CP_MODE_COPY);}if(bIsNewFrame){ num++;}背景的制作我们要着重讲一下，因为他使用了一个Arm-2D的高级功能，horizontal-line-mask 来实现一个渐变效果。
如下图

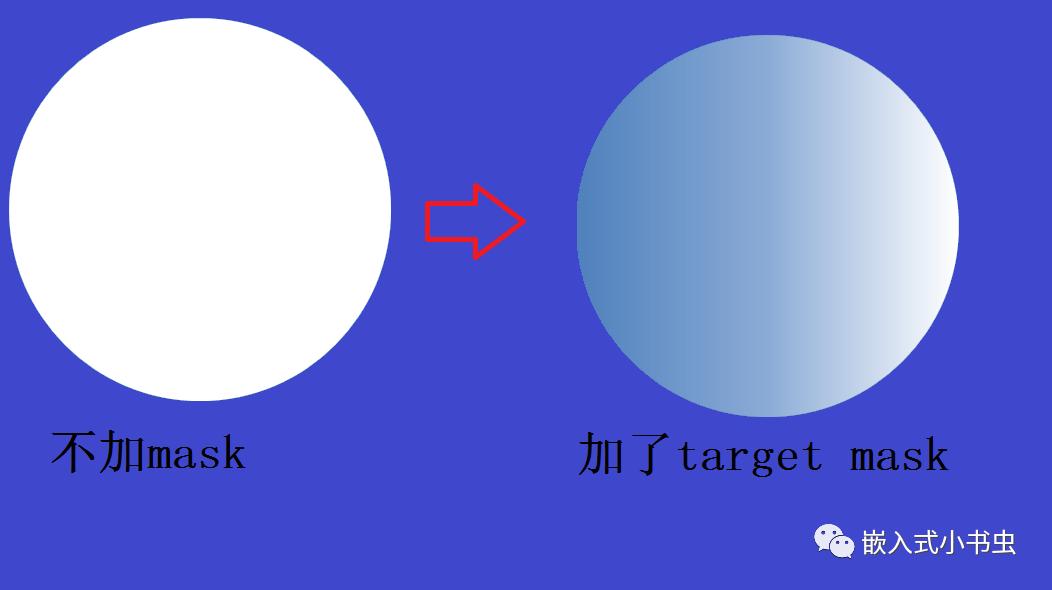

是不是很酷，其实用Arm-2D实现也很简单，只需要给 target 这一端提供一个 mask就行了。
需要注意的是，target的这个mask 它的 height 和 width 必须能完整覆盖 target（或者height 为 1时，width 能覆盖整个 target的宽度）
下面我以height 为 1时的target mask程序举例，如下：
ARM_NOINIT static uint8_t s_bmpFadeMask[200];const arm_2d_tile_t c_tileFadeMask = { .tRegion = { .tSize = { .iWidth = 200, .iHeight = 1, }, }, .tInfo = { .bIsRoot = true, .bHasEnforcedColour = true, .tColourInfo = { .chScheme = ARM_2D_COLOUR_8BIT, }, }, .pchBuffer = (uint8_t *)s_bmpFadeMask,};定义一个mask Tile，iWidth为200，iHeight 为1
void init_line_mask(){ //! generate line-fading template do { memset(s_bmpFadeMask, 0, sizeof(s_bmpFadeMask)); float fRatio = 255.0f / 200.f; for (int32_t n = 0; n < 200; n++) { //s_bmpFadeMask[n] = 255 - ((float)n * fRatio); s_bmpFadeMask[n] = ((float)n * fRatio); } } while(0);}初始化mask为透明度渐变
void test_line_mask(const arm_2d_tile_t *ptFrameBuffer){ arm_2d_region_t tRegion= { .tLocation = {30,10}, .tSize = {200, 200}, }; arm_2d_tile_t tTempPanel; //!< generate a child tile for this screen arm_2d_tile_generate_child( ptFrameBuffer, &tRegion, &tTempPanel, false); //!< set background colour arm_2d_rgb16_fill_colour( &tTempPanel, NULL, GLCD_COLOR_NAVY); //绘制透明度渐变的圆 tRegion.tLocation.iX = 0; tRegion.tLocation.iY = 0; arm_2d_rgb565_tile_copy_with_masks( &c_tilecircle, &c_tilecircleMask, &tTempPanel, &c_tileFadeMask, &tRegion, ARM_2D_CP_MODE_COPY); }绘制透明度渐变的圆，这个就是上面我们看到的透明度渐变的圆了。
有了这个target mask，我们很容易就做出百叶窗效果，啥都不用改，只需要改mask（即s_bmpFadeMask[200]的值），百叶窗效果的程序如下：

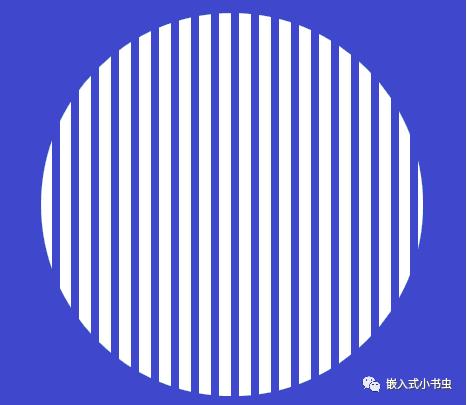

memset(s_bmpFadeMask2, 0, sizeof(s_bmpFadeMask)); for (int32_t n = 0; n < 200; n++) { if(n%4 < 2){ s_bmpFadeMask[n] = 255; }else{ s_bmpFadeMask[n] = 0; }}实现效果如下图：
简单吧，其实有了这个利器，我们还可以做出各种千奇百怪的擦除效果，比如渐渐出现，渐渐消失的效果，只要动态修改mask，图还是那个图，但是mask一直在变，就可以做出一些非常绚丽的效果。
【小游戏之数据结构】
下面我们讲一下障碍物的数据结构，如下：

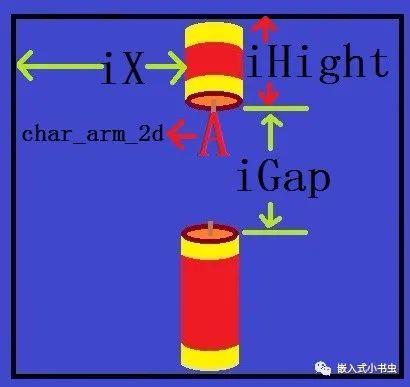

typedef struct{ uint32_t iX; uint8_t iHight; uint8_t iGap; uint8_t char_arm_2d; uint8_t game_level;}play_obstacle_t;前3个是用来确定障碍物的位置坐标，char_arm_2d是用来保存要显示的字符，如下图
char_arm_2d = 'A',就显示字符A，会循环显示Arm-2D。
game_level是用来区分第几关，（即第一关为小火星，第二关为蝴蝶）。
由于我们的屏幕只能显示两个障碍物，所以只需要 定义一个长度为2 的数组，如下
play_obstacle_t play_obstacle[2] = { {30,40,80,'A',.game_level=1}, {170,60,100,'r',.game_level=1},};接下来就是游戏中物体的移动，需要一个坐标，结构也很简单，如下并定义了一个静态全局变量
typedef struct location_t { uint32_t iX; int32_t iY;} location_t;
static location_t tplay_X_Y = {.iX = 0, .iY = 0};【程序实现】
有了上面的数据类型，我们就来看看他是怎么前进的。
其实前进很简单，因为我们的小火星是横向向右移动，所以只需要把横向坐标累加就可以了，如下
if((!stop_flag) && play_flag){ if(bIsNewFrame){ //tplay_X_Y.iX++; tplay_X_Y.iX += MOVING_SPEED_iX; } }MOVING_SPEED_iX为移动速度，可以自己设定。
play_flag为游戏开始标志，初始化为False，当按下按键置为True，游戏开始。
stop_flag为小火星撞到障碍物置为True，小火星停止前进。
tplay_X_Y.iX增加之后，小火星是怎么移动的呢？其实小火星向右移动就相当于障碍物向左移动（即减去tplay_X_Y.iX的值），如下以绘制红色矩形为例：
||绘制红色矩形tBox.tLocation.iX = play_obstacle[i].iX - tplay_X_Y.iX;tBox.tLocation.iY = 10;tBox.tSize.iWidth = 30;tBox.tSize.iHeight= play_obstacle[i].iHight-27; arm_2d_rgb16_fill_colour(ptTile, &tBox, GLCD_COLOR_RED);提示：我们也可以根据tplay_X_Y.iX的值在小火星走过一定的距离后，在背景出现一个动画效果，也可以在走过一段距离后速度提升增加难度。
那障碍物移出屏幕之外怎么办呢？
移出屏幕就给他重新赋值新的play_obstacle[i].iX，准备下一次出现，如下图所示：
当判断障碍物的iX < -30时，就可以修改play_obstacle[i].iX的值，然后重新出现，这样就可以一直循环下去，如下：
tBox.tLocation.iX = play_obstacle[i].iX - tplay_X_Y.iX; ...if(tBox.tLocation.iX < -30){ //新的障碍 new_obstacle(i);}
void new_obstacle(uint8_t i){ static uint8_t char_Arm2D_num; play_obstacle[i].iX= play_obstacle[i].iX + 140*2; play_obstacle[i].iGap = 80 + myrand()%21;//80~100 play_obstacle[i].game_level = play_game_mode; play_obstacle[i].char_arm_2d = char_Arm2D[char_Arm2D_num%6]; char_Arm2D_num++;}play_obstacle[i].iGap使用了随机数，其他变量也可以是随机数，但要注意变量的范围
那小火星碰到障碍物怎么检测呢？

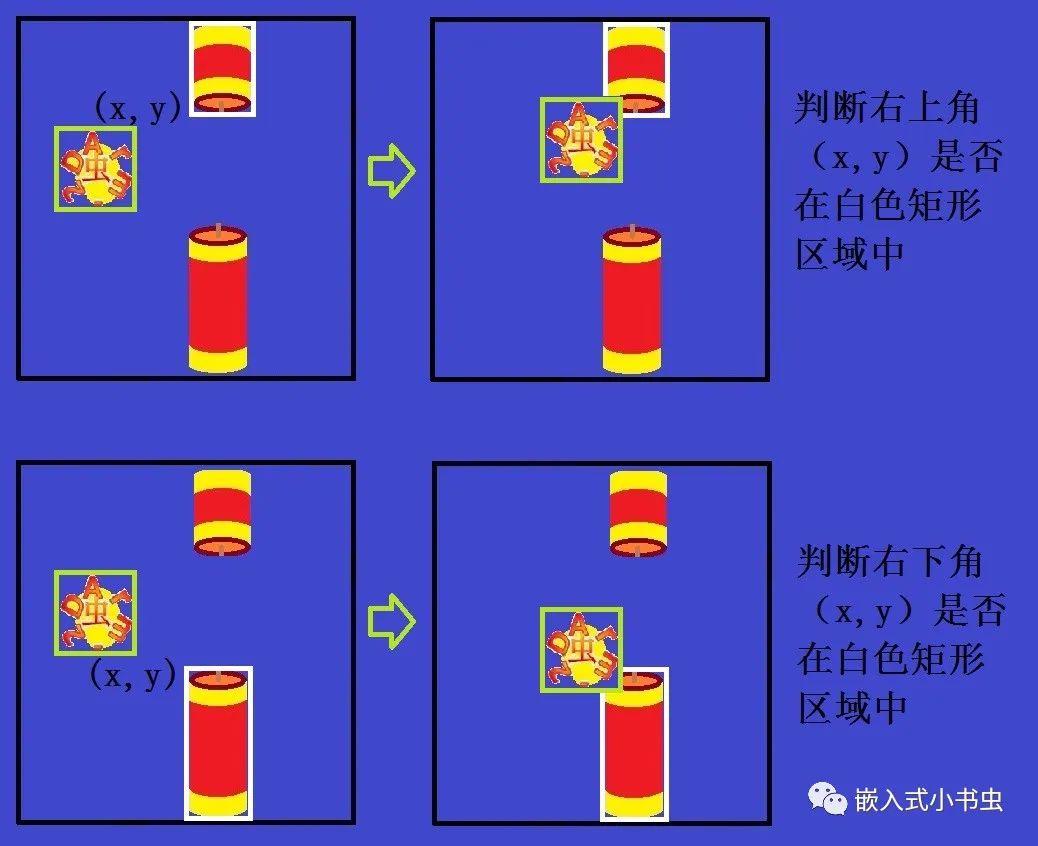

其实也简单，就是判断两个矩形是否有重合，原理如下图：
程序如下：
uint8_t hit_against_inspect(){ int32_t iY,iX ; for(uint8_t i= 0; i < 2; i++){ iX = play_obstacle[i].iX - tplay_X_Y.iX; ||先判断X是否在矩形区域 if((iX < (tBird.tLocation.iX+tBird.tSize.iWidth)) && (iX+30) > (tBird.tLocation.iX+tBird.tSize.iWidth)){ iY = tBird.tLocation.iY - tplay_X_Y.iY; ||判断右上角的y是否在矩形区域 if(iY < play_obstacle[i].iHight){ return 1; } ||判断右下角的y是否在矩形区域 else if((iY+tBird.tSize.iHeight) > ((play_obstacle[i].iHight + play_obstacle[i].iGap))){ return 1; } } } return 0;}那现在就剩下小火星的上下移动了，相信大家也已经想到了，其实就是 tplay_X_Y.iY增加或减小。有按键按下就向上移动，没有就自动向下移动。程序如下：
void fly(uint8_t key){ static enum{ FLY_INIT = 0, FLY_DOWN, FLY_UP, }e_fly_mod = FLY_INIT; static uint8_t number = 0; switch(e_fly_mod){ case FLY_INIT: number = 0; e_fly_mod = FLY_DOWN; //break; case FLY_DOWN: number++; if((number % 5) == 0){ tplay_X_Y.iY -= 3 * MOVING_SPEED_iX; if(tplay_X_Y.iY < -150){ tplay_X_Y.iY = -150; } }else if((number % 5) == 2){ tplay_X_Y.iY += MOVING_SPEED_iX; } if(key){ e_fly_mod = FLY_UP; number = 10; } break; case FLY_UP: if(number % 2){ tplay_X_Y.iY += 4 * MOVING_SPEED_iX; if(tplay_X_Y.iY > 50){ tplay_X_Y.iY = 50; } }else{ tplay_X_Y.iY -= MOVING_SPEED_iX; } number--; if(number == 0){ e_fly_mod = FLY_INIT; } break; }}最后就是我们的play_game()函数，如下：
void play_game(){ uint8_t key = 0; ||获取按键值 key = get_key(); if(play_flag){ fly(key); ||检测是否撞到障碍物 stop_flag = hit_against_inspect(); if(stop_flag == 1){ ||撞到障碍物，游戏停止 play_flag = 0; } }else{ ||有按键按下，游戏开始 if(key){ play_flag = 1; } }}还是很简单的，是吧。按键驱动函数我就不贴了。(*￣︶￣)
其中还有一些不足之处希望大家能够完善。
期待大家实现自己的小游戏并添加更多好玩的功能。
下一篇继续讲小游戏制作之景深。
补充
【再谈小游戏之速度控制】
上面我们讲了控制速度用了一个变量MOVING_SPEED_iX，设置不同的值移动速度就会不同，这样也可以实现速度的控制了。
不过
Arm-2D还有一种特有的提速方法，
那就是dirty List脏矩阵（即局部刷新），这也是我们可以使用小PFB的奥秘所在。
dirty List我们前面提到过，不知道大家还有印象没，他的使用就是几个宏，如下：
<1> IMPL_ARM_2D_REGION_LIST
enum { \ __NAME }; \ __VA_ARGS__ \ arm_2d_region_list_item_t __NAME[] = { __IMPL_ARM_2D_REGION_LIST(__NAME,IMPL_ARM_2D_REGION_LIST就是定义一个arm_2d_region_list_item_t的数组
IMPL_ARM_2D_REGION_LIST(s_tDirtyRegions, static)
宏展开为
static arm_2d_region_list_item_t s_tDirtyRegions[] = {
<2> ADD_REGION_TO_LIST
#define __ADD_REGION_TO_LIST(__NAME, ...) \ \ .ptNext = (arm_2d_region_list_item_t *) \ &(__NAME[__COUNTER__ - __NAME##_offset]), \ .tRegion = { \ __VA_ARGS__ \ }, \ } #define ADD_REGION_TO_LIST(__NAME, ...) \ ##__VA_ARGS__)ADD_REGION_TO_LIST就是初始化数组元素
ADD_REGION_TO_LIST(s_tDirtyRegions, .tLocation = { .iX = 30, .iY = 0, }, ), 宏展开为
{ .ptNext = (arm_2d_region_list_item_t *) &(s_tDirtyRegions[__COUNTER__ - s_tDirtyRegions_offset]), .tRegion = { .tLocation = { .iX = 30, .iY = 0, }, },},
<3>ADD_LAST_REGION_TO_LIST
#define __ADD_LAST_REGION_TO_LIST(__NAME, ...) \ \ .ptNext = NULL, \ .tRegion = { \ __VA_ARGS__ \ }, \ } #define ADD_LAST_REGION_TO_LIST(__NAME, ...) \ ##__VA_ARGS__)ADD_LAST_REGION_TO_LIST就是初始化最后一个元素
ADD_LAST_REGION_TO_LIST(s_tDirtyRegions, .tLocation = {23,30}, .tSize = {.iWidth = 140,.iHeight = 60,}, ),
宏展开为
{ .ptNext = NULL, .tRegion = { .tLocation = {23,30}, .tSize = {.iWidth = 140,.iHeight = 60,}, },},
<4> END_IMPL_ARM_2D_REGION_LIST
};END_IMPL_ARM_2D_REGION_LIST()就是数组初始化结束
<5>Dirty List脏矩阵
IMPL_ARM_2D_REGION_LIST(s_tDirtyRegions, static) ADD_REGION_TO_LIST(s_tDirtyRegions,.tLocation = {.iX = 30, .iY = 0,},), ADD_REGION_TO_LIST(s_tDirtyRegions,.tSize = {.iWidth = 30,.iHeight = 40,}, ), ADD_LAST_REGION_TO_LIST(s_tDirtyRegions,.tLocation = {23,30},.tSize = {.iWidth = 140,.iHeight = 60,},),END_IMPL_ARM_2D_REGION_LIST()这几个宏就是定义一个arm_2d_region_list_item_t类型的数组
arm_2d_region_list_item_t类型如下：
typedef struct arm_2d_region_list_item_t { struct arm_2d_region_list_item_t *ptNext; arm_2d_region_t tRegion;}arm_2d_region_list_item_t;看到这里我们就清楚了，dirty List就是用数组封装了一个链表。
好，知道了这个，下面才是我们要讲的重点：动态修改dirty List的刷新区域。
dirty List虽然是一个链表，但他也是一个数组，我们就用数组的形式对他进行修改，如下：

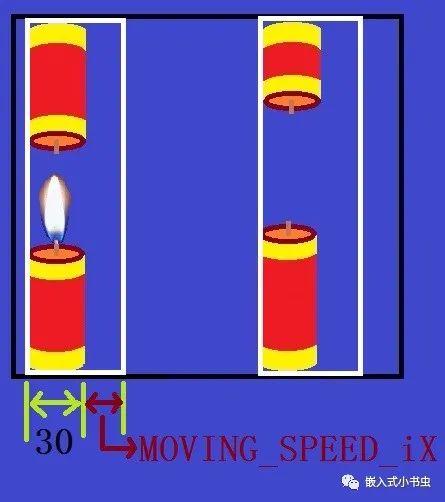

for(uint8_t i = 0; i < 2; i++){ s_tDirtyRegions[i_num].tRegion.tLocation.iX = play_obstacle[i].iX - tplay_X_Y.iX; s_tDirtyRegions[i_num].tRegion.tLocation.iY = 0; ||刷新区域在屏幕外，宽和高设置为0 if((s_tDirtyRegions[i_num].tRegion.tLocation.iX < -31) || (s_tDirtyRegions[i_num].tRegion.tLocation.iX > 240)){ s_tDirtyRegions[i_num].tRegion.tSize.iWidth = 0; s_tDirtyRegions[i_num].tRegion.tSize.iHeight= 0; }else{ s_tDirtyRegions[i_num].tRegion.tSize.iWidth = 30+MOVING_SPEED_iX; s_tDirtyRegions[i_num].tRegion.tSize.iHeight= 240; i_num++; } }这段代码的刷新区域如下图白色框所示：
由于我们移动了MOVING_SPEED_iX的距离，所以刷新宽度要加上。
小火星的刷新区域也是一样的，我就不写了。
对了，dirty List也可以用链表的形式进行动态添加和删除操作哦！
