前面几篇文章我们基本上讲完了8266的联网操作，在开始讲连接互联网上传云平台之前，有必要讲一下8266 GPIO的操作，这样我们就可以读取传感器的值，方便我们上传云平台。这一篇顺便把SDK编程的注意事项也简单讲一下。
1、GPIO输出高低电平
打开编程指南，找到GPIO的介绍，如下图：
参考文件也告诉我们了，在/user/user_plug.c文件中。
好了，那我们也来个点灯的程序，实现这样的功能：3个LED灯，每秒点亮一个，其他两个熄灭，如此循环就是一个简单的流水灯了。
有过单片机 编程基础的都应该会写吧，写个while（1）循环就可以了。
好，我也写了一个，程序如下：

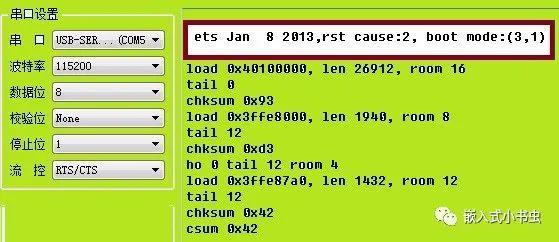

void user_init() //程序入口{ uart_init(115200,115200); ||初始化GPIO PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDI_U, FUNC_GPIO12); PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTCK_U, FUNC_GPIO13); PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTMS_U, FUNC_GPIO14); ||循环点亮LED while(1){ syp_LED_disply(NULL); os_delay_us(10000); }}程序下载运行后，直接就重启了，串口打印如下图：
那是 因为SDK编程不能使用while（1）死循环，否则会进入看门狗中断。
想想也是，他好像没有main函数？
那我们该怎么实现流水灯呢？
这就需要开软件定时器，每隔1秒修改一下LED灯的亮灭。
修改后用定时器的代码如下：
ETSTimer syp_LED_timer;
void user_init() //程序入口{ uart_init(115200,115200); ||初始化GPIO PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDI_U, FUNC_GPIO12); PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTCK_U, FUNC_GPIO13); PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTMS_U, FUNC_GPIO14); ||开启定时器 os_timer_disarm(&syp_LED_timer); os_timer_setfn(&syp_LED_timer,syp_LED_disply,NULL); os_timer_arm(&syp_LED_timer,1000,1);//定1秒钟发送一次
}||定时器回调函数void ICACHE_FLASH_ATTR syp_LED_disply(void *arg){ static char num = 0; ||用case实现流水灯 switch(num){ case 0: ||GPIO12输出高，13、14输出低 gpio_output_set(BIT12, BIT13|BIT14, BIT12|BIT13|BIT14, 0);//12high num++; break; case 1: ||GPIO13输出高 gpio_output_set(BIT13, BIT12|BIT14, BIT12|BIT13|BIT14, 0);//13high num++; break; case 2: ||GPIO14输出高 gpio_output_set(BIT14, BIT13|BIT12, BIT12|BIT13|BIT14, 0);//14high num=0; break; default : num = 0; break; }}程序下载后流水灯正常显示。(*￣︶￣)
2、GPIO输入

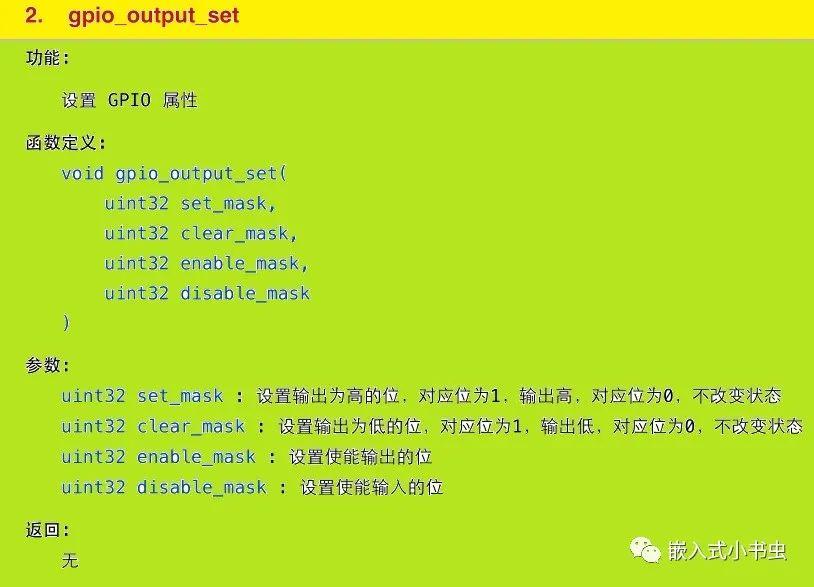

设置GPIO的输入输出函数为gpio_output_set，编程指南中的介绍如下图：
那我们也简单读取一下按键的值，如果有按键按下，就串口输出“Key Down”
按键程序如下：
ETSTimer syp_KEY_timer;
void user_init() //程序入口{ uart_init(115200,115200); ||初始化GPIO12 PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDI_U, FUNC_GPIO12); ||设置上拉使能 PIN_PULLUP_EN(PERIPHS_IO_MUX_MTDI_U); ||设置为输入 gpio_output_set(0, 0, 0, BIT12); ||开启定时器 os_timer_disarm(&syp_KEY_timer);//定个时发送 os_timer_setfn(&syp_KEY_timer,syp_KEY_scanf,NULL); os_timer_arm(&syp_KEY_timer,100,1);//定100毫秒发送一次}
||定时器回调函数void ICACHE_FLASH_ATTR syp_KEY_scanf(void *arg){ ||检测有按键按下 if(GPIO_INPUT_GET(12) == 0){ uart0_sendStr("KEY Down\r\n"); }}程序下载后，按下按键 输出"KEY Down"
注意定时器 为100毫秒检测一次按键。
3、GPIO输入中断
上面的按键程序每隔一段时间都要进行扫描按键是否按下，是不是感觉有点麻烦，因为在没有按键按下的时候也要去扫描。为了解决这个问题，我们可以给按键扫描程序修改成中断触发的方式，当有按键按下时，我们就输出“Key Down”，没有按键按下我们就去干其他事情。
给8266的GPIO开中断步骤如下：
| 初始化GPIO管脚 |
| 设置中断回调函数 |
| 关闭GPIO中断 |
| 将GPIO设置为输入模式 |
| 设置中断触发方式（下降沿触发） |
| 开启GPIO中断 |
中断回调函数设计如下：
| 关闭GPIO中断 |
| 清除中断标志位 |
中断处理 |
| 设置中断触发方式（一定要重新设置，否则下次不会进入中断处理函数） |
| 打开GPIO中断 |
按键的中断函数实现如下：
void user_init() //程序入口{ uart_init(115200,115200); ||GPIO脚选择GPIO12 PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDI_U,FUNC_GPIO12); ||设置中断回调函数 ETS_GPIO_INTR_ATTACH(syp_key_handle,NULL); ||关闭GPIO中断 ETS_GPIO_INTR_DISABLE(); ||将GPIO12设置为输入 gpio_output_set(0,0,0,BIT12); ||设置中断触发方式 gpio_pin_intr_state_set(GPIO_ID_PIN(12),GPIO_PIN_INTR_NEGEDGE); ||开启GPIO中断 ETS_GPIO_INTR_ENABLE();}
LOCAL void syp_key_handle(void *arg){ uint16 gpio_status=0; ||关闭GPIO12中断 gpio_pin_intr_state_set(GPIO_ID_PIN(12),GPIO_PIN_INTR_DISABLE); ||清除中断标志 gpio_status = GPIO_REG_READ(GPIO_STATUS_ADDRESS);//判断IO口状态 GPIO_REG_WRITE(GPIO_STATUS_W1TC_ADDRESS, gpio_status); ||按键延时去抖动 os_delay_us(10000); if(GPIO_INPUT_GET(12)==0){ uart0_sendStr("KEY Down\r\n"); } ||设置中断触发方式 gpio_pin_intr_state_set(GPIO_ID_PIN(12),GPIO_PIN_INTR_NEGEDGE); ||打开中断 ETS_GPIO_INTR_ENABLE();}在中断回调函数中要加入10毫秒延时，防止按键抖动，否则会多次发送"KEY Down\r\n"
4、总结
| SDK编程不能使用while（1）死循环，否则会进入看门狗中断。 |
| 循环控制的实现一般用软件定时器的回调函数。 |
| 中断回调函数中要重新设置中断触发方式（否则下次不会进入中断处理函数）。 |
补充

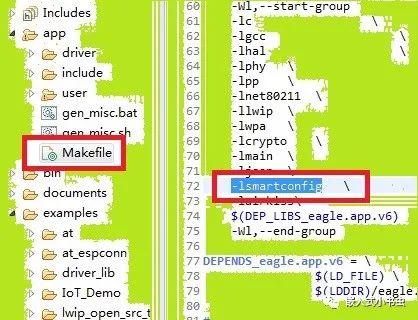

上一篇的smartconfig程序还有一点需要注意，如果用官方的例子程序测试编译是没问题的，如果用helloworld程序修改的，编译会报错误，找不到lib文件，此时需要在makefile文件中加入-lsmartconfig。
如下图：
