1、什么是smartconfig
smartConfig简称一键配网技术。
在物联网设备中，一般是没有键盘输入和显示屏的，那如果我们想要连接WiFi路由器，怎么输入WiFi密码呢？这时，就需要一种配网技术，通过无线网络发送特定的数据包（包含路由名和密码），让物联网设备获取到WiFi密码，从而连接上无线路由器。smartConfig就是为了解决设备联网问题的。通过简单的技术接口，用户只需要利用简单的APP应用便可以让物联网设备连接到指定的路由器上。
2、smartconfig技术原理

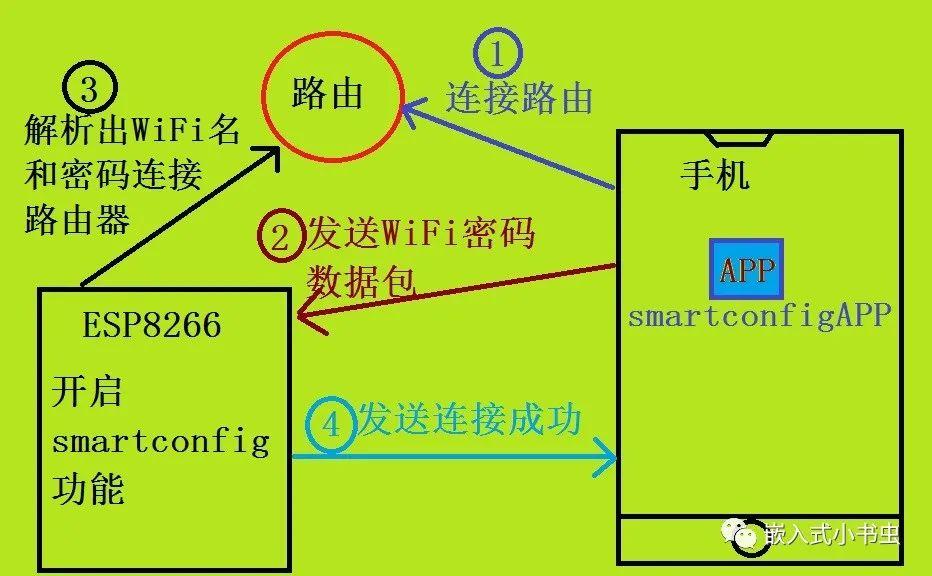

smartconfig技术原理也比较简单，我画了一张图，如下：
首先手机连接到WiFi路由器；
然后手机向局域网广播特殊的数据包（包含WiFi名和密码）；
esp8266开启smartconfig功能，从空中抓取这种数据包并解析出WiFi名和密码；
esp8266连接这个WiFi热点，此时与手机处于同一个局域网内，8266向指定的端口发送一组数据包，手机收到后显示配置成功。
3、8266程序设计
| 8266配置成station模式（必须是这个模式） |
| 开启smart config模式，并注册回调函数（smartconfig_start） |
| 8266扫描发现通道号（SC_STATUS_FIND_CHANNEL） |
| 解析出WiFi名和WiFi密码（SC_STATUS_GETTING_SSID_PSWD） |
| 8266进行连接路由器（SC_STATUS_LINK） |
| 连接成功后停止smartconfig（smartconfig_stop） |
4、程序实现
void user_init() //程序入口{ uart_init(115200,115200); ||配置成station模式 wifi_set_opmode(STATION_MODE); ||初始化完成后注册smartconfig回调函数 system_init_done_cb(syp_smartconfig_done_cb); }void ICACHE_FLASH_ATTR syp_smartconfig_done_cb(void) { ||断开WiFi连接 wifi_station_disconnect(); smartconfig_set_type(SC_TYPE_ESPTOUCH_AIRKISS); //SC_TYPE_ESPTOUCH,SC_TYPE_AIRKISS,SC_TYPE_ESPTOUCH_AIRKISS ||开启smart config模式 smartconfig_start(smartconfig_done);}smartconfig回调函数如下：

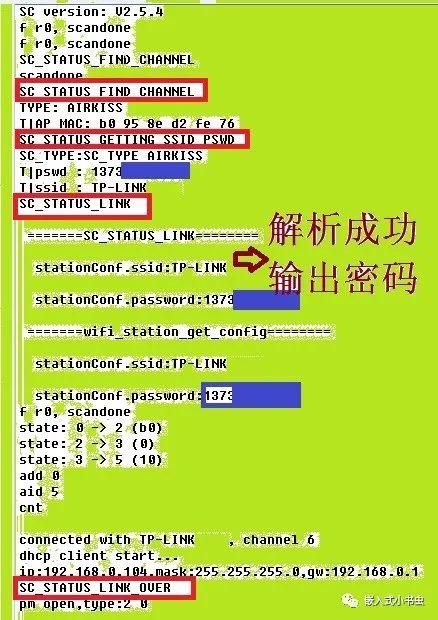

void ICACHE_FLASH_ATTRsmartconfig_done(sc_status status, void *pdata){ struct station_config stationConf; switch(status) { case SC_STATUS_WAIT: os_printf("SC_STATUS_WAIT\n"); break; case SC_STATUS_FIND_CHANNEL: ||扫描发现通道号 os_printf("SC_STATUS_FIND_CHANNEL\n"); break; case SC_STATUS_GETTING_SSID_PSWD: ||获取WiFi密码 os_printf("SC_STATUS_GETTING_SSID_PSWD\n"); sc_type *type = pdata; if (*type == SC_TYPE_ESPTOUCH) { os_printf("SC_TYPE:SC_TYPE_ESPTOUCH\n"); } else { os_printf("SC_TYPE:SC_TYPE_AIRKISS\n"); } break; case SC_STATUS_LINK: ||进行连接 os_printf("SC_STATUS_LINK\n"); struct station_config *sta_conf = pdata; os_printf("\r\n =======SC_STATUS_LINK======== \r\n"); os_printf("\r\n stationConf.ssid:%s \r\n",sta_conf->ssid); wifi_station_disconnect(); wifi_station_connect(); break; case SC_STATUS_LINK_OVER: ||连接成功 os_printf("SC_STATUS_LINK_OVER\n"); if (pdata != NULL) { uint8 phone_ip[4] = {0}; os_memcpy(phone_ip, (uint8*)pdata, 4); os_printf("Phone ip: %d.%d.%d.%d\n",phone_ip[0],phone_ip[1],phone_ip[2],phone_ip[3]); } ||停止smartconfig smartconfig_stop(); break; }}程序编写完成，下载并运行，串口输出如下图：
提示：smartconfig配网连接有时候会获取失败，具体原因还没有找到。不过官方还提供了Arikiss配网，原理和smartconfig一样。官方代码如下：
LOCAL void ICACHE_FLASH_ATTRairkiss_wifilan_recv_callbk(void *arg, char *pdata, unsigned short len){ ......}LOCAL void ICACHE_FLASH_ATTRairkiss_wifilan_time_callback(void){ uint16 i; airkiss_lan_ret_t ret; ||广播地址为255.255.255.255 ssdp_udp.remote_port = DEFAULT_LAN_PORT; ssdp_udp.remote_ip[0] = 255; ssdp_udp.remote_ip[1] = 255; ssdp_udp.remote_ip[2] = 255; ssdp_udp.remote_ip[3] = 255; lan_buf_len = sizeof(lan_buf); ret = airkiss_lan_pack(AIRKISS_LAN_SSDP_NOTIFY_CMD, DEVICE_TYPE, DEVICE_ID, 0, 0, lan_buf, &lan_buf_len, &akconf); if (ret != AIRKISS_LAN_PAKE_READY) { os_printf("Pack lan packet error!"); return; } ||发送UDP数据包 ret = espconn_sendto(&pssdpudpconn, lan_buf, lan_buf_len); if (ret != 0) { os_printf("UDP send error!"); } os_printf("Finish send notify!\n");}
void ICACHE_FLASH_ATTRairkiss_start_discover(void){ ||建立UDP通信 ssdp_udp.local_port = DEFAULT_LAN_PORT; pssdpudpconn.type = ESPCONN_UDP; pssdpudpconn.proto.udp = &(ssdp_udp); espconn_regist_recvcb(&pssdpudpconn, airkiss_wifilan_recv_callbk); espconn_create(&pssdpudpconn); ||开启定时器，发送连接成功 os_timer_disarm(&ssdp_time_serv); os_timer_setfn(&ssdp_time_serv, (os_timer_func_t *)airkiss_wifilan_time_callback, NULL); os_timer_arm(&ssdp_time_serv, 1000, 1);//1s}airkiss_wifilan_recv_callbk接收回调函数有点长我给省略了，大家可以查看官方源码。
在官方的源码中，我们发现Arikiss配网成功后建立UDP通信，并发送广播数据包，IP地址为255.255.255.255，端口号为：12476

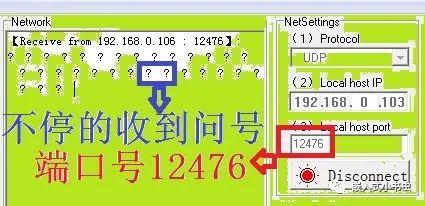

我们知道了esp8266发送的端口号为12476，那我们就可以在电脑的网络助手中开启UDP通信，并监听12476端口发来的数据，接收到的数据如下图：
配网成功后，网络助手在不停的收到问号和空格
(*￣︶￣)
哈哈，源码之下无秘密，大家也可以测试下。
