用esp8266连接路由器时，要设置成station工作模式，然后配置好热点名字 和密码就可以连接了。
那我们首先 讲一下8266的工作模式。
1、esp8266的工作模式
首先，我们 去乐鑫官网下载SDK编程手册，如下
《2C-ESP8266__SDK__Programming Guide__CN_v1.2.0.pdf》

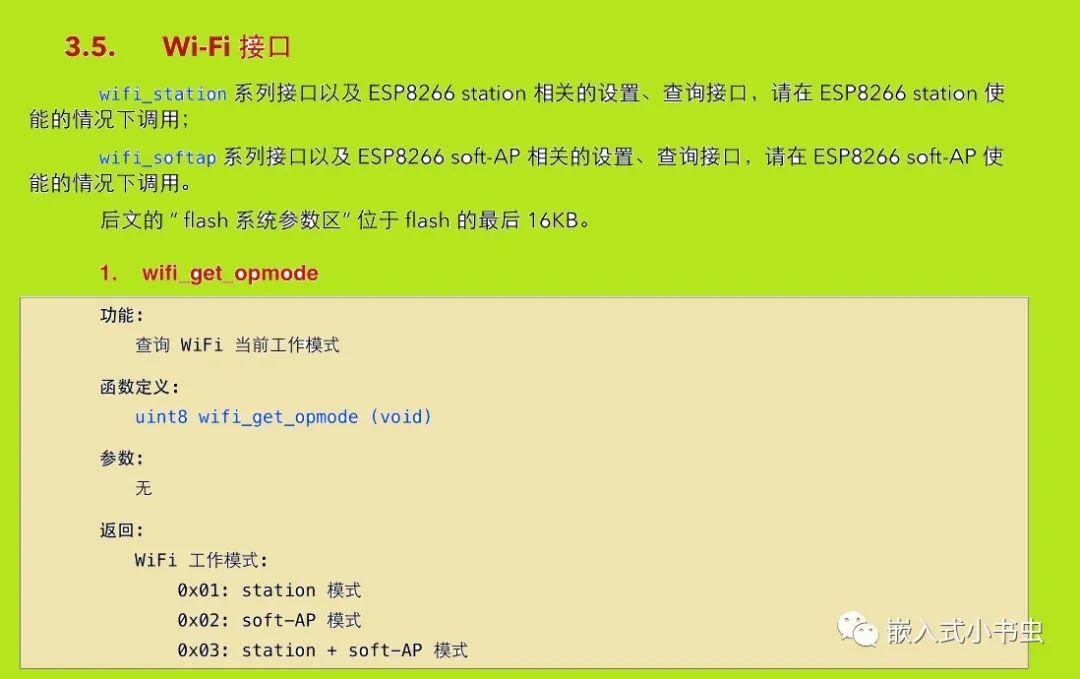

打开SDK编程手册，如下图，找到wifi_get_opmode函数
如图esp8266的WiFi工作模式有3种，下面是获取工作模式的程序，
void ICACHE_FLASH_ATTR user_init() //程序入口{ uint8 opmode; uart_init(115200,115200); ||模式查看函数 opmode = wifi_get_opmode(); ||打印当前的模式 os_printf("\r\n当前模式为：%d\r\n", opmode); //uart0_sendStr("\r\n Hello world!\r\n");}注意os_printf函数在"osapi.h"中，昨天我们已经设置为串口1输出，默认为串口0（开发板标号为D4的脚为串口1输出脚）。
2、ICACHE_FLASH_ATTR宏定义
细心的同学已经注意到了，上面的程序 用了一个宏ICACHE_FLASH_ATTR 来修饰user_init() 函数，那这个宏到底有什么用呢？
由于空间有限，我们无法将所有代码都一次性加载到IRAM中运行，因此大部分函数放在IROM中，运行时再加载到IRAM中。
（1）对于ESP8266_NONOS_SDK， 加了“ICACHE_FLASH_ATTR”宏的函数，将存放在IROM中，CPU仅在调用到它们的时候，将它们读到缓存中运行; 没有加“ICACHE_FLASH_ATTR”宏的函数，将在一开始上电运行时，就加载到IRAM中运行; 注意，不要在中断函数中调用带有ICACHE_FLASH_ATTR函数，因为它可能与闪存R / W操作冲突。 |
（2）对于ESP8266_RTOS_SDK 函数默认都存放在IROM中，所以无需再添加“ICACHE_FLASH_ATTR”宏。 中断处理函数也是可以定义在IROM中。 如果需要将一些频繁调用的函数定义在IRAM中，在函数前添加“IRAM_ATTR”宏就可以。 |
我现在使用的是ESP8266_RTOS_SDK，所以加和不加这个宏都可以。
3、扫描WIFI
esp8266设置为station模式，并在初始化完成后调用WiFi扫描函数。程序如下：
void ICACHE_FLASH_ATTR scan_done(void *arg, STATUS status){ uint8 ssid[33];

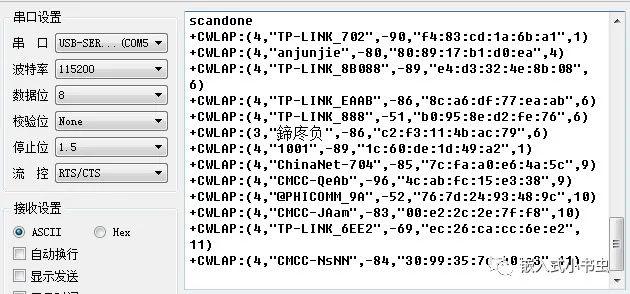

if (status == OK) { struct bss_info *bss_link = (struct bss_info *) arg; bss_link = bss_link->next.stqe_next; //ignore first while (bss_link != NULL) { os_memset(ssid, 0, 33); if (os_strlen(bss_link->ssid) <= 32) { os_memcpy(ssid, bss_link->ssid, os_strlen(bss_link->ssid)); } else { os_memcpy(ssid, bss_link->ssid, 32); } ||输出AP的信息 os_printf("+CWLAP:(%d,\"%s\",%d,\""MACSTR"\",%d)\r\n", bss_link->authmode, ssid, bss_link->rssi, MAC2STR(bss_link->bssid), bss_link->channel); bss_link = bss_link->next.stqe_next; } } }
void ICACHE_FLASH_ATTR scan_wifi(void) { ||获取 AP 的信息 wifi_station_scan(NULL, scan_done);}
void user_init() //程序入口{ uint8 opmode; uart_init(115200,115200); opmode = wifi_get_opmode(); os_printf("\r\n当前模式为：%d\r\n", opmode); ||设置模式为station模式 wifi_set_opmode (0x01); opmode = wifi_get_opmode(); os_printf("\r\n当前模式为：%d\r\n", opmode); //uart0_sendStr("\r\n Hello world!\r\n"); ||初始化完成后注册回调函数scan_wifi system_init_done_cb(scan_wifi); }编译、下载后， 串口1输出的信息如下图：
+CWLAP:(4,"TP-LINK_501",-68,"dc:fe:18:05:da:da",6)
第一个4表示加密类型，
"TP-LINK_501"为WiFi热点名字，
-68为信号强度，
"dc:fe:18:05:da:da"为mac地址，
最后一个6为信道号。
4、连接路由与定时器的用法
设置 WiFi密码，用esp8266连接路由，使用定时器查看是否连接成功，超时返回连接失败。
定时器使用的函数如下：
||定义一个定时器变量ETSTimer connect_timer;||设置定时器回调函数os_timer_setfn(&connect_timer, Wifi_conned, NULL); ||使能定时器os_timer_arm(&connect_timer, 2000, NULL); ||关闭定时器, os_timer_disarm(&connect_timer); 路由器wifi连接程序如下
||定义结构体stationConfstruct station_config stationConf; ||连接的路由器 os_memcpy(&stationConf.ssid, "TP-LINK", 32); ||密码os_memcpy(&stationConf.password, "123******", 64); ||wifi来连接的接口配置。sdk有例子 wifi_station_set_config(&stationConf); ||wifi连接函数 wifi_station_connect(); ||定时器回调函数os_timer_setfn(&connect_timer, Wifi_conned, NULL); ||定时器2s扫描一次 os_timer_arm(&connect_timer, 2000, NULL);定时器回调函数为：

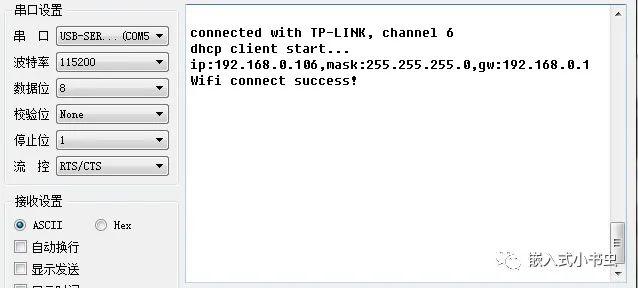

void ICACHE_FLASH_ATTR Wifi_conned(void *arg){ static uint8 count = 0; //定变量 uint8 status; //定变量 ||关闭定时器connect_timer os_timer_disarm(&connect_timer); count++; ||查询连接的状态函数输出 status = wifi_station_get_connect_status(); ||判断连接状态 if (status == STATION_GOT_IP) { ||输出连接成功 os_printf("Wifi connect success!"); return; } else { ||判断连接次数 if (count >= 7){ ||输出连接失败 os_printf("Wifi connect fail！"); return; } } ||使能定时器connect_timer os_timer_arm(&connect_timer, 2000, NULL);}程序下载后，连接路由成功后打印的信息如下图：
好了，今天就讲这么多，明天继续。
