大家好，我是嵌入式老林，从事嵌入式软件开发多年，今天分享的内容是UDS诊断ECU复位0X11服务介绍，希望能对你有所帮助
简介
ECU复位服务，其服务ID是0x11，主要功能是控制ECU执行复位动作，主要用于Client向Server(ECU)请求重启行为，该重启行为将会导致Server复位回归到特定的初始状态。
报文格式
1. 请求

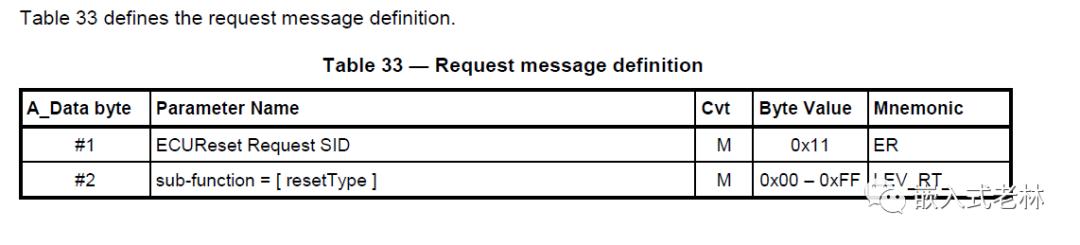

请求报文的数据格式如下表，格式比较简单，只包含两个字节，服务ID占一个字节0x11，子功能占一个字节，数据可取范围为0x00-0xFF。
2. 子功能
ECU复位服务在ISO标准中定义的子功能如下，常用的子功能有1和3两个，具体含义参见下表：
肯定响应

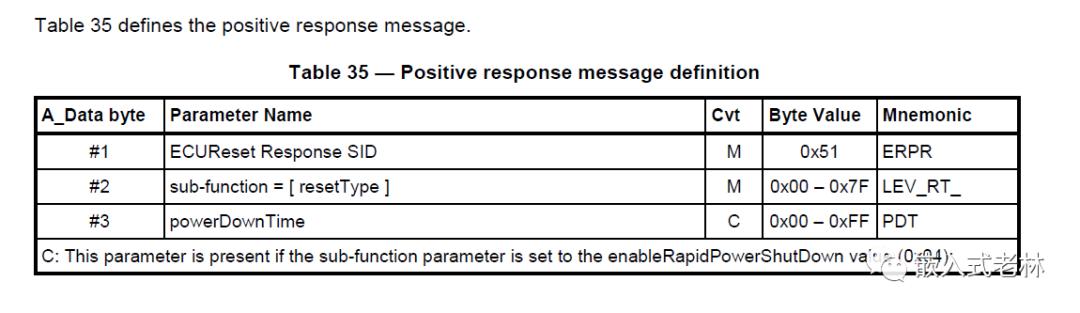

肯定响应的格式很简单：[SID + 0x40] + [Sub-function]
Response ID：该参数固定为SID + 0x40 = 0x51；
SubFunction：该参数具体为对应的复位类型，如01，02，03，04，05等；
子功能之后有一个可选字节powerDownTime，当0x11服务请求的子功能为0x04，则肯定响应时就需要回复这个字节，指的是快速关闭需要的时间
否定响应
否定响应的格式也很简单：[0x7F] + [SID] + [NRC]
0x11服务支持的NRC如下：
a) 当发送报文长度或者格式不对时，则Server会回复"7F 11 13"；
b) 当诊断请求的resetType不在Server支持的范围内时，则Server会回复”7F 11 12“；
c) 当Server在发生复位前处于security lock状态，那么此时Server则会回复"7F 11 33"
d) Server将会回复“7F 11 22”来告诉请求者当前进入编程会话的条件不满足，请再次检查进入编程会话的条件
举个例子
一开始执行 11 服务的时候，回复了个否定应答，否定应答码为78，这个NRC的含义之前介绍过(不记得这个NRC含义的话请查看之前的文章：)，表示已经收到请求，但响应没那么快，那要等多久呢，取决于P2*server_max时间，通常定义为5000ms也就是5s，这个时间就足够大部分ECU复位了。
最后，如果觉得有帮助，希望你能点个关注，一键三连，感激不尽
