关于使用stm32下载不进程序的各种奇葩记录

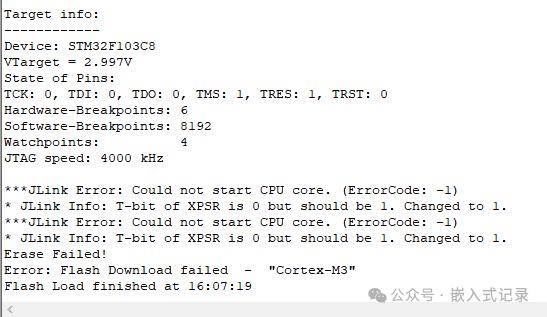

在这里插入图片描述- JLink Info: T-bit of XPSR is 0 but should be 1. Changed to 1.
- JLink Info: T-bit of XPSR is 0 but should be 1. Changed to 1. 烧入日志

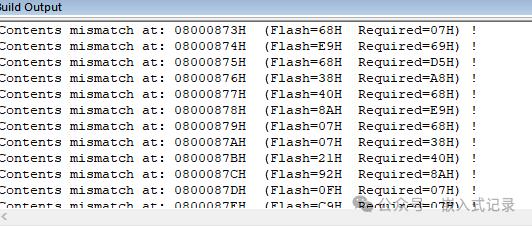

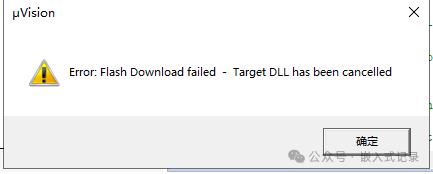

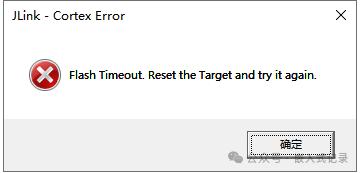

烧入错误

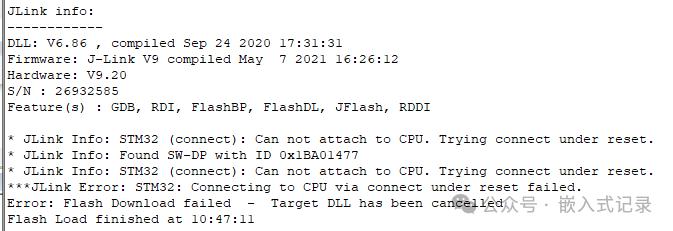

识别不到设备。

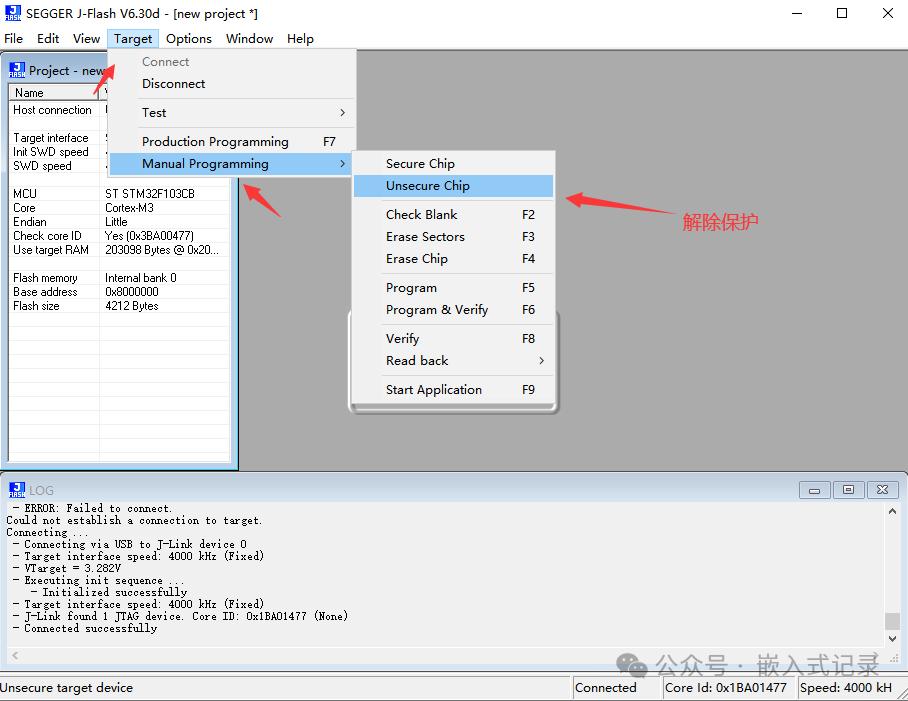

芯片有写保护，烧入不进
在这里插入图片描述

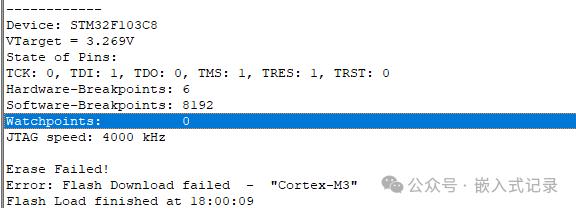

Device: STM32F103C8 VTarget = 3.269V State of Pins: TCK: 0, TDI: 1, TDO: 0, TMS: 1, TRES: 1, TRST: 0 Hardware-Breakpoints: 6 Software-Breakpoints: 8192 Watchpoints: 0 JTAG speed: 4000 kHz
Erase Failed!

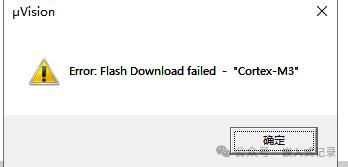

Error: Flash Download failed - "Cortex-M3"
下载程序失败有不少原因,其中有可能有如下的点：(1)仿真器是盗版的，质量不稳定；(2)boot0引脚设置有问题；(3)使用4线SWD接口连接，但是之前下载的程序却没有配置SWD接口，没有连接仿真器和MCU的RESET信号就无法再下载；(4)MCU上的程序进入了低功耗模式，这时就是无法下载程序的
想要芯片继续发光发热，就必须多个方面进行尝试。
尝试点：
1.换个下载器的进行下载。2.把下载器的线接短一些。3.把下载器换个供电口，有可能电脑的供电口有问题。4.换一个线进行尝试。5.把保护进行解除之后下载。

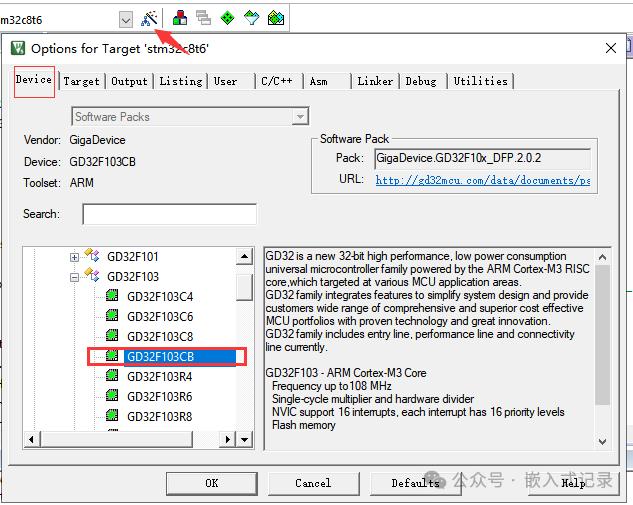

6.接上复位引脚进行复位操作。7.确保板子上的芯片型号和工程中的型号对应
8.把下载速度降低一些。
9.保持好心情进行尝试，切忌浮躁。
还有一种情况是，程序中软件忘记配置SWD接口调试了，导致识别不到芯片，那么需要解决办法就需要一点手速了，用镊子或者跳线把STM32的NRST引脚拉低，并一直使STM32处于复位状态，然后单击KEIL的DOWNLOAD按钮，因为这时候MCU一直处于复位，所以当我们DOWNLOAD下载代码时，立刻松手让MCU的NRST引脚拉高，这就可以成功下载了，如果松手太慢则会下载失败！！！
