本文目标：基于stm32的基础实验
按照本文的描述，应该可以跑通实验并举一反三。
先决条件：装有编译和集成的开发环境，比如：Keil uVision5、STM32CubeMX
使用外设：GPIO、SPI
前言
跟着学习项目的一些笔记记录。
实验目的
基于stm32的h5系列新建一个能使用的工程，进行spi屏幕的点亮。
原理图部分
在这里插入图片描述所涉及引脚列表如下：
在这里插入图片描述厂商芯片部分资料
找到屏幕的厂家提供的资料信息，查看对应的芯片手册，部分内容如下：

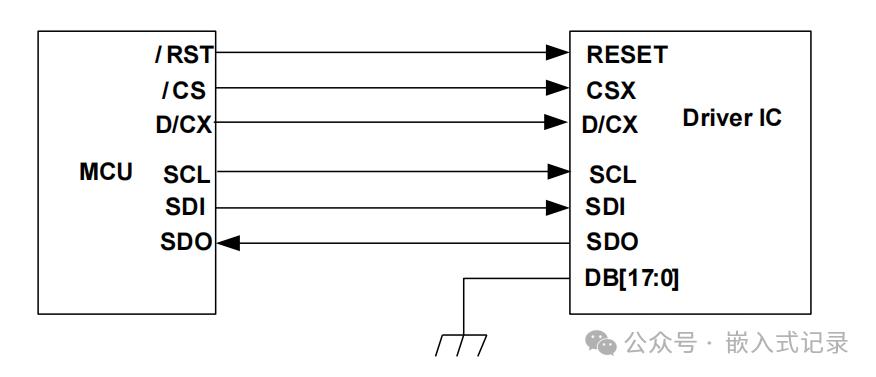

在这里插入图片描述去看一下4线的spi是需要如何进行配置的，

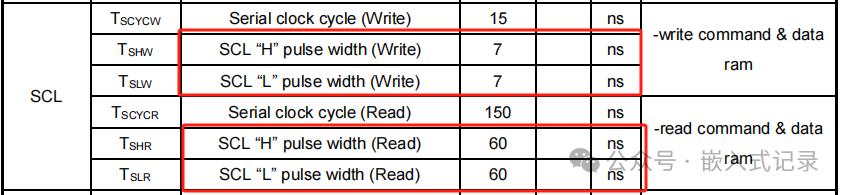

在这里插入图片描述时钟的时序频率：
在这里插入图片描述最小的时间，都可以达到1/7+7ns = 71.4M，所以我们配置时钟时，可以配置跟这个数相近。

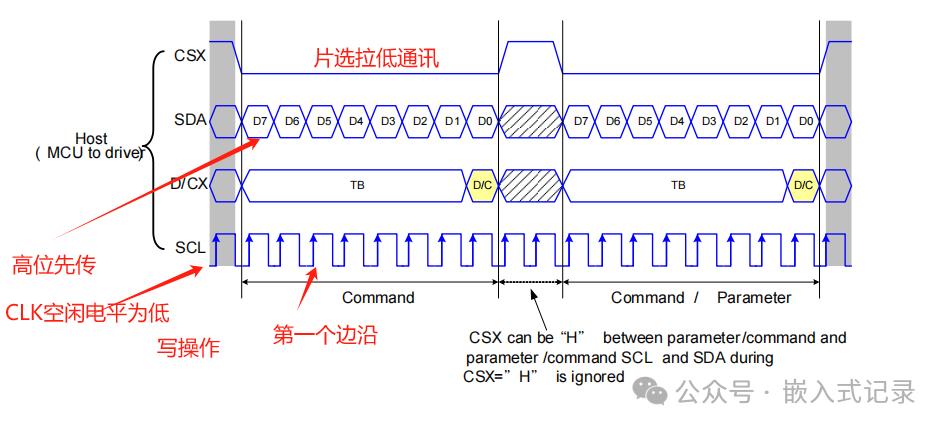

写操作的时序如下：

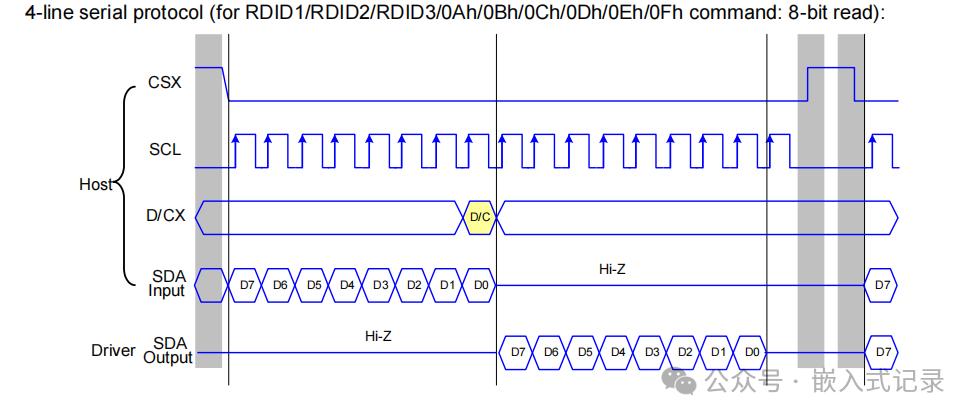

在这里插入图片描述读操作的时序如下：
在这里插入图片描述搭建工程
启动原先的工程，进入STM32CubeMX 的配置，根据对应的引脚进行配置SPI

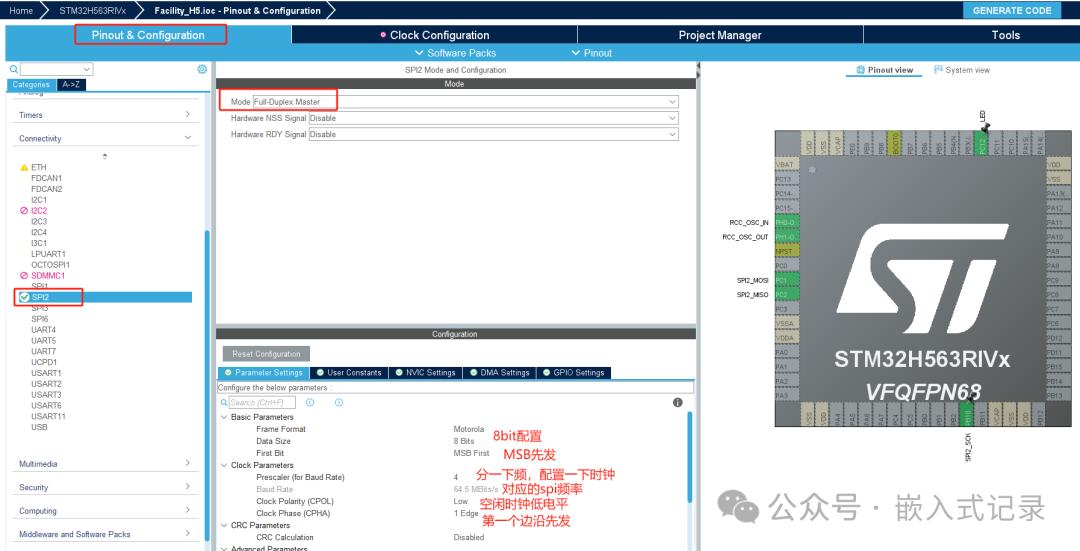

spi配置
在这里插入图片描述io配置

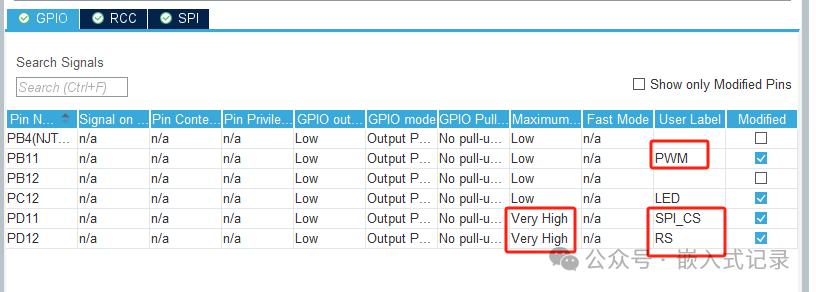

配置一下LCD屏幕的其中引脚，同时把SPI的io速度提高一些，如下：

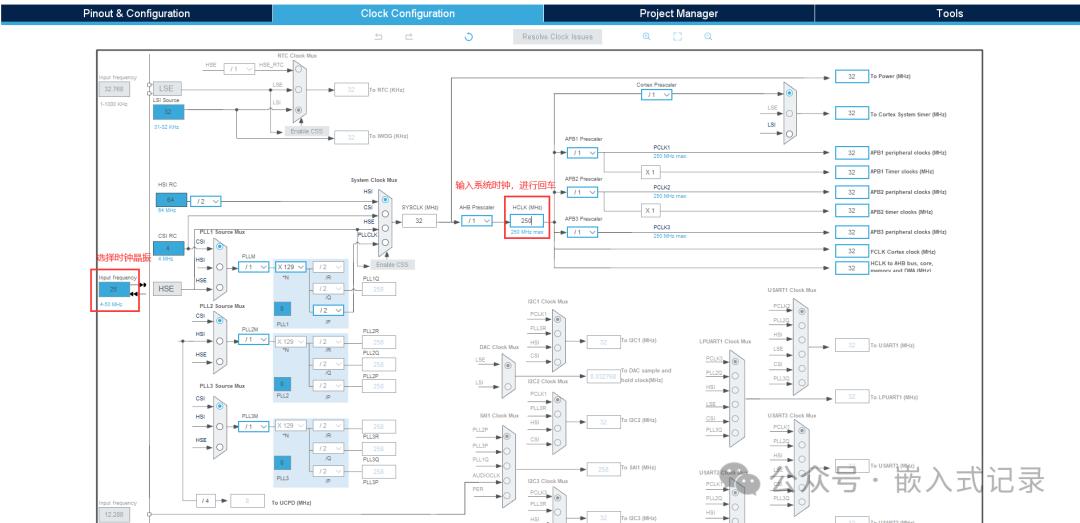

在这里插入图片描述时钟配置界面
配置时钟，调高 CPU 频率：

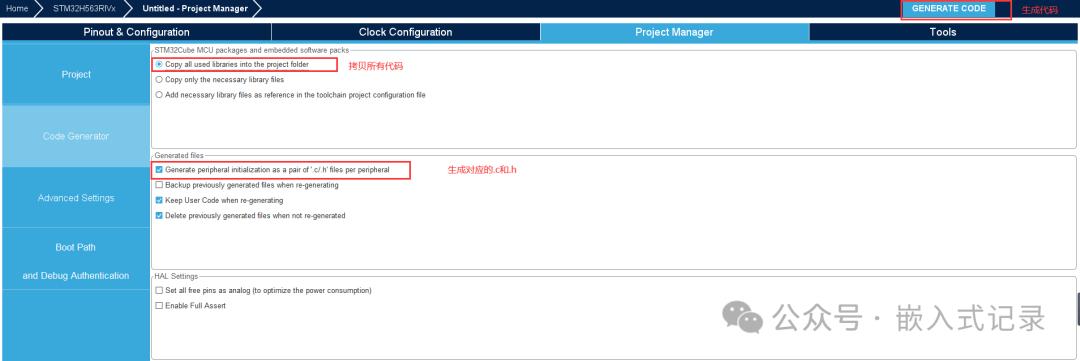

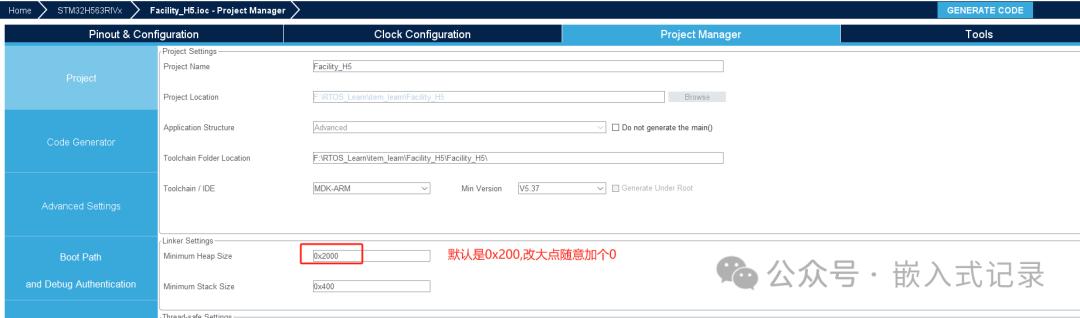

在这里插入图片描述工程选项卡
在这里插入图片描述指定代码生成方法，如下

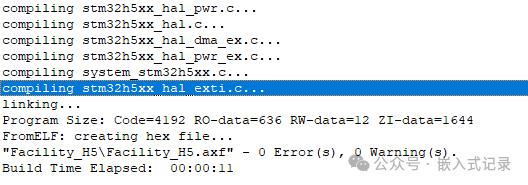

在这里插入图片描述使用keil打开工程，编译工程，一切都是ok
在这里插入图片描述添加驱动

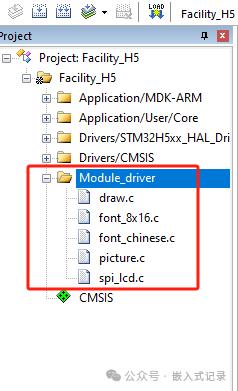

代码成功生成，添加厂家提供的驱动，如下：

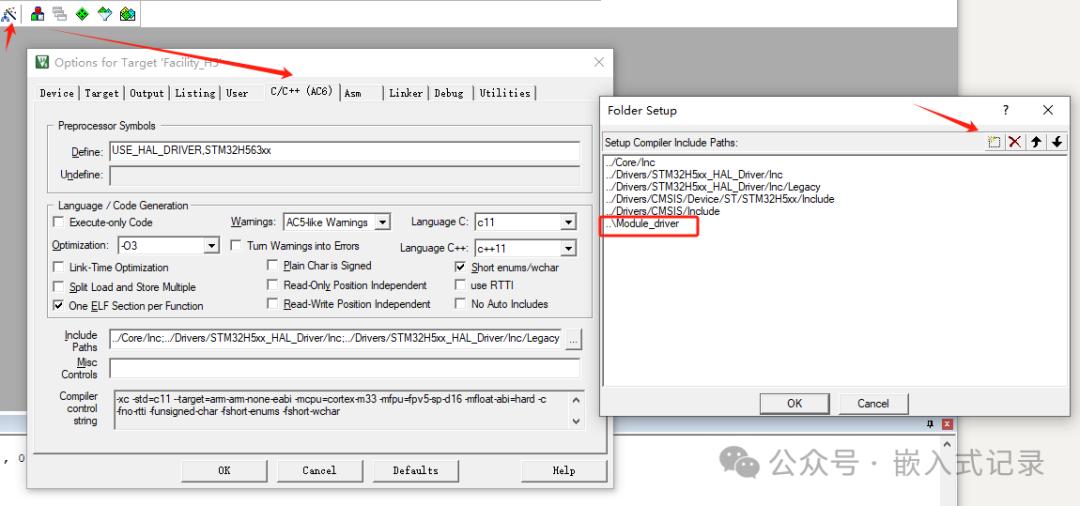

在这里插入图片描述添加头文件路径
在这里插入图片描述添加显示的汉字

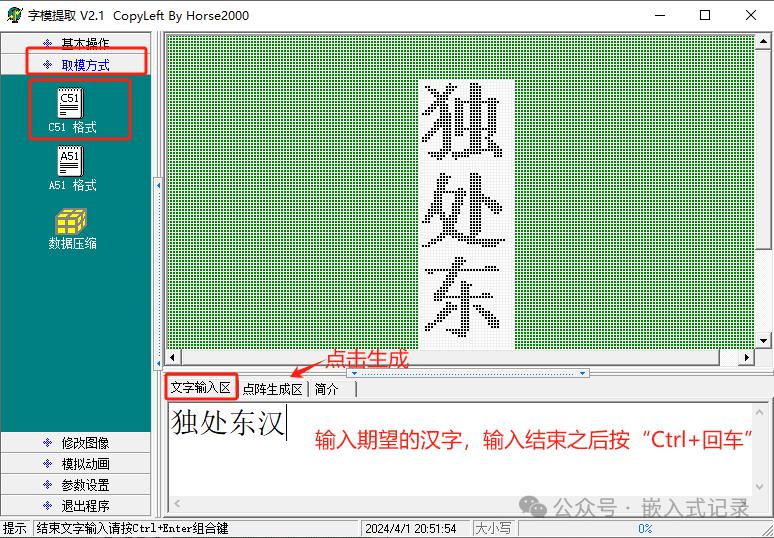

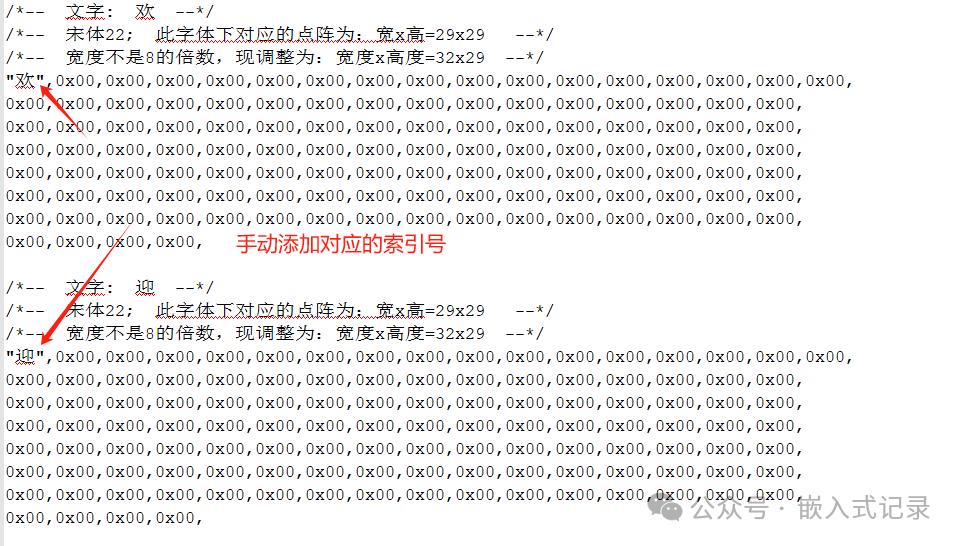

使用字模软件生成一些中文，用于屏幕展示,把生成的文字添加一下所索引，然后拷贝到对应的数组中。
在这里插入图片描述

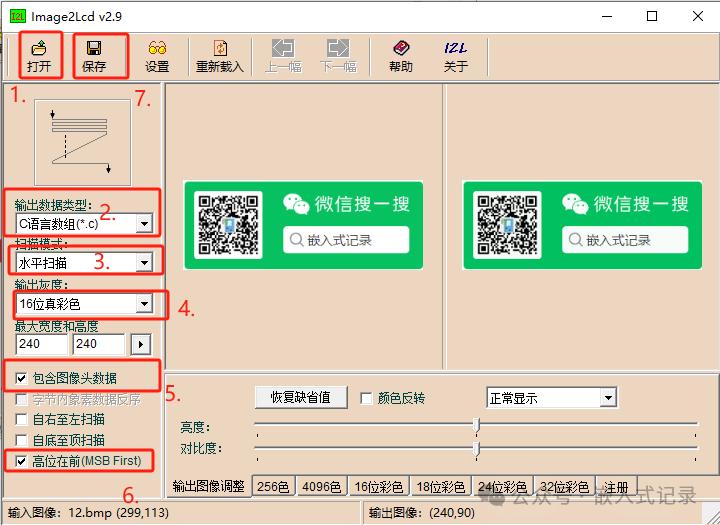

在这里插入图片描述添加显示的图片
在这里插入图片描述使用相应的代码来显示内容
在main.c进行编程,简简单单的下写下一些LCD屏幕的代码，测试一下。
int main(void){ /* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */ SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */ MX_GPIO_Init(); MX_SPI2_Init(); /* USER CODE BEGIN 2 */
LCD_Init(1); /* 初始化LCD为横屏 */ Draw_Init(); /* 初始化绘制系统 */ Draw_Clear(0); /* 清屏 */ Draw_String(0, 0, "www.stm32.com\r\nwww.keil.com", 0x0000ff00, 0); /* 绘制字符串 */ Draw_ChineseFont(0, 40, "欢迎关注独处东汉", 0xff0000, 0); /* 绘制汉字 */ extern const unsigned char gImage_test[43208]; Draw_Picture(0, 100, gImage_test); /* 绘制图片 */ Draw_Circle(60, 250, 50, 0xffffff); /* 画圆 */ Draw_Rectangle(180, 200, 280, 300, 0xffffff); /* 画矩形 */
/* USER CODE END 2 */
/* Infinite loop */ /* USER CODE BEGIN WHILE */ while (1) { HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin); HAL_Delay(500); /* USER CODE END WHILE */
/* USER CODE BEGIN 3 */ } /* USER CODE END 3 */}刷入板子，LCD上的屏幕能正常点亮，同时有一些api函数可以直接调用，可以正常显示汉字，显示图片等信息

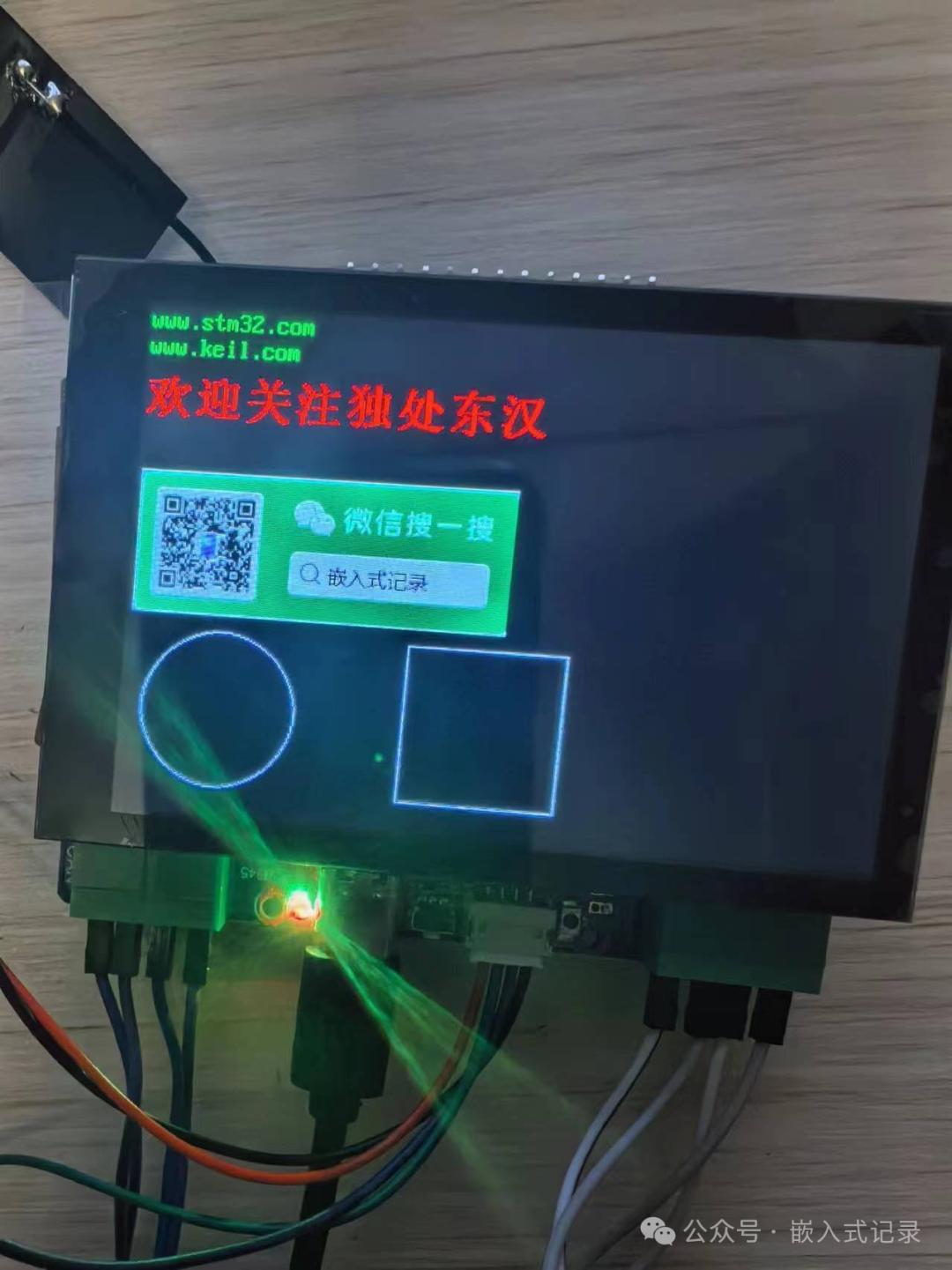

实验现象
在这里插入图片描述本文中使用的测试工程
https://download.csdn.net/download/weixin_44317448/89067623
