基于stm32(g0)实现低功耗（stop模式）中断唤醒实验

本文目标：基于stm32(g0)实现低功耗（stop模式）中断唤醒实验

按照本文的描述，应该可以跑通实验并举一反三。

先决条件：装有编译和集成的开发环境，比如：Keil uVision5、STM32CubeMX

使用外设：GPIO

前言

在一些使用电池供电的场合中，经常会涉及低功耗的技术。低功耗技术是指通过一些手段，使得系统在不影响功能的前提下，尽可能地降低功耗，延长电池的使用寿命。STM32系列单片机提供了多种低功耗模式，其中最常用的是STOP模式。

实验目的

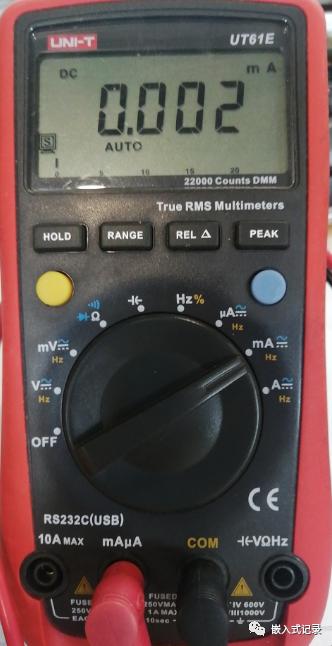

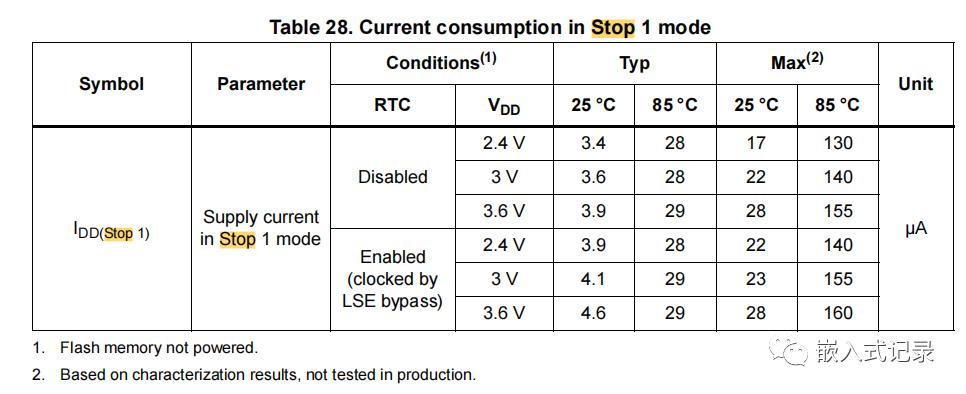

本文笔者使用现有的硬件进行验证，看看是否能达到芯片手册上所描述的功耗，而且能够正常通过外部中断进行唤醒。

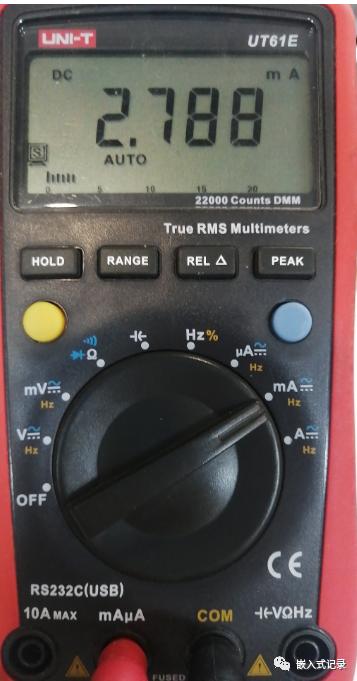

在这里插入图片描述

目标明确，开工。

搭建工程

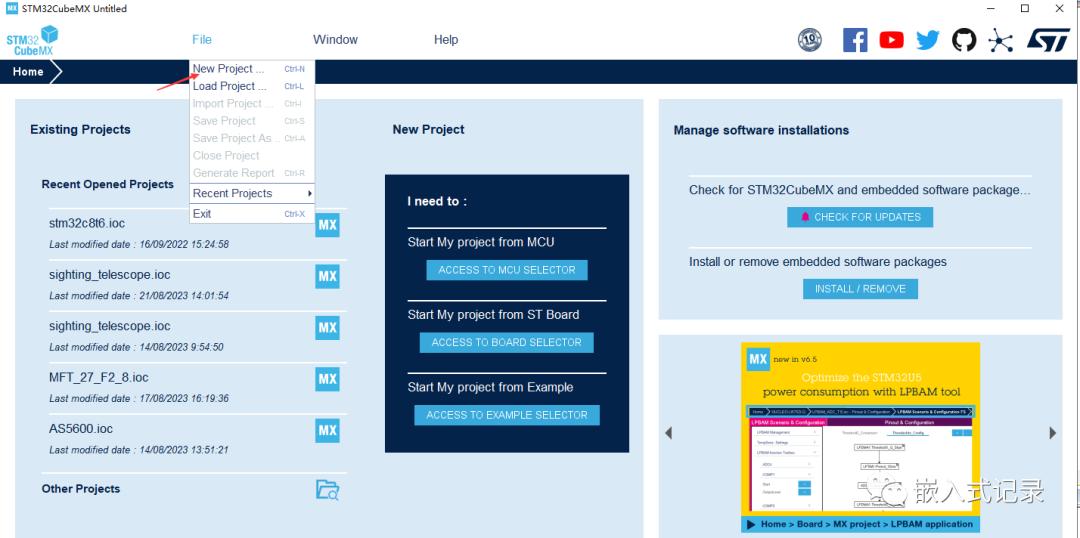

打开STM32CubeMX进行搭建工程：

在这里插入图片描述

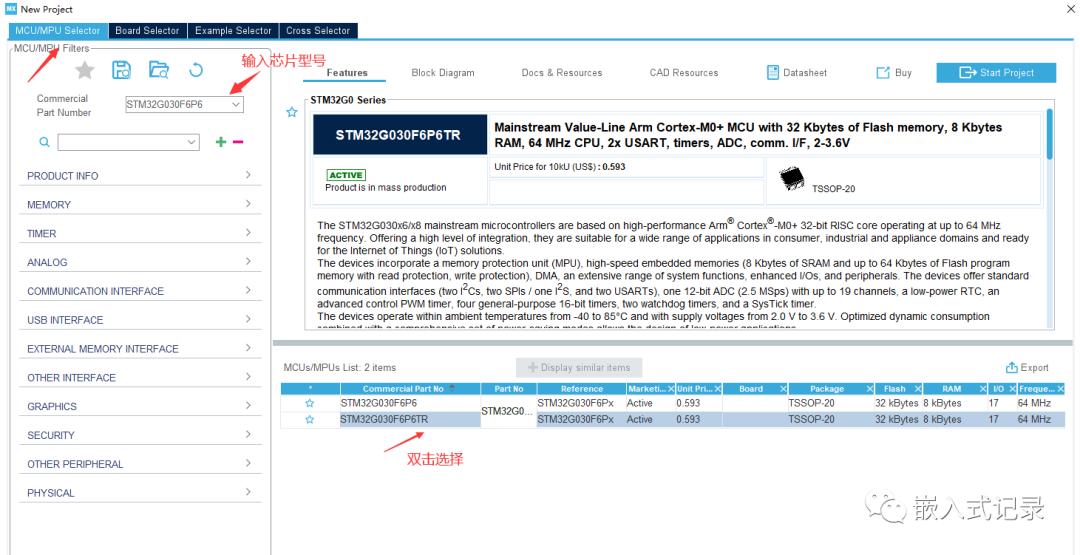

选择对应的mcu芯片进行构建：

在这里插入图片描述

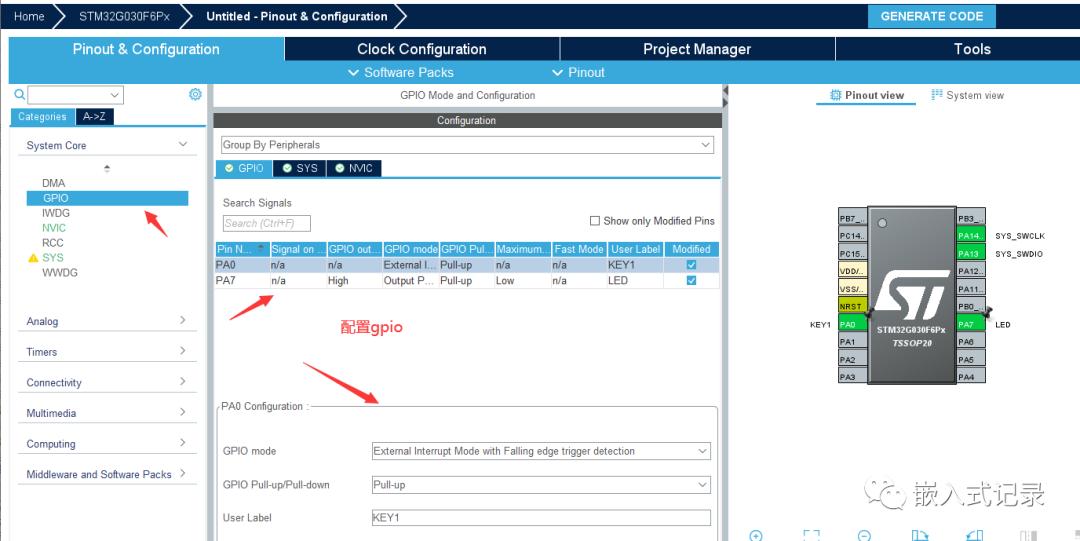

开启swd调试并简单配置gpio。

在这里插入图片描述

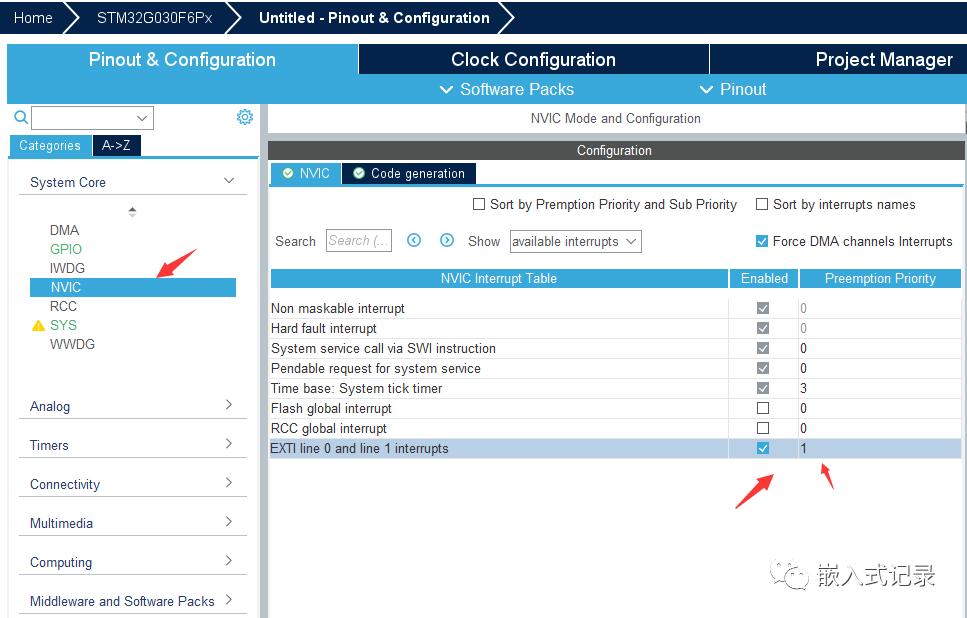

开启对应的中断

在这里插入图片描述

时钟界面选项卡：

在这里插入图片描述

这里我使用了8M尽可能低的系统频率进行运行。

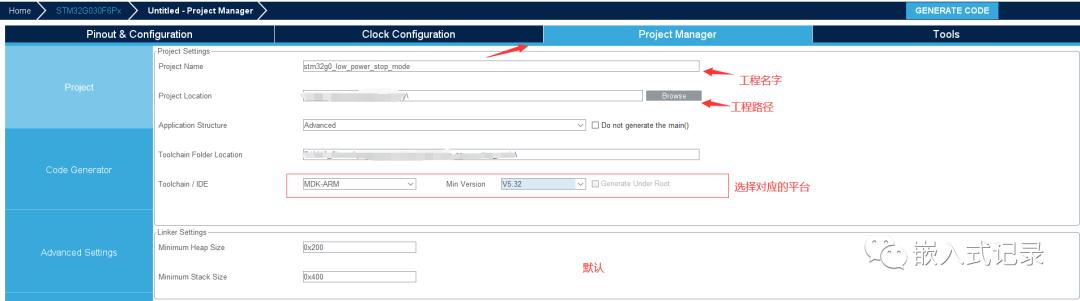

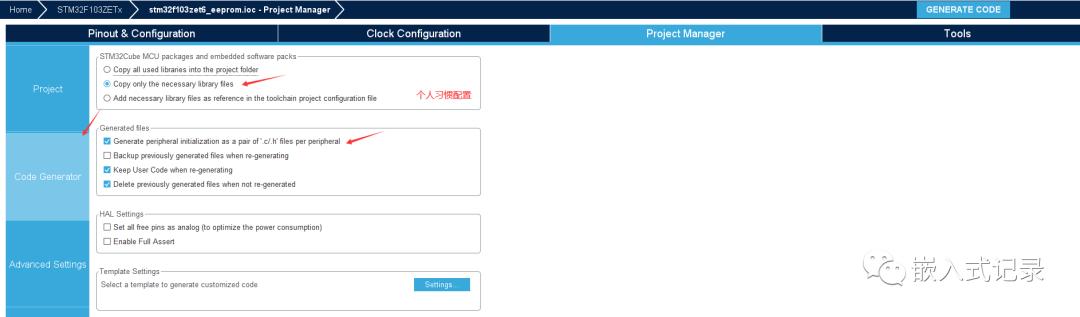

工程选项卡：

点击右上角的的生成代码：

在这里插入图片描述

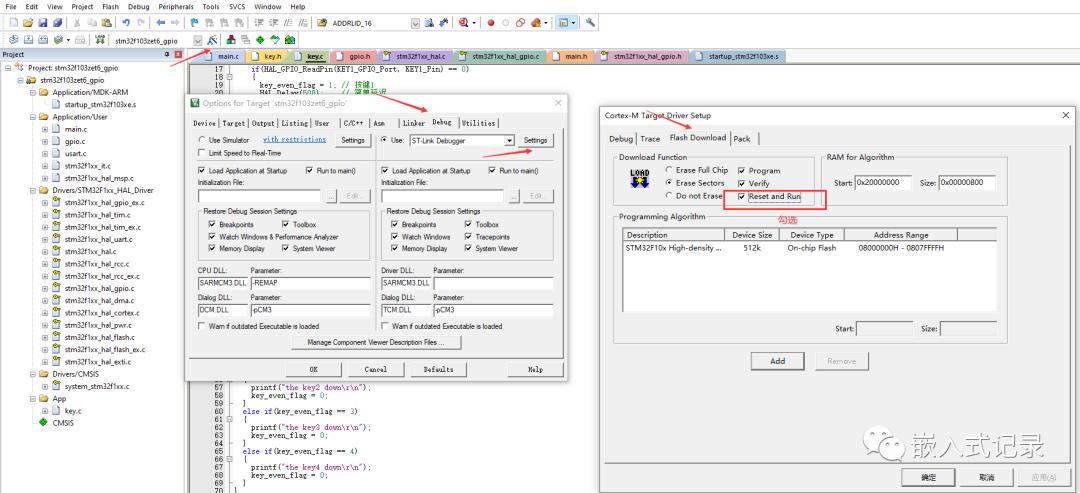

使用keil打开工程，编译工程，一切都是ok

在这里插入图片描述

编写代码实现需求

我这里的使用场景是系统上电延迟5s后，让系统进入低功耗，在按键中断触发时，程序可以从低功耗中唤醒，相关的代码片段如下：

/********************************************************************************* * 函数名：HAL_GPIO_EXTI_Falling_Callback * 描述：按键回调处理下降沿触发**********************************************************************************/void HAL_GPIO_EXTI_Falling_Callback(uint16_t GPIO_Pin){ switch(GPIO_Pin) { case KEY1_Pin: break; default: break; }}

/********************************************************************************* * 函数名：Low_Power_Set * 描述：对一些耗电高的外设设置重新配置一下**********************************************************************************/void Low_Power_Set(void){ HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET); GPIO_InitTypeDef GPIO_InitStruct = {0};

/* GPIO Ports Clock Enable */ __HAL_RCC_GPIOB_CLK_ENABLE(); __HAL_RCC_GPIOC_CLK_ENABLE(); __HAL_RCC_GPIOA_CLK_ENABLE();

/*Configure GPIO pins : PB7 PB8 PB9 PB0 PB1 PB2 PB3 PB4 PB5 PB6 */ GPIO_InitStruct.Pin = GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_0 |GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_4 |GPIO_PIN_5|GPIO_PIN_6; GPIO_InitStruct.Mode = GPIO_MODE_ANALOG; GPIO_InitStruct.Pull = GPIO_NOPULL; HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

/*Configure GPIO pins : PC14 PC15 */ GPIO_InitStruct.Pin = GPIO_PIN_14|GPIO_PIN_15; GPIO_InitStruct.Mode = GPIO_MODE_ANALOG; GPIO_InitStruct.Pull = GPIO_NOPULL; HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

/*Configure GPIO pins : PA0 PA4 PA5 PA6 PA7 PA8 PA11 PA12 PA15 */ GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6 |GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_11|GPIO_PIN_12 |GPIO_PIN_15; GPIO_InitStruct.Mode = GPIO_MODE_ANALOG; GPIO_InitStruct.Pull = GPIO_NOPULL; HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

/*Configure GPIO pin : PtPin */ GPIO_InitStruct.Pin = KEY1_Pin; GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING; GPIO_InitStruct.Pull = GPIO_PULLUP; HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

/* EXTI interrupt init*/ HAL_NVIC_SetPriority(EXTI0_1_IRQn, 1, 0); HAL_NVIC_EnableIRQ(EXTI0_1_IRQn); __HAL_RCC_GPIOB_CLK_DISABLE(); __HAL_RCC_GPIOC_CLK_DISABLE();}

/* USER CODE END 0 */

/** * @brief The application entry point. * @retval int */int main(void){ /* USER CODE BEGIN 1 */

/* USER CODE END 1 */

/* MCU Configuration--------------------------------------------------------*/

/* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init();

/* USER CODE BEGIN Init */

/* USER CODE END Init */

/* Configure the system clock */ SystemClock_Config();

/* USER CODE BEGIN SysInit */

/* USER CODE END SysInit */

/* Initialize all configured peripherals */ MX_GPIO_Init(); /* USER CODE BEGIN 2 */

/* USER CODE END 2 */

/* Infinite loop */ /* USER CODE BEGIN WHILE */ while (1) { /* USER CODE END WHILE */

/* USER CODE BEGIN 3 */ HAL_Delay(5000); // 进低功耗前对一些耗电的外设全部设置一下 Low_Power_Set(); __HAL_RCC_PWR_CLK_ENABLE(); HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI); SystemClock_Config(); // 重新初始化一下 MX_GPIO_Init(); // 重新初始化一下 } /* USER CODE END 3 */}

进入低功耗的代码是这个：

__HAL_RCC_PWR_CLK_ENABLE(); HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);

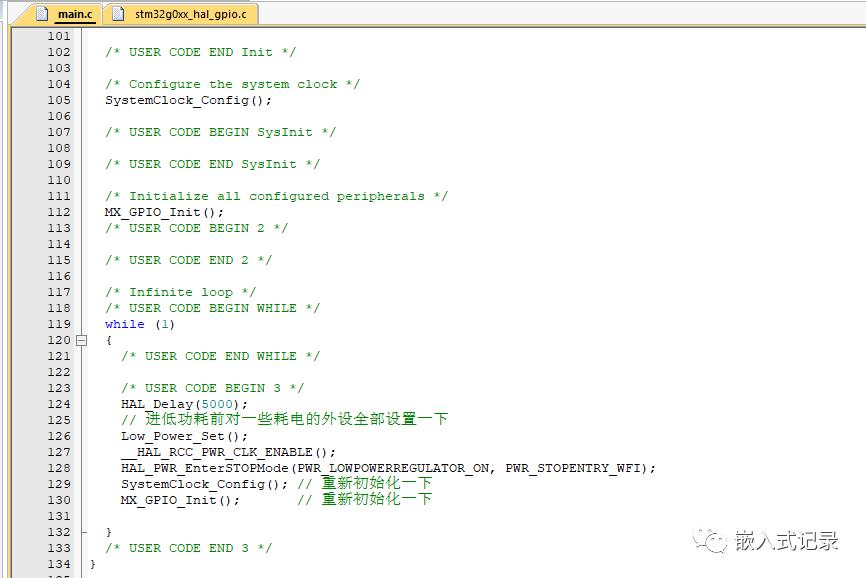

main.c中的编写的代码片段
