本文基于STM32F429IGT6+RGB(800*480)硬件平台，详细记录了如何利用STM32CubeMX将TouchGFX移植到STM32F429IGT6，并驱动RGB屏幕。相关软件的安装，可参考一文
1. STM32CubeMX配置

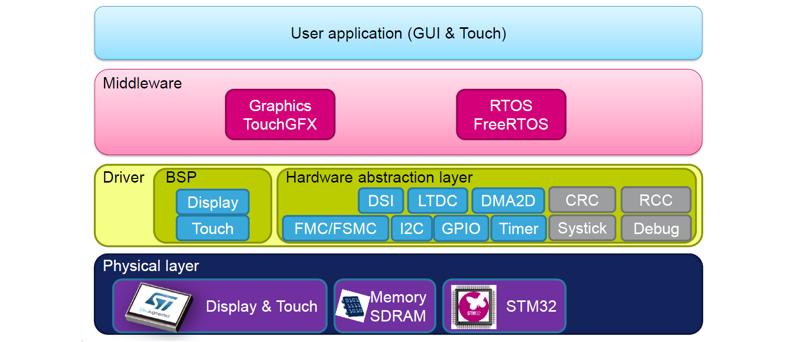

STM32CubeMX主要用来配置上面所示的应用框架图中的硬件抽象层和中间件层

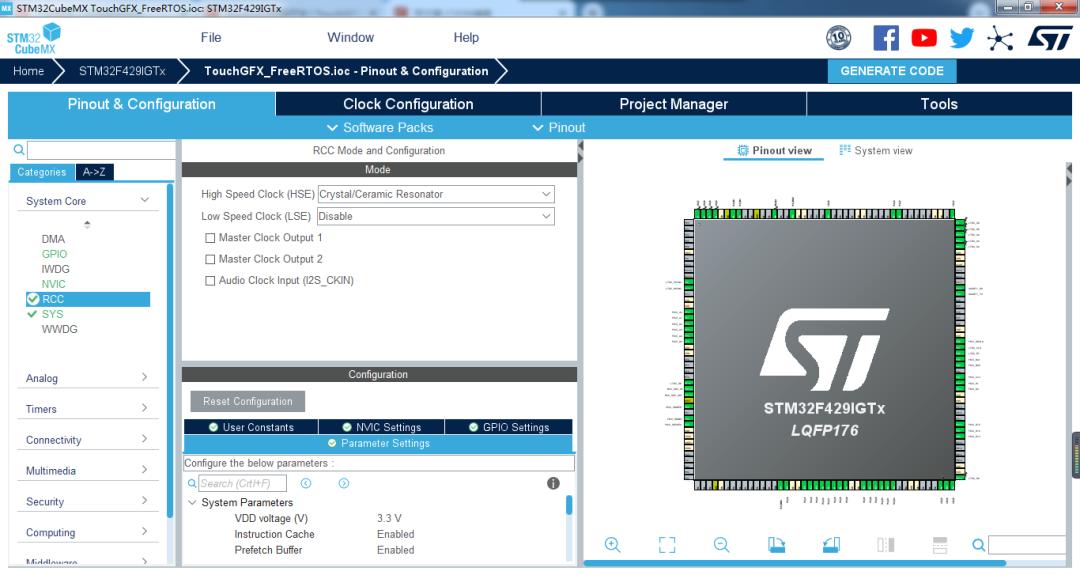

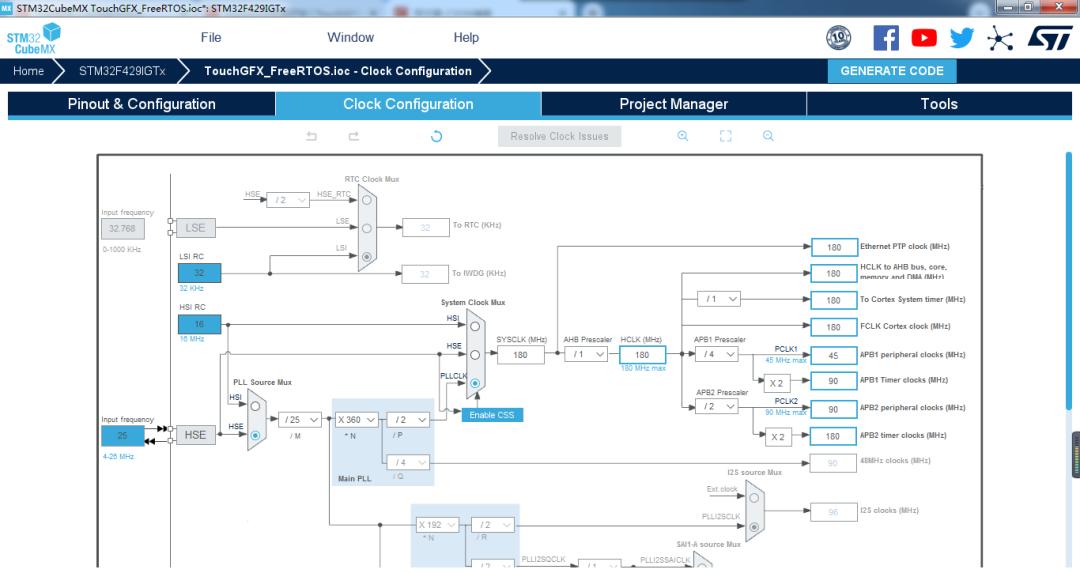

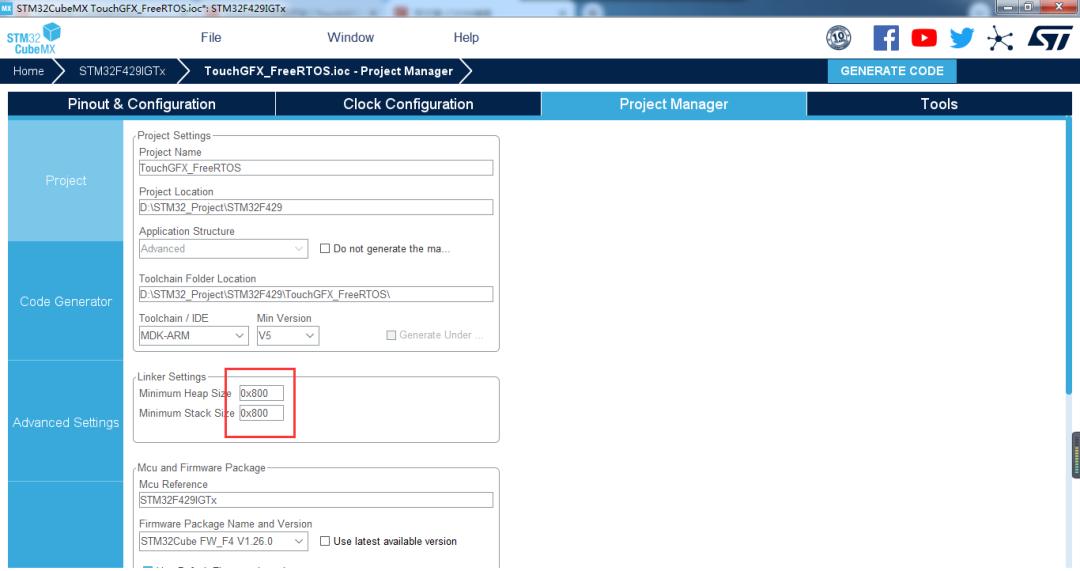

⏩ RCC系统时钟：高速外部时钟(HSE)配置为外部晶振

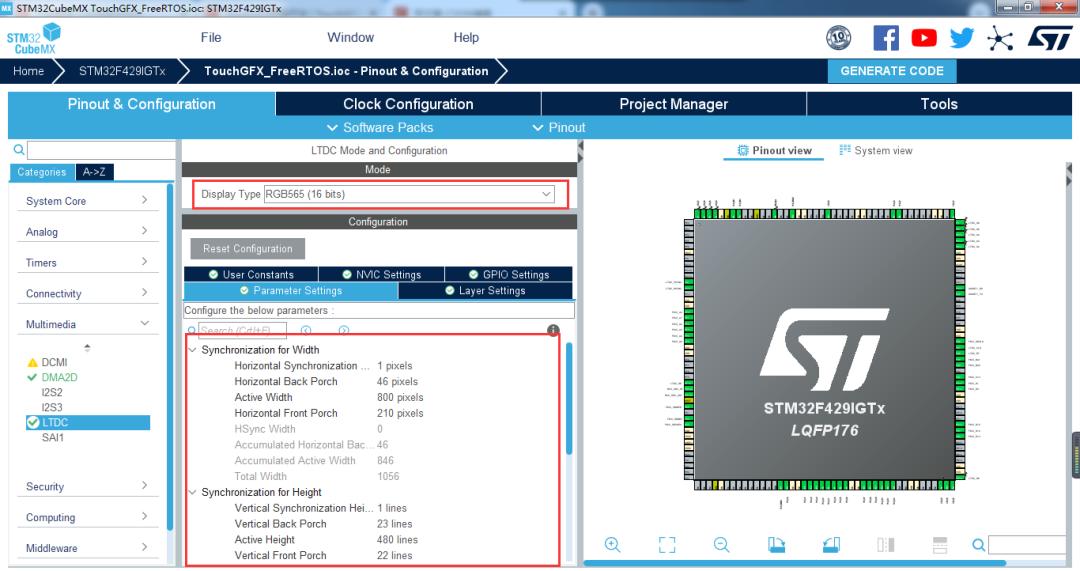

⏩ LTDC参数设置：根据使用的屏幕参数配置LTDC参数

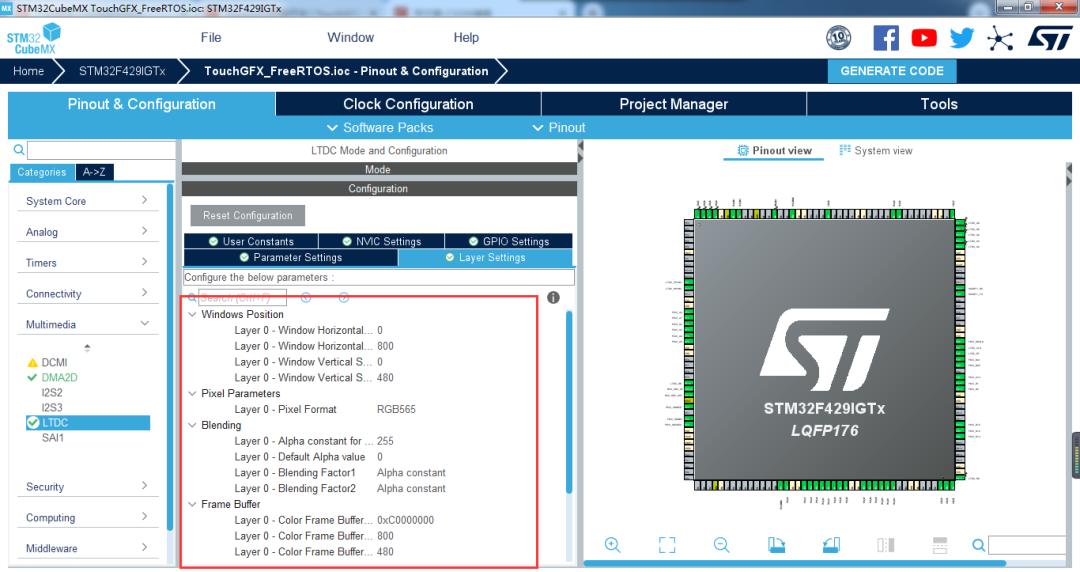

⏩ LTDC层设置：此处选择使用1层，帧缓存地址设置为SDRAM的首地址0XC0000000

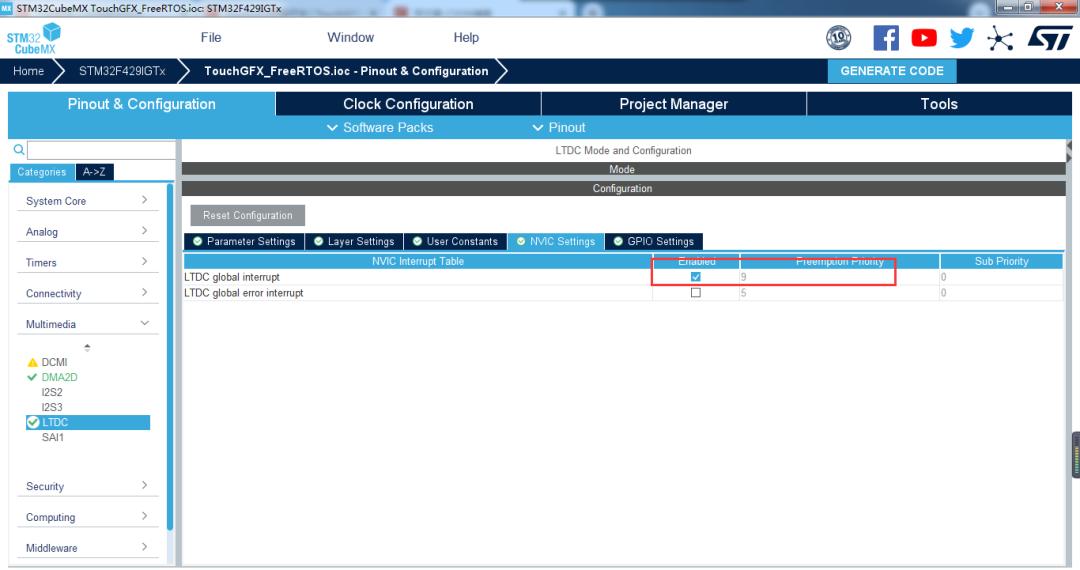

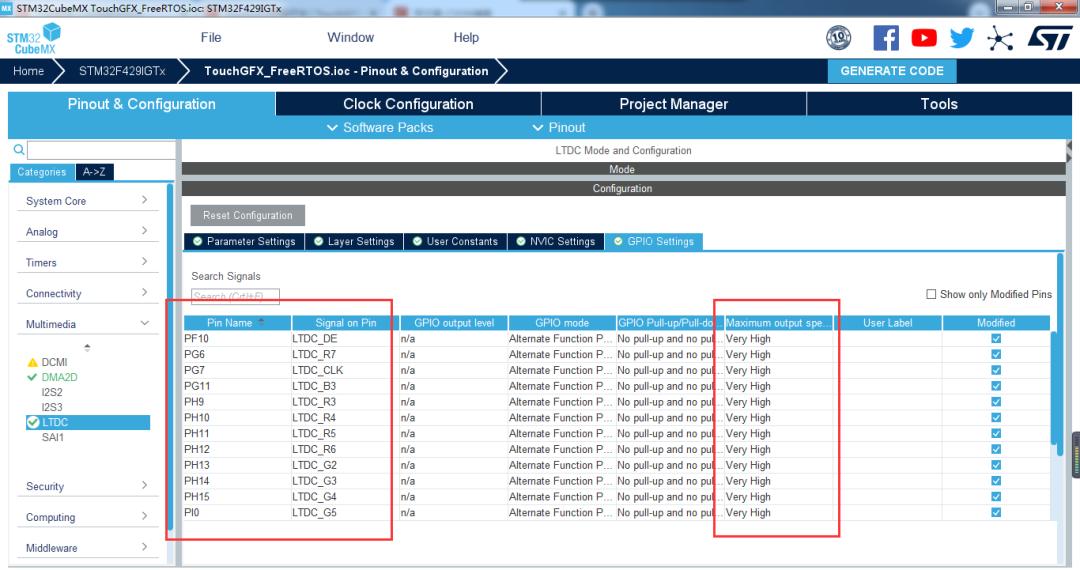

⏩ LTDC GPIO引脚设置：根据具体开发板的引脚连接，配置GPIO，注意要讲输出速度设置为“Very High”；并开启LTDC中断

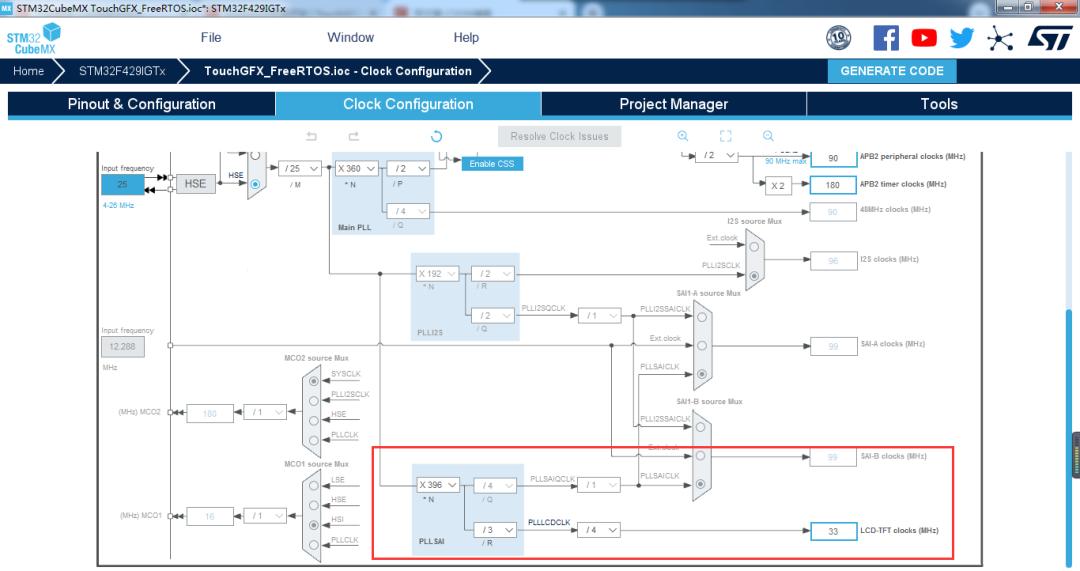

⏩ 时钟树配置：像素时钟大小为1056*705*60/1024/1024=42M，像素时钟最大值为42M，此处设置为33M(1056为总宽，705为总高)

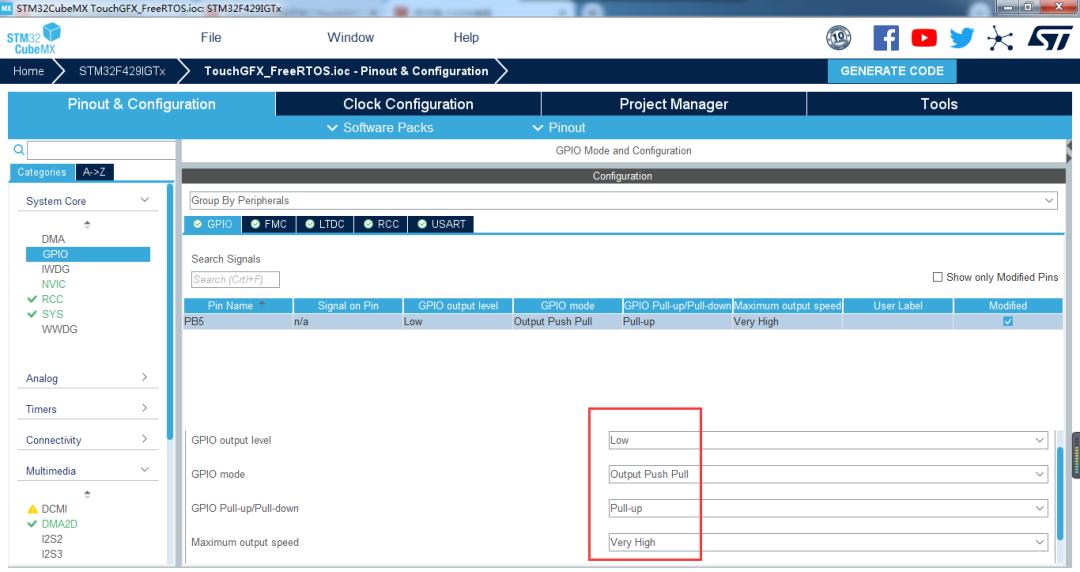

⏩ 背光引脚设置：本文开发板使用PB5作为背光引脚，设置为推挽输出

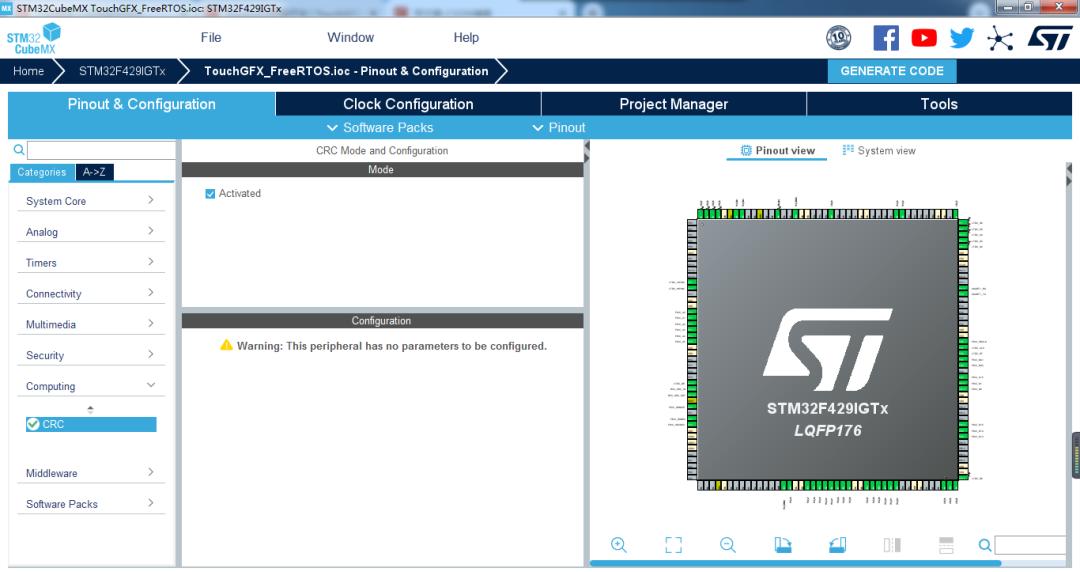

⏩ 激活CRC：TouchGFX需要开启CRC功能

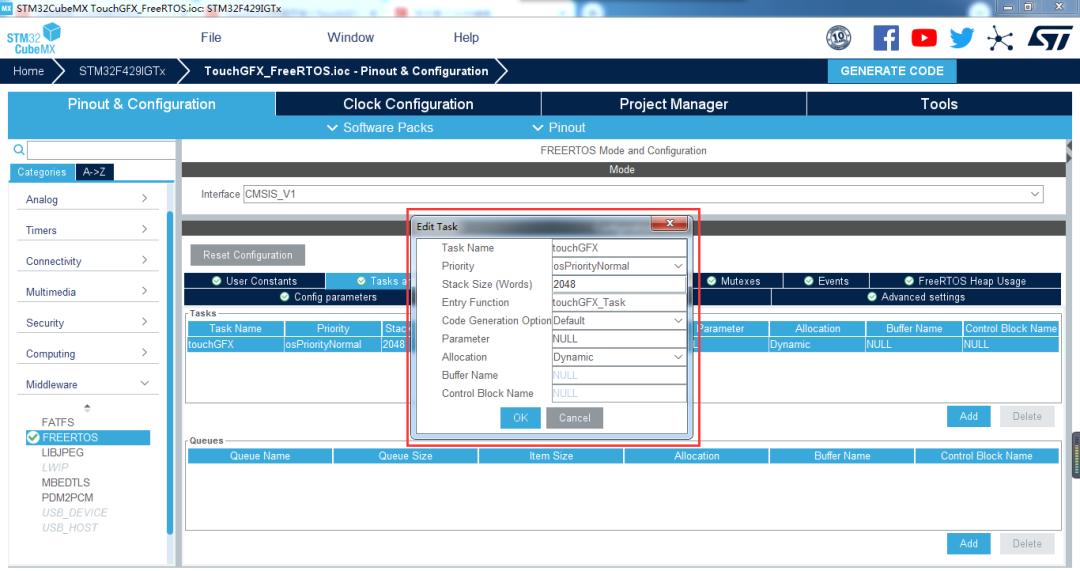

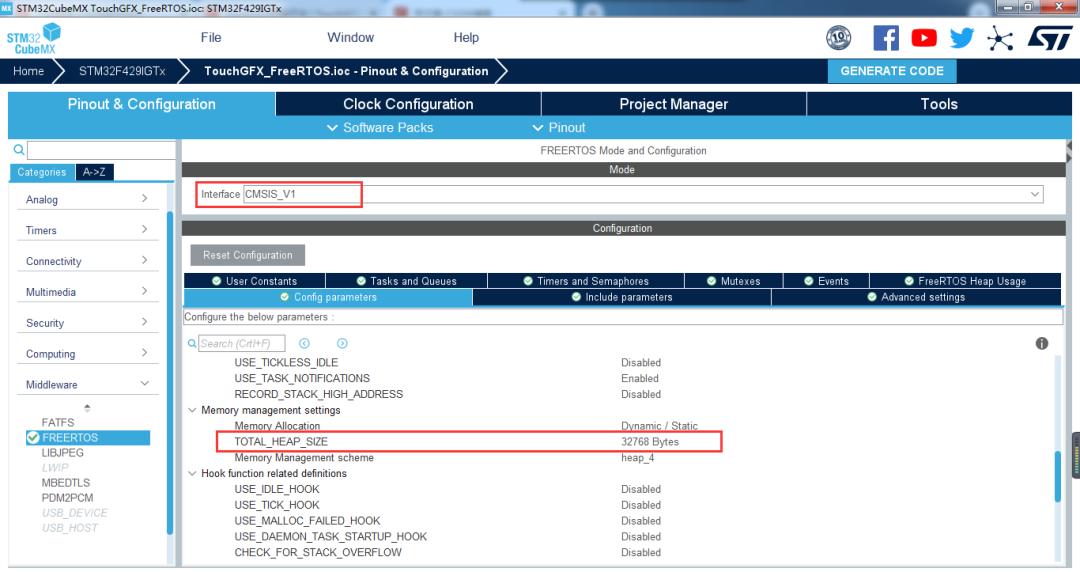

⏩ 激活FreeRTOS系统：heap大小设置为32768字节，其余默认配置；并添加一个TouchGFX任务

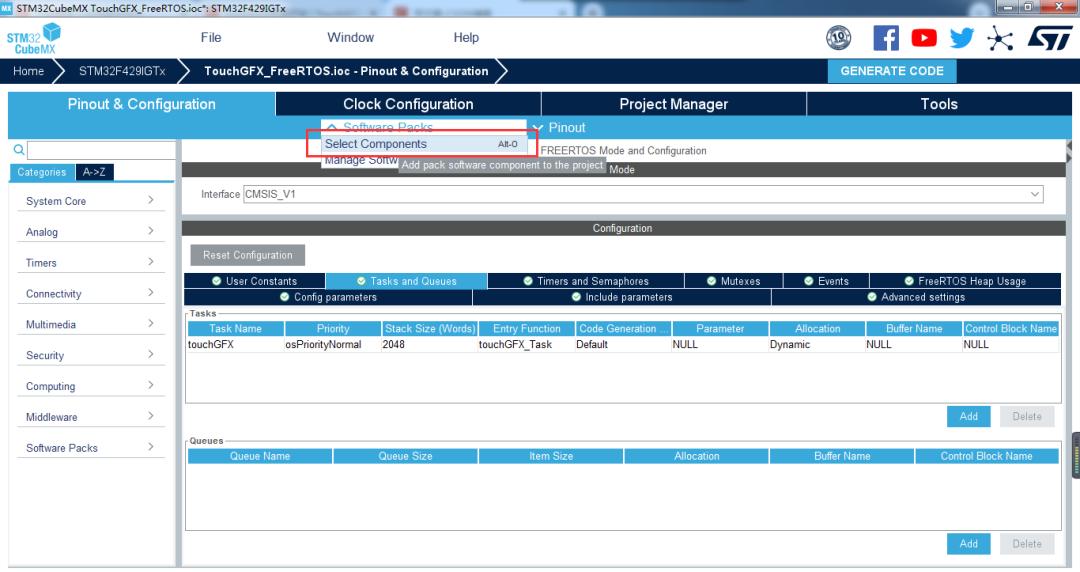

⏩ 选择Touchgfx组件包

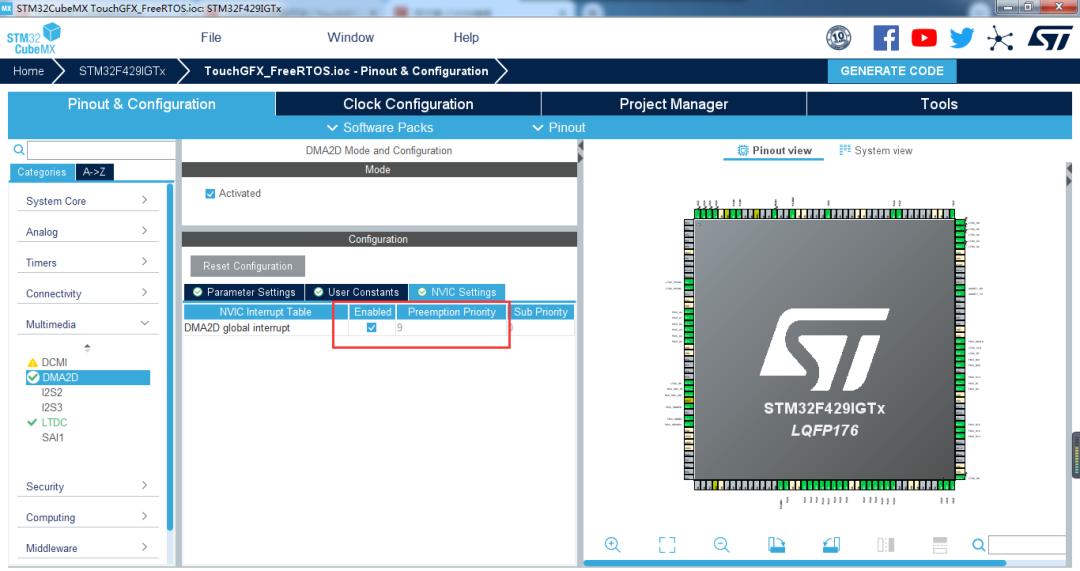

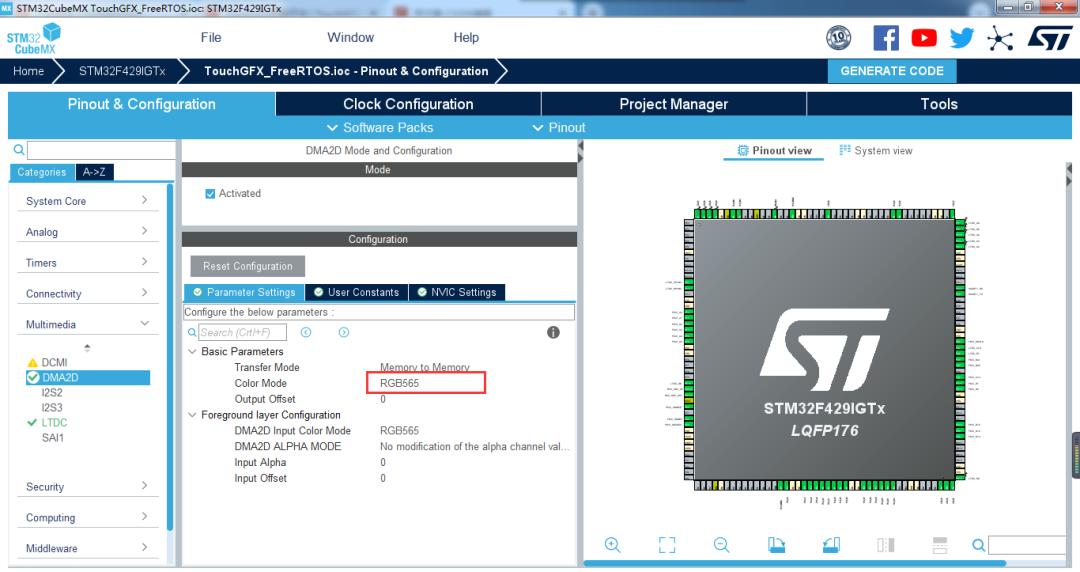

⏩ TouchGFX参数设置：选择双缓存，RGB565，开启DMA2D加速
STM32CubeMX生成工程后，先不用打开Keil工程。若此时编译Keil工程，会出现大量报错
2. TouchGFX Designer界面设计

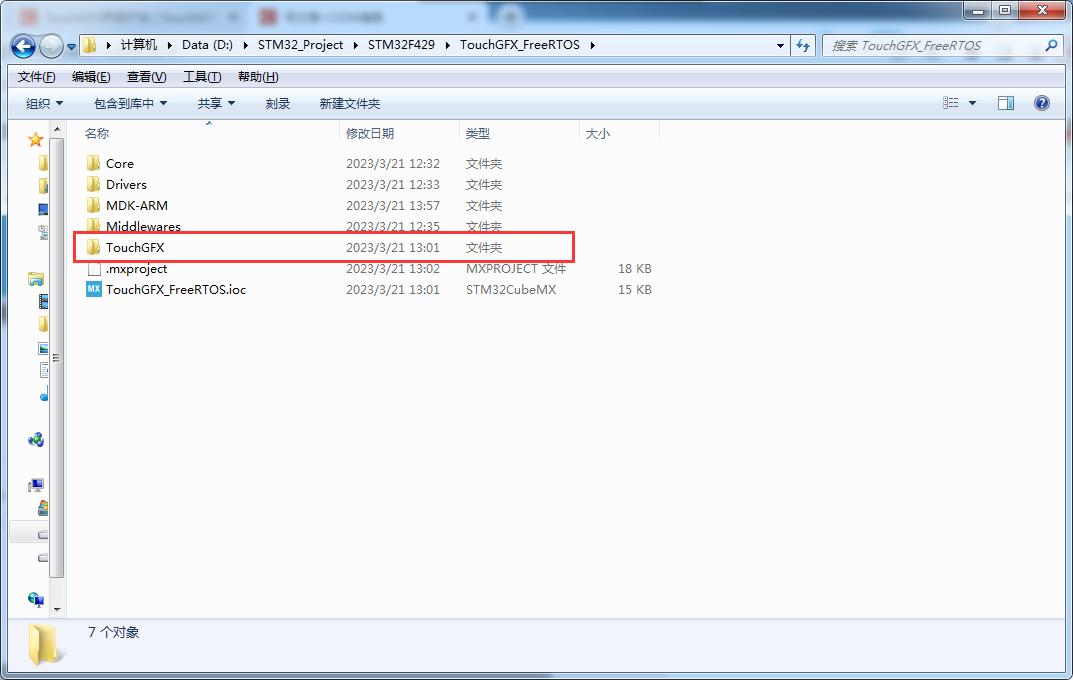

Keil工程生成后，还需要执行Touch Designer来设计UI部分，完善工程⏩ 生成工程后，在TouchGFX目录下有个ApplicationTemplate.touchgfx.part，点击即可打开TouchGFX Designer
⏩ 拖放一些控件后，点击Generate Code生成代码后，TouchGFX相关的代码就会自动添加进工程中
3. MKD-ARM Keil添加代码

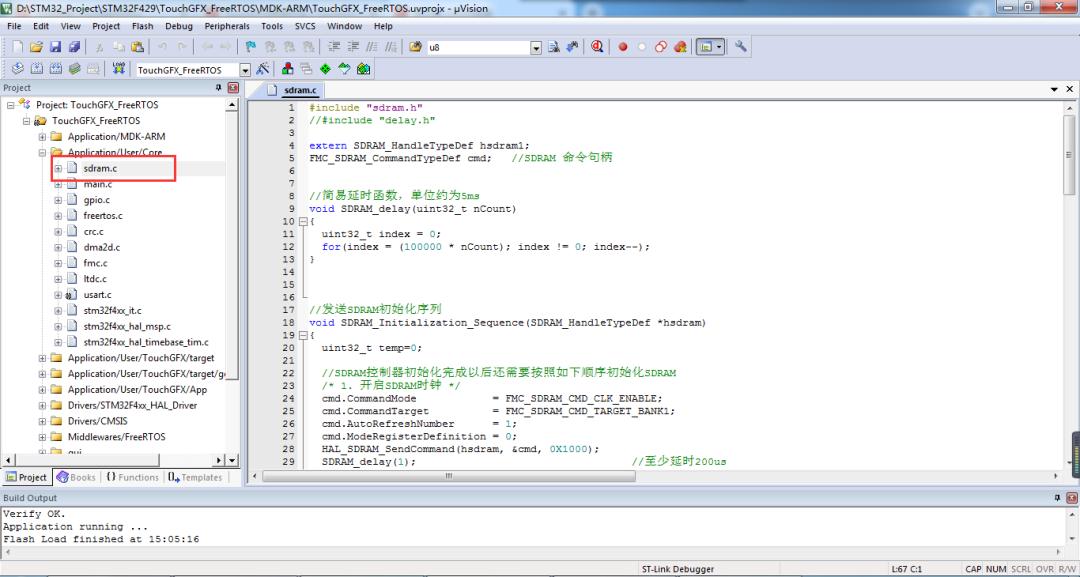

⏩ 添加SDRAM驱动源文件和头文件

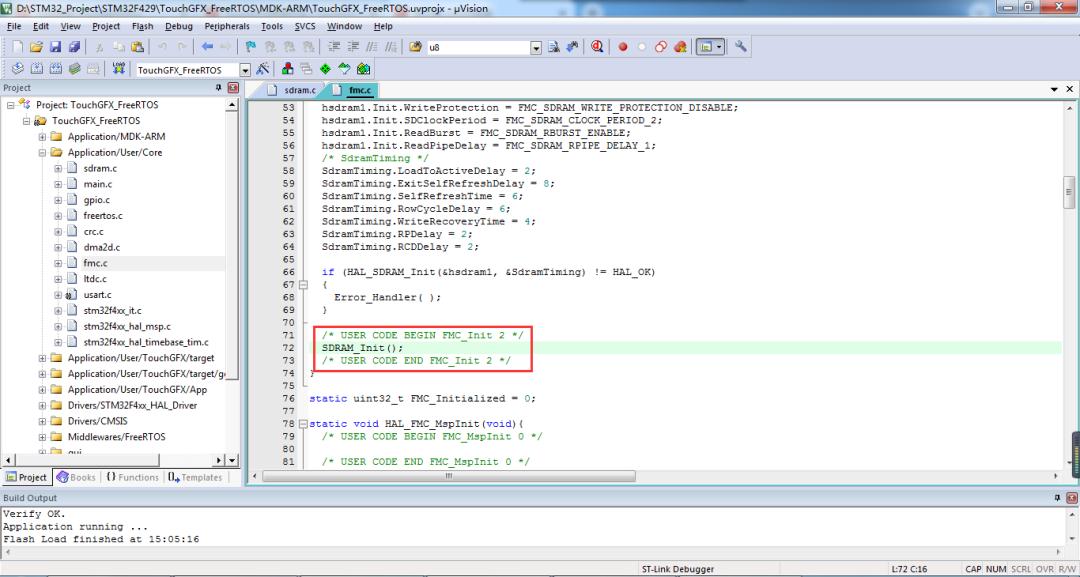

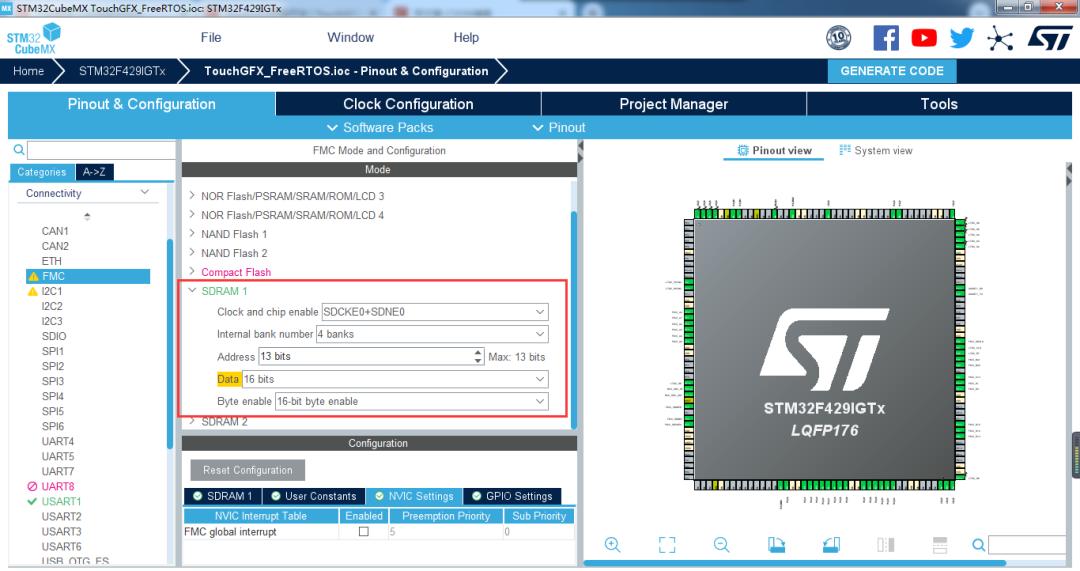

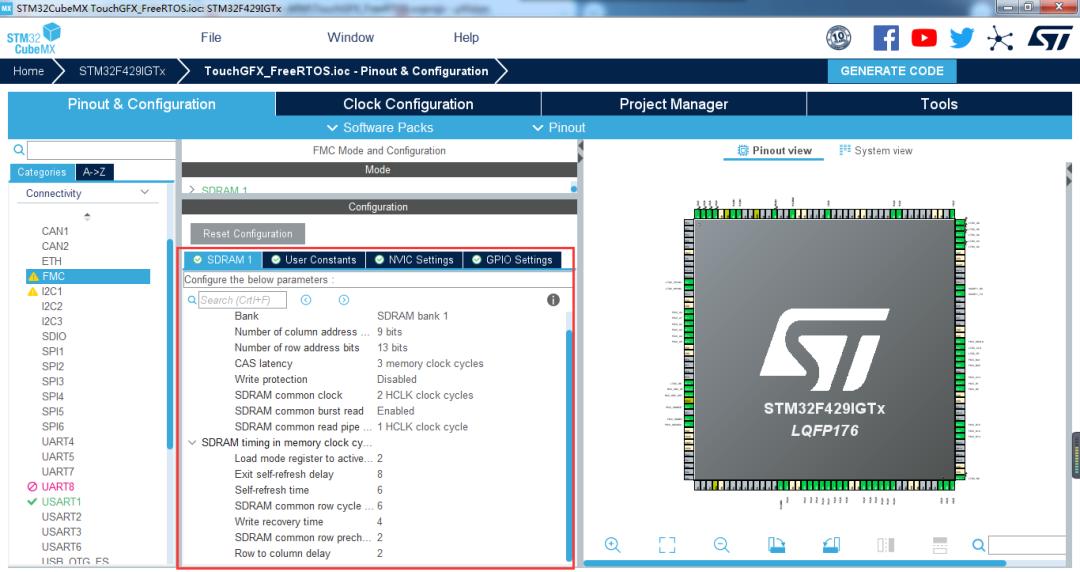

⏩ 在fmc.c文件MX_FMC_Init()函数中添加SDRAM初始化函数，将外存芯片驱动起来

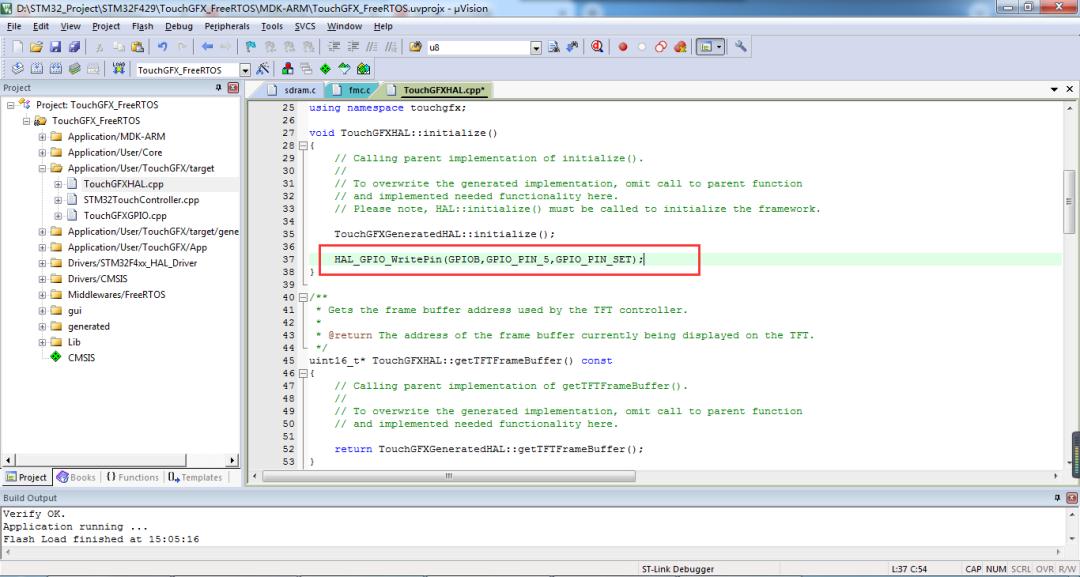

⏩ 在touchgfxhal.cpp文件中点亮屏幕背光

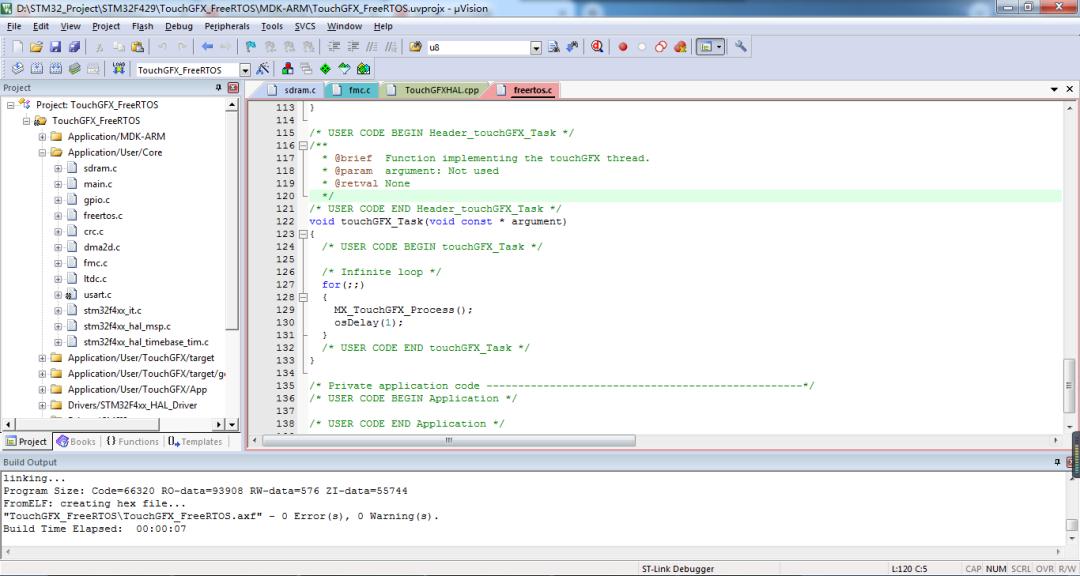

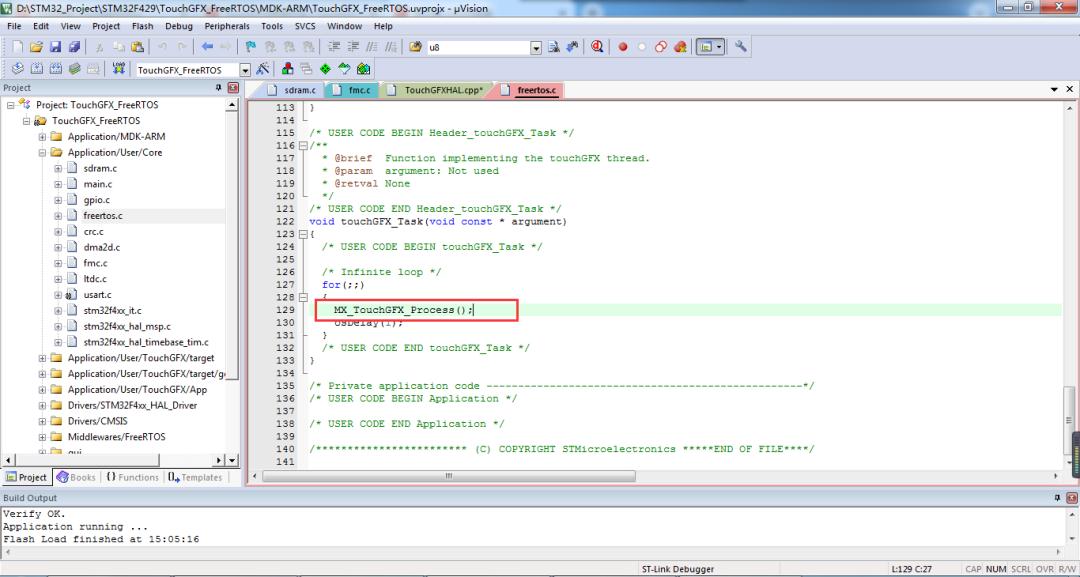

⏩ 添加相应任务中，添加TouchGFX处理函数
4. 下载测试
⏩ 编译无误后，下载到开发板中

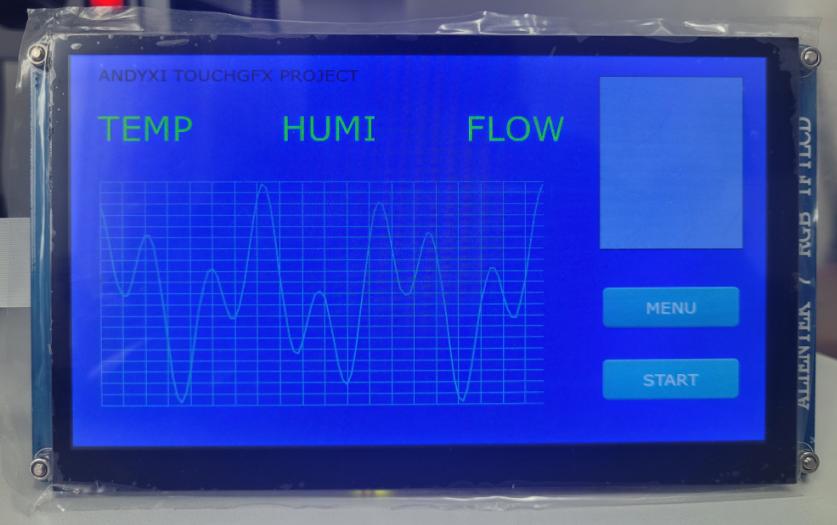

⏩ 如TouchGFX移植成功，开发板屏幕会显示TouchGFX Designer中设计好的界面
