LVGL案例分享--手把手教你移植到T113-i国产工业开发板

市面上有许多嵌入式GUI库可供选择，包括开源GUI库和闭源GUI库，开源GUI库：LVGL，EmWin等；闭源GUI库：TouchGFX，柿饼GUI等。

本次开发教程的测试板卡来自创龙科技的TLT113-EVM国产工业评估板，基于全志科技T113-i双核ARM Cortex-A7 + 玄铁C906 RISC-V + HiFi4 DSP异构多核处理器设计，ARM Cortex-A7处理器单元主频高达1.2GHz。

评估板由核心板和评估底板组成，核心板CPU、ROM、RAM、电源、晶振等所有元器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

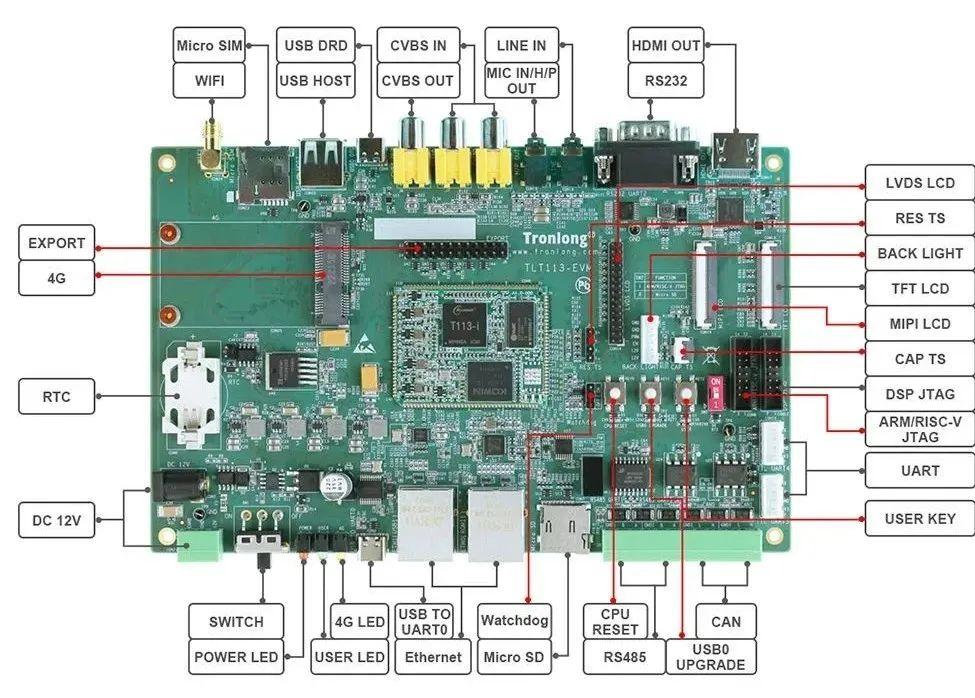

T113-i国产工业评估板硬件资源图解

此外，T113-i国产工业开发板的接口资源丰富，能够支持引出双路网口、双路CAN、双路USB、双路RS485、RS232等通信接口，同时引出LVDS LCD、TFT LCD、MIPI LCD、HDMI OUT、CVBS IN/OUT、LINE IN、MIC IN、H/P OUT等音视频多媒体接口，板载WIFI、4G（选配）模块，支持1080P@60fps JPEG/MJPEG视频硬件编码，支持4K@30fps H.265、4K@24fps H.264视频硬件解码，方便用户快速进行产品方案评估与技术预研。

获取详细的T113-i规格书等资料

可长按二维码识别下载

本篇文章主要描述如何将LVGL8.1移植到创龙科技的T113-i开发板上。

LVGL

LVGL，全名“Littlev Graphics Library”，是一个开源的图形库，主要用于在嵌入式系统上创建图形用户界面（GUI）。它是用C语言编写的，旨在高效和可定制，因此在各种微控制器平台和显示硬件上开发用户界面时备受欢迎。

LVGL的特性

轻量级：LVGL旨在轻量且高效，适用于资源受限的嵌入式系统，这些系统具有有限的内存和处理能力。
高度可定制：LVGL允许开发人员根据项目要求定制GUI元素的外观和行为。
小部件库：它提供了各种预设计的图形小部件，如按钮、标签、滑块、列表等，以简化交互式用户界面的创建。
事件驱动：LVGL是事件驱动的，这意味着它会响应用户输入和其他事件以触发操作或状态更改。
硬件支持：LVGL支持各种显示和输入硬件，包括不同类型的显示器（TFT、OLED等）和输入设备（触摸屏、按钮等）。
积极的社区：LVGL有一个积极而支持性的社区，为其开发提供了资源并提供开发人员帮助。
跨平台：LVGL可以在各种微控制器平台上使用，适用于各种嵌入式系统。

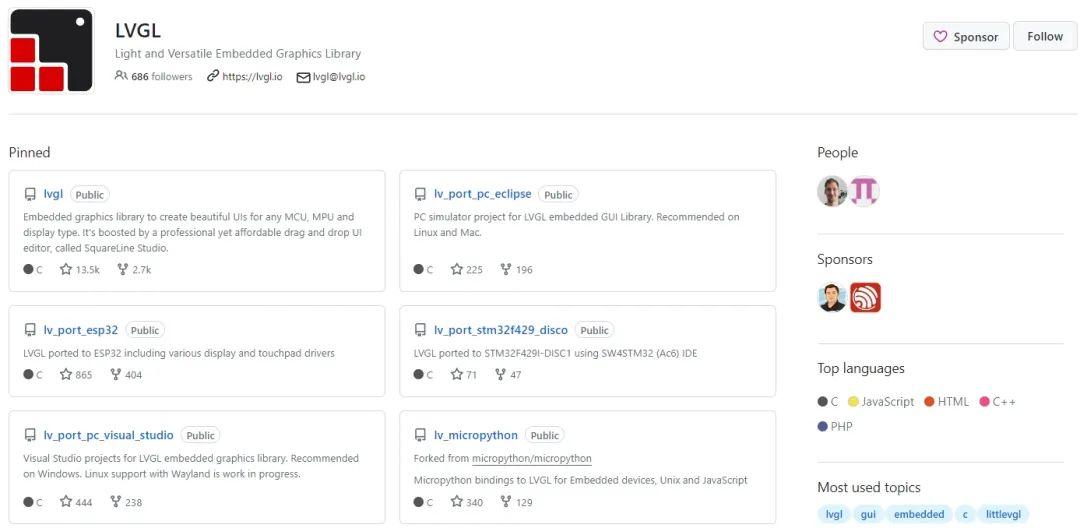

LVGL的开源链接：https://github.com/lvgl

LVGL移植

下载源码仓库

lvgl代码下载链接：https://github.com/lvgl/lvgl/archive/refs/tags/v8.1.0.tar.gz

lv_demos代码下载链接：https://github.com/lvgl/lv_demos/archive/refs/tags/v8.1.0.tar.gz

lv_drivers代码卸载链接：https://github.com/lvgl/lv_drivers/archive/refs/tags/v8.1.0.tar.gz

lv_port_linux_frame_buffer代码卸载链接：https://github.com/lvgl/lv_port_linux_frame_buffer.git，通过git clone下载，然后切换到v8.2分支

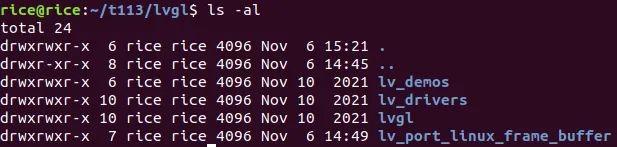

将所有代码写在下来之后，代码目录如下:

源码文件移植

创建目录：lvgl，用于存放我们工程源码

将lvgl源码复制进lvgl目录下

将lv_drivers源码复制进lvgl目录下

将lv_demos源码复制进lvgl目录下

从lvgl中复制lv_conf_template.h到lvgl，并重命名为lv_conf.h

从lv_drivers中复制lv_drv_conf_template.h到lvgl，并重命名为lv_drv_conf.h

从lv_demo中复制lv_demo_conf_template.h到lvgl，并重命名为lv_demo_conf.h

从lv_port_linux_frame_buffer中复制main.c和Makefile到lvgl下

将文件移植完之后，代码目录如下:

修改配置文件

修改lv_conf.h，此文件为lvgl的配置文件

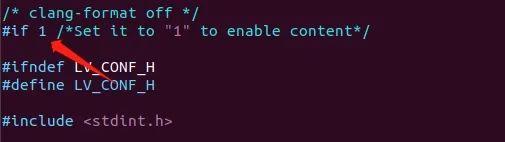

使能lv_conf.h头文件，将#if 0修改为#if 1

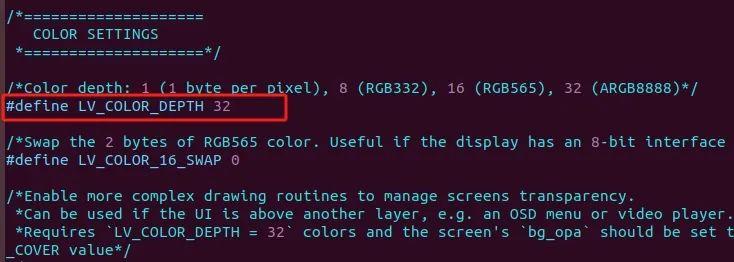

根据驱动（可在设备树中查看）选择像素点对应像素格式的大小，否则显示可能乱码

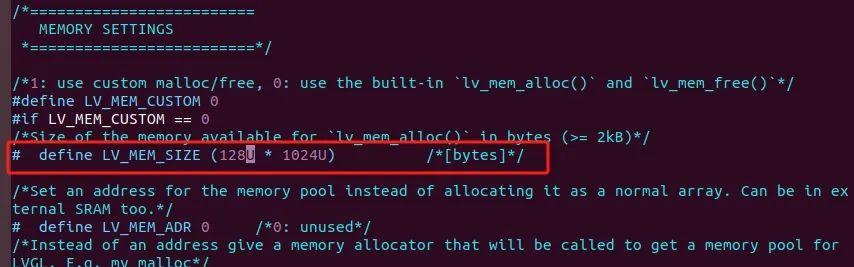

修改显存大小

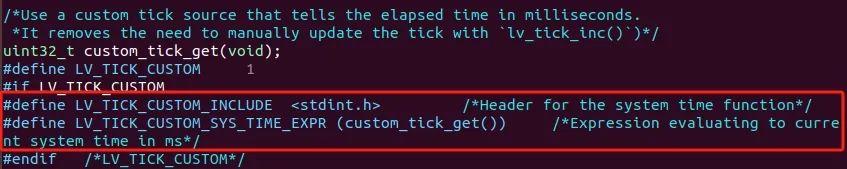

设置Tick定时器配置函数

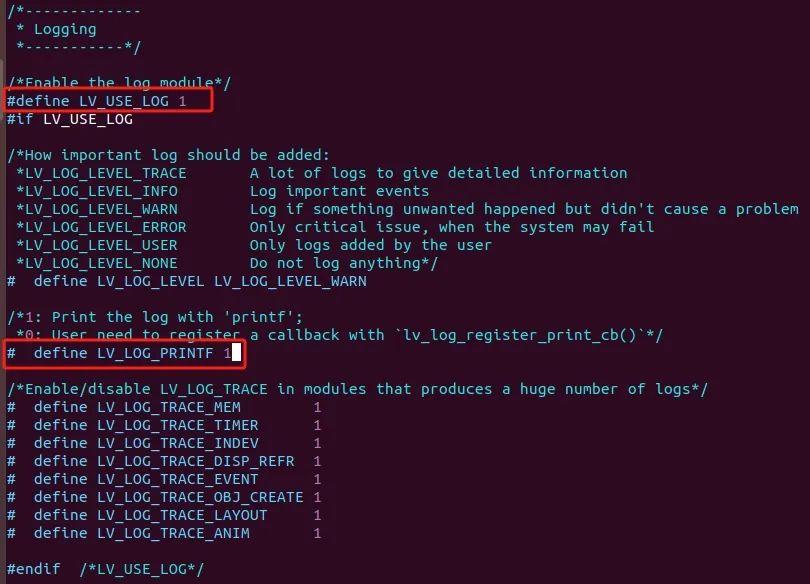

查看log，使能LV_USE_LOG，设置打印的log等级并选择打印Log的接口

测试的样例中用到不同字号的字体，需要使能用到的字体

修改lv_drv_conf.h，此文件为驱动配置文件

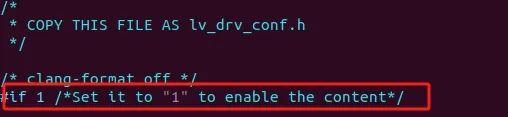

使能修改lv_drv_conf.h头文件，将#if 0修改为#if 1

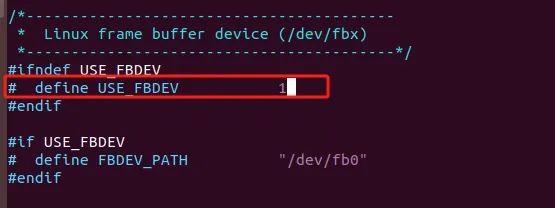

使能LCD显示：使能USE_FBDEV，路径设置成/dev/fb0，根据板子LCD的实际情况设置

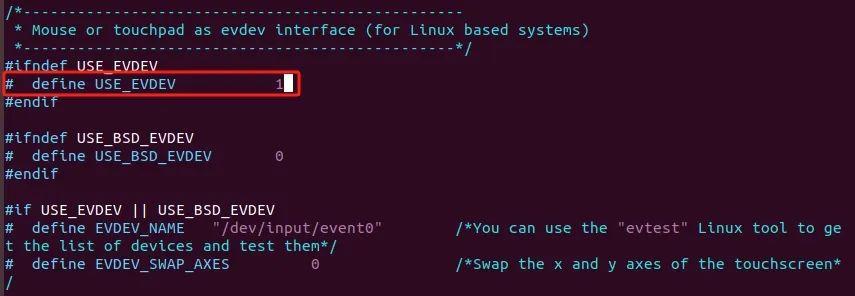

使能鼠标或者触摸屏

修改lv_demo_conf.h，此文件为测试用例配置文件

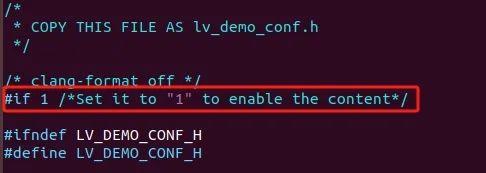

使能修改lv_demo_conf.h头文件，将#if 0修改为#if 1

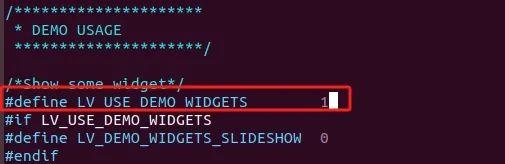

使能LV_USE_DEMO_WIDGETS测试用例

修改main.c文件，此文件为lvgl程序的主程序

修改lvgl的demos头文件

修改lvgl显示的分比率，我是采用HDMI屏幕，分辨率为：1920 * 1080

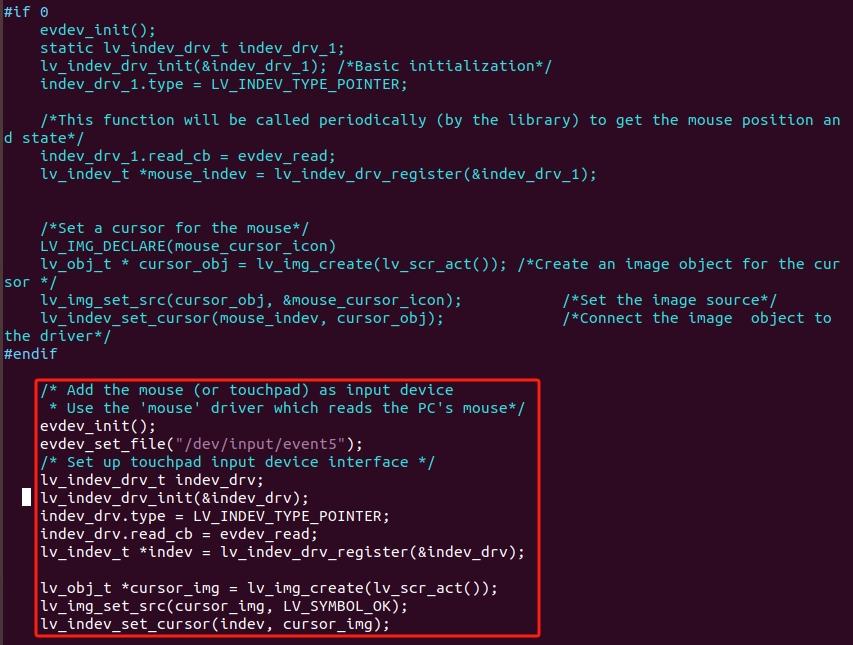

修改鼠标的配置，我的鼠标的设备节点为：/dev/input/event5

修改Makefile文件，此文件为构建工程脚本

修改构建工具链路径，需要选择T113-i的交叉工具链，工具链路径为：xxx/T113-i_v1.0/out/gcc-linaro-5.3.1-2016.05-x86_64_arm-linux-gnueabi/bin/arm-linux-gnueabi-gcc

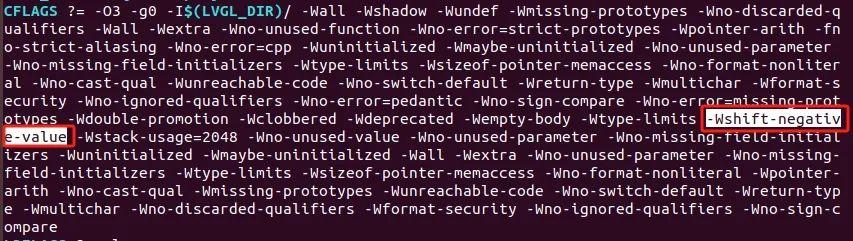

由于工具链不支持编译选项-Wshift-negative-value，直接伤处对应编译选项。

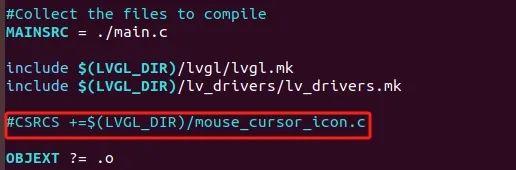

因为没有鼠标的图标文件，所以把鼠标图标的配置注释掉

增加测试样例的编译，包含其构建脚本

LVGL编译验证

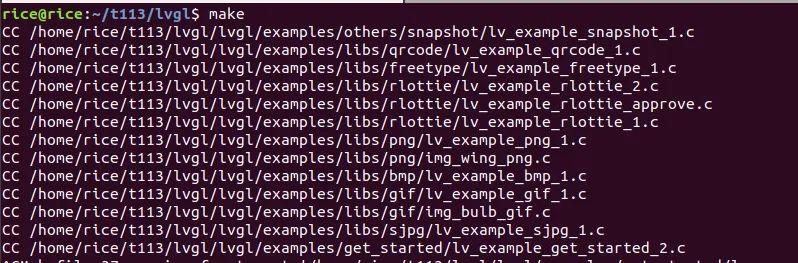

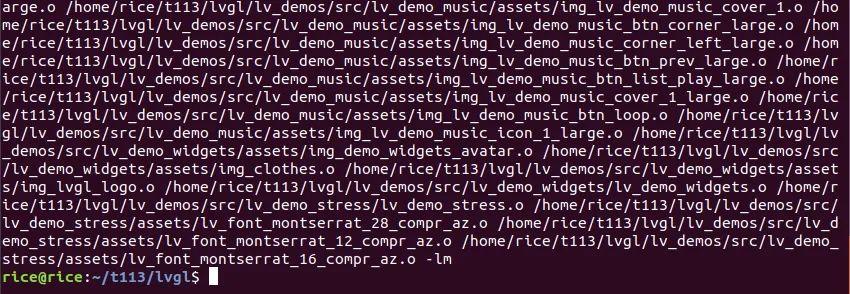

编译，在lvgl工程目录下进行构建，执行make命令

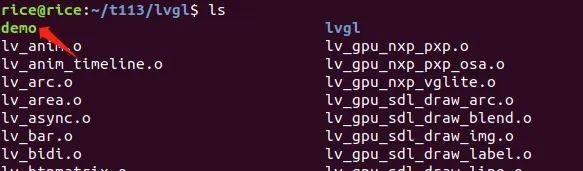

编译完之后，会在当前目录下生成demo可执行文件

验证，我们将可执行文件demo拷贝到板子上

在板子运行LVGL实例

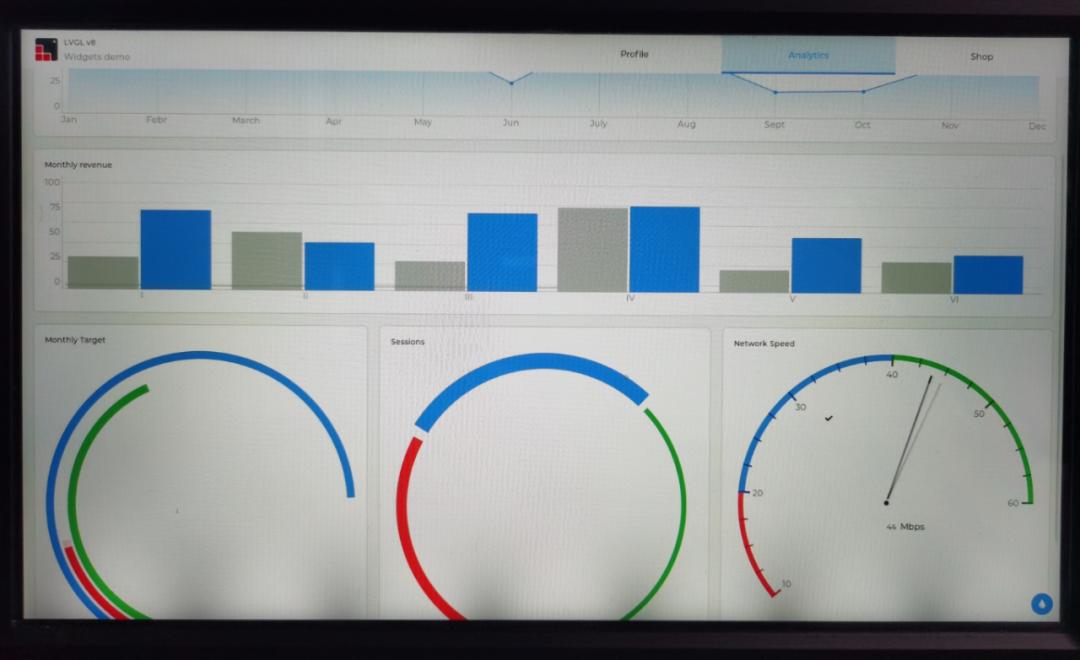

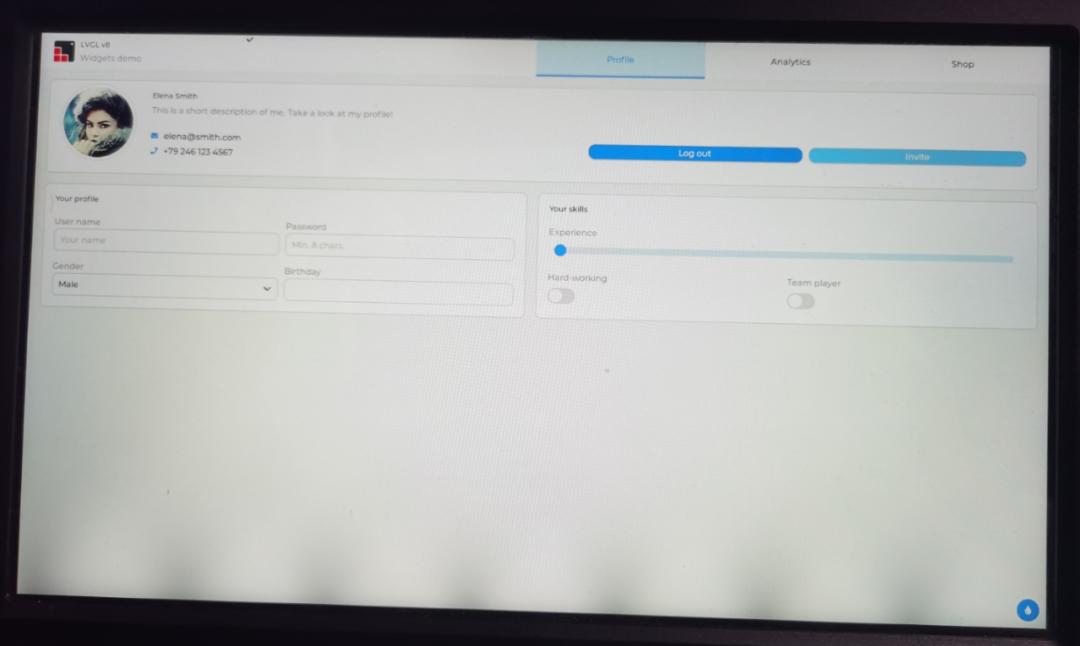

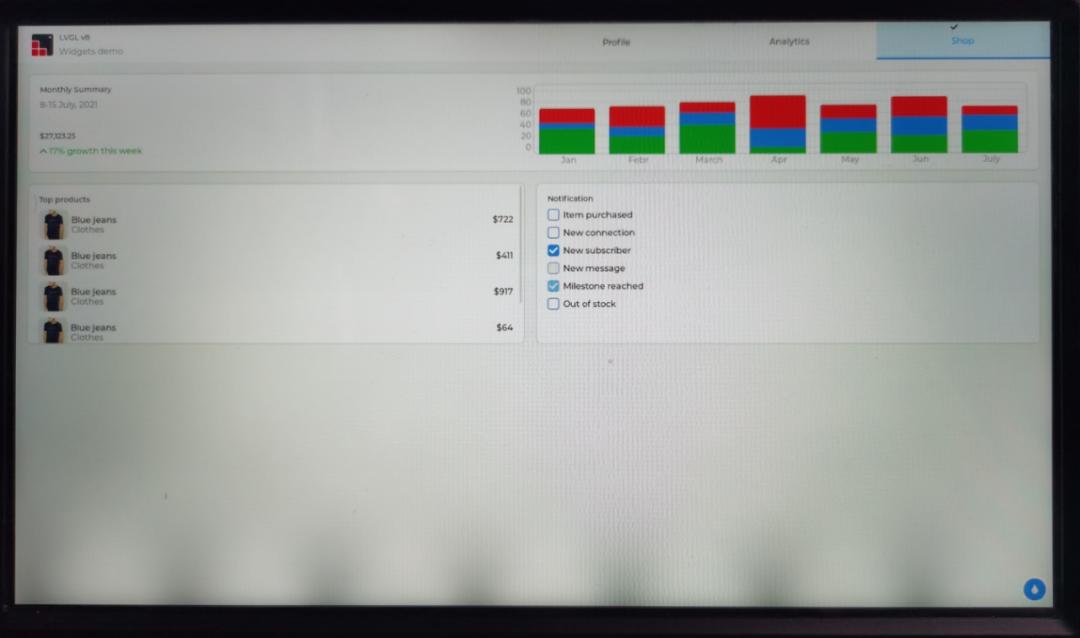

运行结果：

总结

lvgl在Linux上的移植是比较简单快捷的；只需要修改几个配置文件，即可在目标上运行，对我们部署UI非常方便。
lvgl在T113-i上运行整体效果还可以，流畅度整体满意，适合做一些项目的落地。
lvgl的是跨平台的，所以写一个应用可以多端部署，避免了重复开发的过程。
