QT编写一个JLINK烧录工具
2024-07-04
概述
- 作者一直有一个想法，就是写一个功能强大的桌面小工具，里面集成各种平时开发要用的工具。例如：串口助手，网络助手，下载工具等。那么如何也带来几个问题：
问题1：那么如何呈现在桌面上也是一个非常重要的问题 -- 桌面悬浮窗。问题2：工具的名字 -- RTOOL(米饭工具)问题3：是否贡献整个工具 -- 分为两个版本：开源版本和公司项目版本（已经发布了V1.0版本）。
- 本篇文章介绍RTOOL的JLINK烧录小工具，那为什么要在RTOOL中集成JLINK的烧录工具呢？原因：

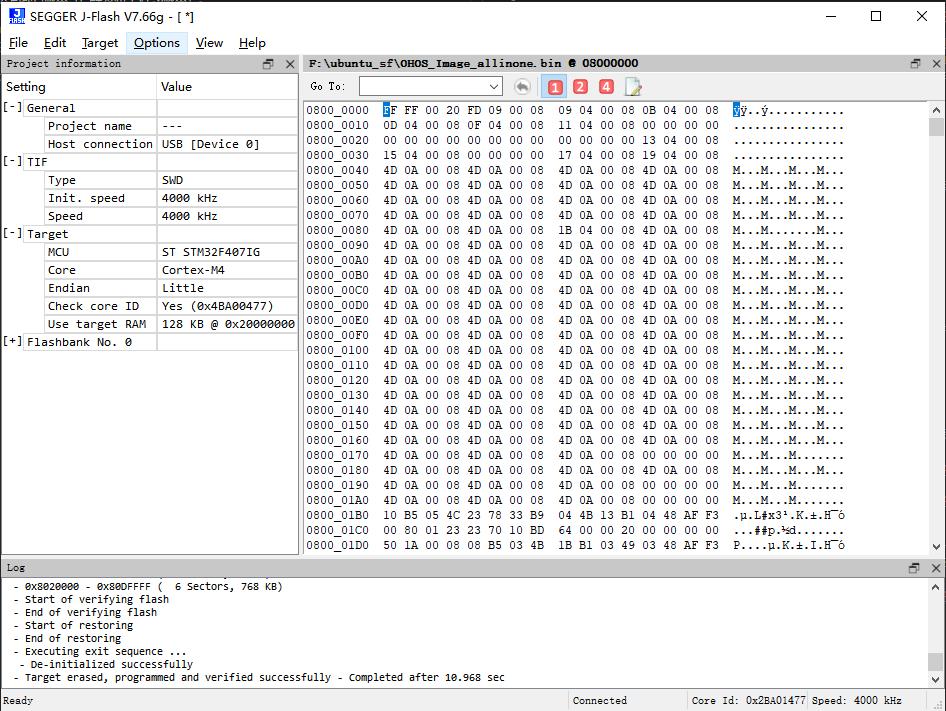

像MCU，我们如果使用GCC构建我们的程序后，没有IDE的支撑，就需要使用JFLASH这样的工具进行烧录，这个操作流程还是挺多步骤的。
方便我们对固件进行动手术，如对固件进行加密处理，对芯片ram，flash进行随心所欲的操作。- 参考：https://www.amobbs.com/thread-5690311-1-1.html?_dsign=48d76ae6
原理说明

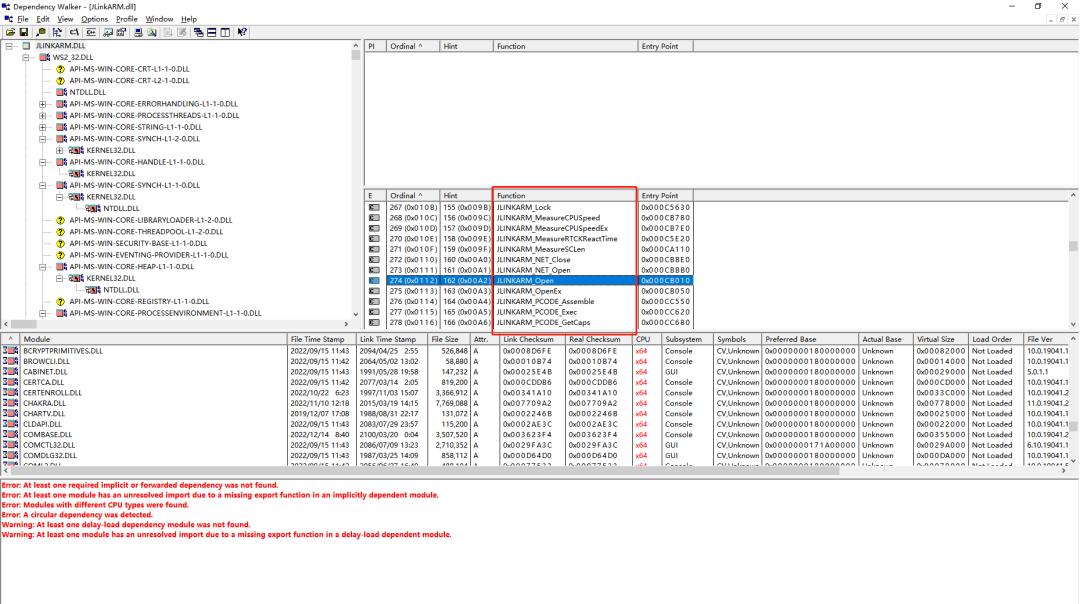

- 我们在使用JFlash烧录工具时，实际JFlash是通过调用JLinkARM.dll动态库提供的接口进行操作的。那么我们可以通过Dependency walker对JLinkARM.dll进行分析。获取到dll库中所有函数符号。
- QT提供了QLibrary类可以动态加载dll，所以结合获取的函数符号，我们可以定义一些列函数指针指向对应的符号。
开发流程

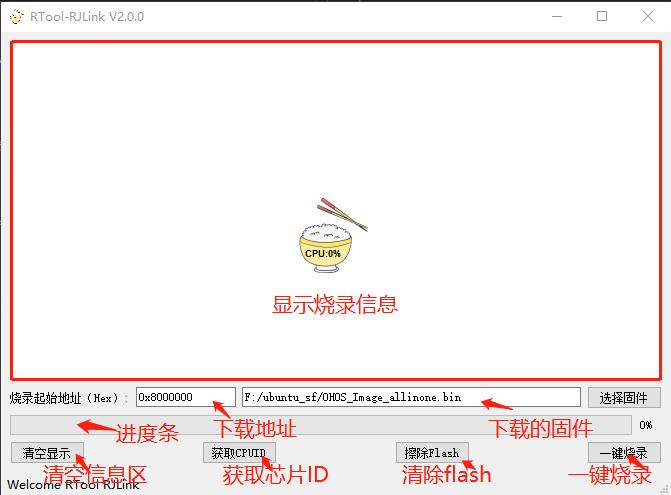

UI设计，实际可以很简单，目的也是简化JFlash的操作流程：
定义对接动态库JLinkARM.dll的一系列函数指针，头文件RJlinkARM.h：#ifndef RJLINKARMH
#define RJLINKARMH
//JLINK TIF
#define JLINKARM_TIF_JTAG 0
#define JLINKARM_TIF_SWD 1
#define JLINKARM_TIF_DBM3 2
#define JLINKARM_TIF_FINE 3
#define JLINKARM_TIF_2wire_JTAG_PIC32 4
//RESET TYPE
#define JLINKARM_RESET_TYPE_NORMAL 0
#define JLINKARM_RESET_TYPE_CORE 1
#define JLINKARM_RESET_TYPE_PIN 2
typedef bool (*rjlinkOpenFunc)(void);
typedef void (*rjlinkCloseFunc)(void);
typedef bool (*rjlinkIsOpenFunc)(void);
typedef unsigned int (*rjlinkTIFSelectFunc)(int);
typedef void (*rjlinkSetSpeedFunc)(int);
typedef unsigned int (*rjlinkGetSpeedFunc)(void);
typedef void (*rjlinkResetFunc)(void);
typedef int (*rjlinkHaltFunc)(void);
typedef void (*rjlinkGoFunc)(void);
typedef int (*rjlinkReadMemFunc)(unsigned int addr, int len, void *buf);
typedef int (*rjlinkWriteMemFunc)(unsigned int addr, int len, void *buf);
typedef int (*rjlinkWriteU8Func)(unsigned int addr, unsigned char data);
typedef int (*rjlinkWriteU16Func)(unsigned int addr, unsigned short data);
typedef int (*rjlinkWriteU32Func)(unsigned int addr, unsigned int data);
typedef int (*rjlinkEraseChipFunc)(void);
typedef int (*rjlinkDownloadFileFunc)(const char *file, unsigned int addr);
typedef void (*rjlinkBeginDownloadFunc)(int index);
typedef void (*rjlinkEndDownloadFunc)(void);
typedef bool (*rjlinkExecCommandFunc)(const char* cmd, int a, int b);
typedef unsigned int (*rjlinkReadRegFunc)(int index);
typedef int (*rjlinkWriteRegFunc)(int index, unsigned int data);
typedef void (*rjlinkSetLogFileFunc)(char *file);
typedef unsigned int (*rjlinkGetDLLVersionFunc)(void);
typedef unsigned int (*rjlinkGetHardwareVersionFunc)(void);
typedef unsigned int (*rjlinkGetFirmwareStringFunc)(char *buff, int count);
typedef unsigned int (*rjlinkGetSNFunc)(void);
typedef unsigned int (*rjlinkGetIdFunc)(void);
typedef bool (*rjlinkConnectFunc)(void);
typedef bool (*rjlinkIsConnectedFunc)(void);
#endif // RJLINKARMH
通过QT提供了QLibrary类加载dll，然后函数指针指向对应的函数符号：- 通过头文件RJlinkARM.h定义的函数指针类型定义对应的变量：
private:
rjlinkOpenFunc rjlinkOpenFuncPtr = NULL;
rjlinkCloseFunc rjlinkCloseFuncPtr = NULL;
rjlinkIsOpenFunc rjlinkIsOpenFuncPtr = NULL;
rjlinkTIFSelectFunc rjlinkTIFSelectFuncPtr = NULL;
rjlinkSetSpeedFunc rjlinkSetSpeedFuncPtr = NULL;
rjlinkGetSpeedFunc rjlinkGetSpeedFuncPtr = NULL;
rjlinkResetFunc rjlinkResetFuncPtr = NULL;
rjlinkHaltFunc rjlinkHaltFuncPtr = NULL;
rjlinkGoFunc rjlinkGoFuncPtr = NULL;
rjlinkReadMemFunc rjlinkReadMemFuncPtr = NULL;
rjlinkWriteMemFunc rjlinkWriteMemFuncPtr = NULL;
rjlinkWriteU8Func rjlinkWriteU8FuncPtr = NULL;
rjlinkWriteU16Func rjlinkWriteU16FuncPtr = NULL;
rjlinkWriteU32Func rjlinkWriteU32FuncPtr = NULL;
rjlinkEraseChipFunc rjlinkEraseChipFuncPtr = NULL;
rjlinkDownloadFileFunc rjlinkDownloadFileFuncPtr = NULL;
rjlinkBeginDownloadFunc rjlinkBeginDownloadFuncPtr = NULL;
rjlinkEndDownloadFunc rjlinkEndDownloadFuncPtr = NULL;
rjlinkExecCommandFunc rjlinkExecCommandFuncPtr = NULL;
rjlinkReadRegFunc rjlinkReadRegFuncPtr = NULL;
rjlinkWriteRegFunc rjlinkWriteRegFuncPtr = NULL;
rjlinkSetLogFileFunc rjlinkSetLogFileFuncPtr = NULL;
rjlinkGetDLLVersionFunc rjlinkGetDLLVersionFuncPtr = NULL;
rjlinkGetHardwareVersionFunc rjlinkGetHardwareVersionFuncPtr = NULL;
rjlinkGetFirmwareStringFunc rjlinkGetFirmwareStringFuncPtr = NULL;
rjlinkGetSNFunc rjlinkGetSNFuncPtr = NULL;
rjlinkGetIdFunc rjlinkGetIdFuncPtr = NULL;
rjlinkConnectFunc rjlinkConnectFuncPtr = NULL;
rjlinkIsConnectedFunc rjlinkIsConnectedFuncPtr = NULL;
- 通过动态库(JLinkARM.dll)获取对应的函数指针
void RJLinkView::jlinkLibLoadHandle(void)
{
jlinkLib = new QLibrary("JLinkARM.dll");
if(jlinkLib->load())
{
rjlinkOpenFuncPtr = (rjlinkOpenFunc)jlinkLib->resolve("JLINKARM_Open"); // 打开设备
rjlinkCloseFuncPtr = (rjlinkCloseFunc)jlinkLib->resolve("JLINKARM_Close"); // 关闭设备
rjlinkIsOpenFuncPtr = (rjlinkIsOpenFunc)jlinkLib->resolve("JLINKARM_IsOpen"); // 判断设备是否打开
rjlinkTIFSelectFuncPtr = (rjlinkTIFSelectFunc)jlinkLib->resolve("JLINKARM_TIF_Select"); // 选择设备
rjlinkSetSpeedFuncPtr = (rjlinkSetSpeedFunc)jlinkLib->resolve("JLINKARM_SetSpeed"); // 设置烧录速度
rjlinkGetSpeedFuncPtr = (rjlinkGetSpeedFunc)jlinkLib->resolve("JLINKARM_GetSpeed"); // 获取烧录速度
rjlinkResetFuncPtr = (rjlinkResetFunc)jlinkLib->resolve("JLINKARM_Reset"); // 复位设备
rjlinkHaltFuncPtr = (rjlinkHaltFunc)jlinkLib->resolve("JLINKARM_Halt"); // 中断程序执行
rjlinkReadMemFuncPtr = (rjlinkReadMemFunc)jlinkLib->resolve("JLINKARM_ReadMem"); // 读取内存
rjlinkWriteMemFuncPtr = (rjlinkWriteMemFunc)jlinkLib->resolve("JLINKARM_WriteMem"); // 写入内存
rjlinkEraseChipFuncPtr = (rjlinkEraseChipFunc)jlinkLib->resolve("JLINK_EraseChip"); // 擦除芯片
rjlinkExecCommandFuncPtr = (rjlinkExecCommandFunc)jlinkLib->resolve("JLINKARM_ExecCommand"); // 执行命令
rjlinkGetDLLVersionFuncPtr = (rjlinkGetDLLVersionFunc)jlinkLib->resolve("JLINKARM_GetDLLVersion"); // 获取DLL版本号
rjlinkGetSNFuncPtr = (rjlinkGetSNFunc)jlinkLib->resolve("JLINKARM_GetSN"); // 获取sn号
rjlinkGetIdFuncPtr = (rjlinkGetIdFunc)jlinkLib->resolve("JLINKARM_GetId"); // 获取ID
rjlinkConnectFuncPtr = (rjlinkConnectFunc)jlinkLib->resolve("JLINKARM_Connect"); // 连接设备
rjlinkIsConnectedFuncPtr = (rjlinkIsConnectedFunc)jlinkLib->resolve("JLINKARM_IsConnected"); // 判断是否连接设备
}
}
- 上述的函数指针，其实对访问操作一点也不友好，所以通过类方法重新对其封装，也避免的空指针的访问：
bool RJLinkView::jlinkOpen(void)
{
if(rjlinkOpenFuncPtr){
return rjlinkOpenFuncPtr();
}
return false;
}
void RJLinkView::jlinkClose(void)
{
if(rjlinkCloseFuncPtr){
rjlinkCloseFuncPtr();
}
}
bool RJLinkView::jlinkIsOpen(void)
{
if(rjlinkIsOpenFuncPtr){
return rjlinkIsOpenFuncPtr();
}
return false;
}
unsigned int RJLinkView::jlinkTIFSelectFunc(int type)
{
if(rjlinkTIFSelectFuncPtr){
return rjlinkTIFSelectFuncPtr(type);
}
return false;
}
void RJLinkView::jlinkSetSpeedFunc(unsigned int speed)
{
if(rjlinkSetSpeedFuncPtr){
rjlinkSetSpeedFuncPtr(speed);
}
}
unsigned int RJLinkView::jlinkGetSpeedFunc(void)
{
if(rjlinkGetSpeedFuncPtr){
return rjlinkGetSpeedFuncPtr();
}
return 0;
}
void RJLinkView::jlinkResetFunc(void)
{
if(rjlinkResetFuncPtr){
rjlinkResetFuncPtr();
}
}
int RJLinkView::jlinkHaltFunc(void)
{
if(rjlinkHaltFuncPtr){
return rjlinkHaltFuncPtr();
}
return 0;
}
int RJLinkView::jlinkReadMemFunc(unsigned int addr, int len, void *buf)
{
if(rjlinkReadMemFuncPtr){
return rjlinkReadMemFuncPtr(addr, len, buf);
}
return 0;
}
int RJLinkView::jlinkWriteMemFunc(unsigned int addr, int len, void *buf)
{
if(rjlinkWriteMemFuncPtr){
return rjlinkWriteMemFuncPtr(addr, len, buf);
}
return 0;
}
int RJLinkView::jlinkEraseChipFunc(void)
{
if(rjlinkEraseChipFuncPtr){
return rjlinkEraseChipFuncPtr();
}
return 0;
}
bool RJLinkView::jlinkExecCommandFunc(const char *cmd, int a, int b)
{
if(rjlinkExecCommandFuncPtr){
return rjlinkExecCommandFuncPtr(cmd, a, b);
}
return false;
}
unsigned int RJLinkView::jlinkGetDLLVersionFunc(void)
{
if(rjlinkGetDLLVersionFuncPtr){
return rjlinkGetDLLVersionFuncPtr();
}
return 0;
}
unsigned int RJLinkView::jlinkGetSNFunc(void)
{
if(rjlinkGetSNFuncPtr){
return rjlinkGetSNFuncPtr();
}
return 0;
}
unsigned int RJLinkView::jlinkGetIdFunc(void)
{
if(rjlinkGetIdFuncPtr){
return rjlinkGetIdFuncPtr();
}
return 0;
}
bool RJLinkView::jlinkConnectFunc(void)
{
if(rjlinkConnectFuncPtr){
return rjlinkConnectFuncPtr();
}
return false;
}
bool RJLinkView::jlinkIsConnectedFunc(void)
{
if(rjlinkIsConnectedFuncPtr){
return rjlinkIsConnectedFuncPtr();
}
return false;
}
- 下载信息窗体的显示格式设置，为了方便预览我们的操作步骤，所以规定一个显示格式，增加时间戳的显示：
void RJLinkView::infoShowHandle(QString info)
{
QString timestamp = QDateTime::currentDateTime().toString("[hh:mm:ss.zzz]==> ");
ui->burnInfoTextBrowser->append(timestamp + info);
}
- 连接芯片设备，以下是按照STM32F407IG为例，下载方式采用SWD，下载速度未4000kHz：
bool RJLinkView::jlinkConnectHandle(void)
{
if(jlinkIsOpen())
{
infoShowHandle(tr("设备连接成功"));
return true;
}
jlinkOpen();
if(jlinkIsOpen())
{
jlinkExecCommandFunc("device = STM32F407IG", 0, 0);
jlinkTIFSelectFunc(JLINKARM_TIF_SWD);
jlinkSetSpeedFunc(4000);
jlinkConnectFunc();
if(jlinkIsConnectedFunc()){
infoShowHandle(tr("设备连接成功"));
return true;
}else
{
infoShowHandle(tr("连接设备失败! 请检查设备连接..."));
}
}
else
{
infoShowHandle(tr("连接设备失败! 请检查烧录器连接..."));
}
return false;
}
void RJLinkView::jlinkdisconnectHandle(void)
{
jlinkClose();
if(!jlinkIsOpen())
{
infoShowHandle(tr("断开设备成功!"));
}
else {
infoShowHandle(tr("断开设备失败..."));
}
}
- 获取CPU ID，原理其实很简单，通过读取对应UUID寄存器，就可以获取过去到芯片的UUID
QString RJLinkView::jlinkGetCpuIdHandle(void)
{
unsigned char cpuId[12]={0};
char cpuIdTemp[128]={0};
jlinkReadMemFunc(0x1FFF7A10, 12, cpuId);
sprintf(cpuIdTemp, "%02X%02X%02X%02X-%02X%02X%02X%02X-%02X%02X%02X%02X",
cpuId[3], cpuId[2], cpuId[1], cpuId[0],
cpuId[7], cpuId[6], cpuId[5], cpuId[4],
cpuId[11], cpuId[10], cpuId[9], cpuId[8]);
return QString(cpuIdTemp);
}
- 选择固件按钮实现，这里指定了文件后缀为.bin格式：
void RJLinkView::on_fwFilePathSelectPushButton_clicked()
{
QString fwFileName = QFileDialog::getOpenFileName(this, "Firmware file", QCoreApplication::applicationDirPath(), "fw file(*.bin)");
ui->fwFilePathLineEdit->setText(fwFileName);
}
void RJLinkView::on_cleanInfoPushButton_clicked()
{
ui->burnInfoTextBrowser->clear();
}
- 获取芯片ID按钮实现，需要先连接上设备，然后调用jlinkGetCpuIdHandle方案获取ID之后，断开连接：
void RJLinkView::on_getCpuIdPushButton_clicked()
{
if(jlinkConnectHandle())
{
infoShowHandle(tr("获取CPU ID中，请稍后..."));
infoShowHandle(tr("获取CPUID成功: ") + jlinkGetCpuIdHandle());
jlinkdisconnectHandle();
}
}

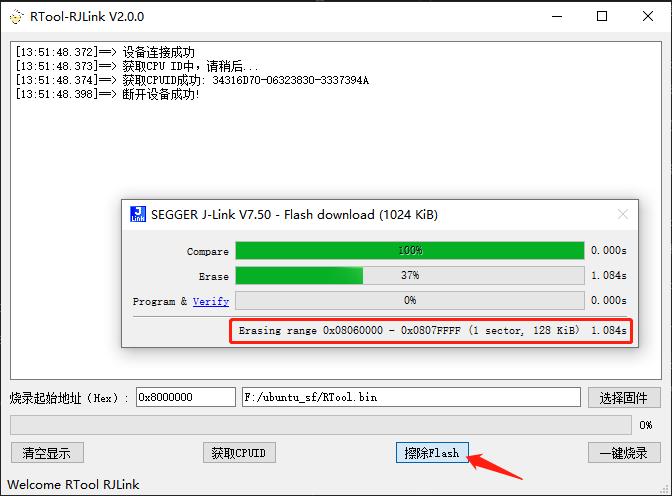

- 同理，擦除flash也是要先连接上设备，然后通过调用jlinkEraseChipFunc方法进行擦除之后，断开连接：
void RJLinkView::on_clearFlashPushButton_clicked()
{
if(jlinkConnectHandle())
{
infoShowHandle(tr("擦除flash中，请稍后..."));
jlinkEraseChipFunc();
infoShowHandle(tr("擦除flash成功!"));
jlinkdisconnectHandle();
}
}

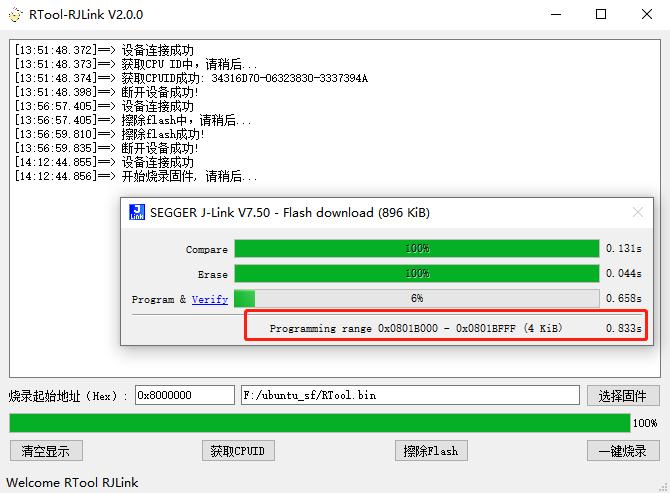

- 一键烧录按钮原理，获取固件内容存储到一个缓冲区中，然后启动一个定时器，然后将固件内容搬运到对应的Flash区域：
void RJLinkView::on_burnPushButton_clicked()
{
bool burnAddrIsOk = false;
QFile burnFile;
burnFileSize = 0;
burnFileContent.clear();
if(ui->fwFilePathLineEdit->text() == tr(""))
{
infoShowHandle(tr("请选择要烧录的固件!"));
return;
}
if(jlinkConnectHandle())
{
burnAddr = ui->burnAddrLineEdit->text().trimmed().toInt(&burnAddrIsOk, 16);
if(!burnAddrIsOk)
{
infoShowHandle(tr("烧录起始地址格式有误，请正确输入地址..."));
jlinkdisconnectHandle();
return;
}
burnFile.setFileName(ui->fwFilePathLineEdit->text());
burnFile.open(QIODevice::ReadOnly);
if(burnFile.isOpen())
{
burnFileContent = burnFile.readAll();
burnFileSize = burnFileContent.size();
burnFile.close();
infoShowHandle(tr("开始烧录固件, 请稍后..."));
burnFileTimer->start(RJLINK_BURN_TIME_INTERVAL);
}
else
{
infoShowHandle(tr("烧录固件打开失败，请检查文件是否存在..."));
jlinkdisconnectHandle();
}
}
}

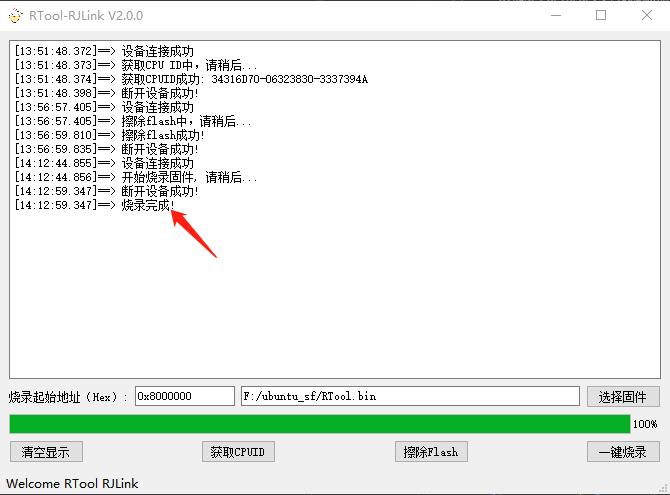

- 定时器处理函数，每次烧录从缓冲区提取1k数据进行烧录：
void RJLinkView::burnFileTimerHandle(void)
{
int burnPercent = 0;
if(burnFileTimer)
{
burnFileTimer->stop();
if(burnFileContent.isEmpty())
{
ui->burnProgressBar->setValue(100);
jlinkdisconnectHandle();
infoShowHandle(tr("烧录完成!"));
return;
}
else
{
if(burnFileContent.size() > RJLINK_BURN_CONTENT_SIZE) // 每次搬运1K数据
{
jlinkWriteMemFunc(burnAddr, RJLINK_BURN_CONTENT_SIZE, burnFileContent.data());
burnAddr += RJLINK_BURN_CONTENT_SIZE;
burnFileContent.remove(0, RJLINK_BURN_CONTENT_SIZE);
}
else
{
jlinkWriteMemFunc(burnAddr, burnFileContent.size(), burnFileContent.data());
burnAddr += burnFileContent.size();
burnFileContent.clear();
}
burnPercent = (burnFileSize - burnFileContent.size()) * 100 / burnFileSize;
ui->burnProgressBar->setValue(burnPercent);
burnFileTimer->start(RJLINK_BURN_TIME_INTERVAL);
}
}
}
演示实例
获取CPU ID演示，点击"获取CPU ID"按钮，在显示窗体便可以看到对应的ID：![]()
擦除flash演示，点击"擦除flash"按钮，会调用SEGGER应用，然后进行flash擦除：
烧录程序，点击"一键烧录"按钮，同样会调用SEGGER应用，然后进行烧录：
