好啦，距离上次更新已经有几天了，上一次我们介绍了stm32驱动1602，以及如何根据时序写程序，如何看数据手册配置自己想要的功能，今天我们来说一下STM32--ADC
ADC: 就是把模拟量转换成单片机可以识别的数字量，在日常生活中应用也极其广泛，比如万用表上，测电压，电流、音乐频谱等ADC都是必不可少的一部分
下面我们来说说stm32的ADC，
STM32每款芯片的ADC通道就不一一赘述，不同芯片其引脚通道等都有所不同，如ZET6和VET6就不一样，具体用那个可以查一下芯片的数据手册
我每次写的时候也都是看数据手册（不然那么多，实在记不住
）

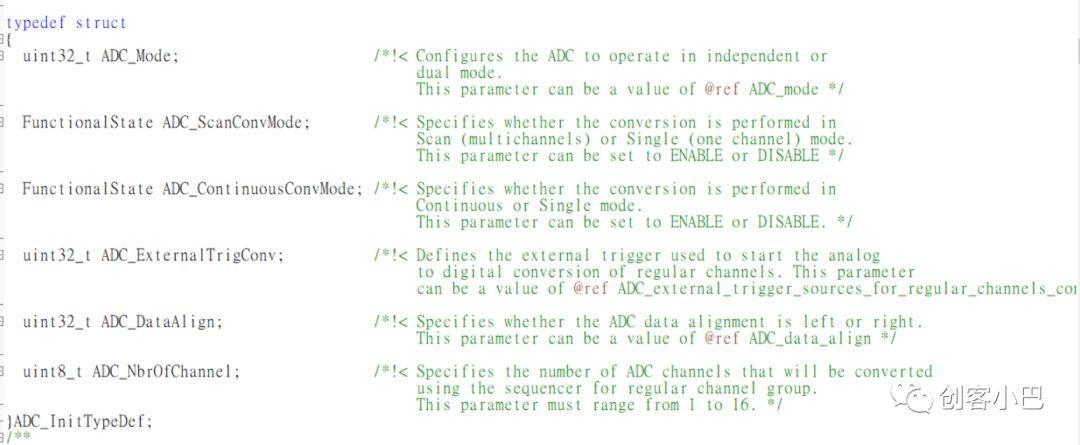

我们来看一下F103系列的ADC初始化结构体，以及如何配置
这是固件库里的内容，我们在使用的时候只需要把每一位按照我们的需要配置一下就ok，那么问题来了，结构体里的每一个成员分别代表啥呢，我们一个一个的来看看
ADC_Mode：这个应该很好理解，就是配置ADC的模式，独立模式/双重模式
ADC_ScanConvMode：扫描，如果是多通道的ADC采集，使能这一位，如果是单通道则不需要使能，直接DISABLE;
ADC_ContinuousConvMode：连续转换；使能时ADC连续不断的转换，失能时只转换一次，按照一般的思路来呢，一般都是连续转换
ADC_ExternalTrigConv：触发方式；分为软件触发和外部触发
ADC_DataAlign：数据对齐方式，因为stm32的ADC是12位的，而转换的值是存在寄存器的低16位，故存在数据对齐方式，有左对齐和右对齐，小编一般喜欢用右对齐
ADC_NbrOfChannel：这一位就比较简单了，就是需要转换的通道数，比如说如果是一路的ADC那此值设为1即可
结构体的每个成员都了解到了，下一步就是初始化了
调用ADC_Init()固件库函数
你不会以为就这样就结束了把
小伙子，年轻啊，
下一步还要配置ADC的时钟，这个时钟跟转换速度息息相关，通过数据手册可以知道，ADC的时钟最大14M，所以需要将系统时钟72M进行分频，这里呢可以使用6分频，也可以8分频，小编一般使用6分频，转换速度快一些
调用一下库函数即可完成ADC时钟的配置
RCC_ADCCLKConfig(RCC_PCLK2_Div6);//配置ADC的时钟，6分频，72M/6 = 12M
结束了，，，，，，，，，不存在的
下面就要来配置规则通道/注入通道，
//ADC规则通道配置 1:转换顺序 ADC_SampleTime_7Cycles5：采样时间为7.5个周期
ADC_RegularChannelConfig(ADC_x, ADC_Channel, 1, ADC_SampleTime_7Cycles5);
这个完成以后，就可以结束了吧，不好意思，还有
//使能ADC转换完成中断 ADC_IT_EOC：规则通道
ADC_ITConfig(ADC_x, ADC_IT_EOC, ENABLE);
中断也配置完了，ok
使能ADC吧
ADC_Cmd(ADC_x, ENABLE); //ADC使能
终于快结束了
下一步就是校准ADC并等待校准完成
ADC_StartCalibration(ADC_x); //开始校准
while(ADC_GetCalibrationStatus(ADC_x));//等待校准完毕
最后一步了，这次真的是最后一步了
软件触发
ADC_SoftwareStartConvCmd(ADC_x, ENABLE); //软件触发
ojbk

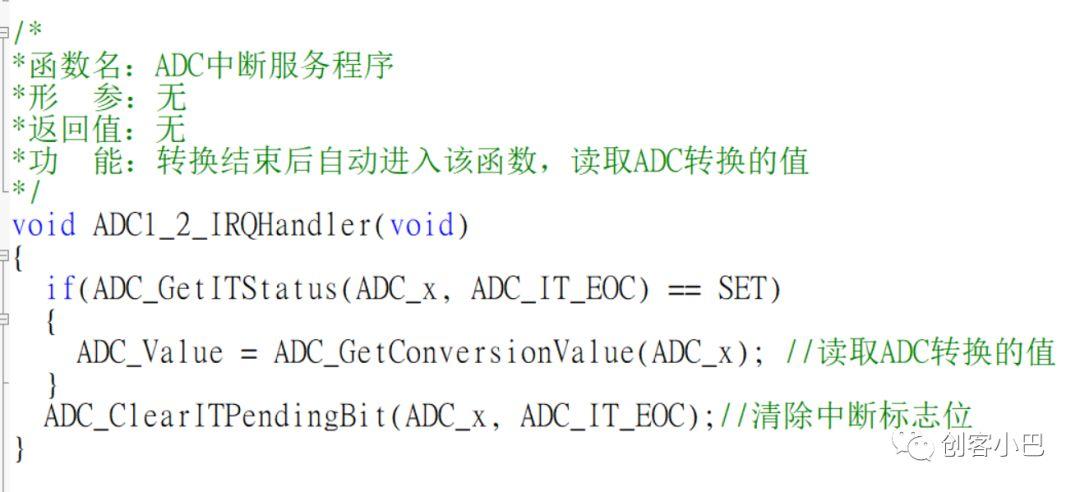

然后在中断里读取转换的值就好啦
在这里呢，为了简便，我就把转换的值放在串口上显示出来，就没用再去搞液晶显示了（效果一样）

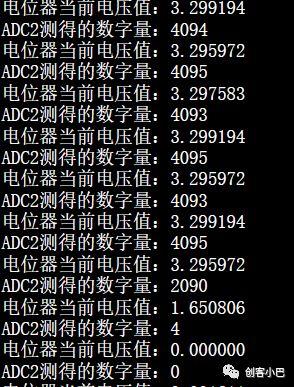

来看看串口显示的值吧
这里呢，只能测0-3.3v的电，
如果测超过3.3V怎么办呢，
串联电阻分压即可
好啦，今天就说到这里啦，有任何问题可以私信我哟
