上一次我们介绍了使用两个三极管做的光控灯电路，控制三极管的导通和截止来实现的，今天我们换一种方法，采用LM358比较器来实现，在这里介绍的LM358实现光控灯电路的，仅仅用到他的比较功能，即做一个比较器用，而他还有放大的功能，大家可以也深入研究一下哟！
我们先来 看一下LM358是怎么使用的以及他的引脚功能。
LM358实物图

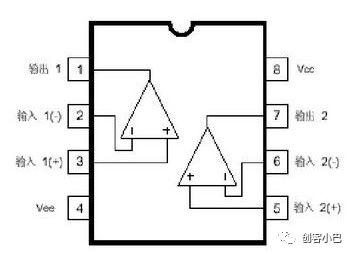

LM358引脚图
从引脚图里我们可以看出，LM358内部有两个比较器，我们就其中的一个比较器来说（另一个用法完全一样）

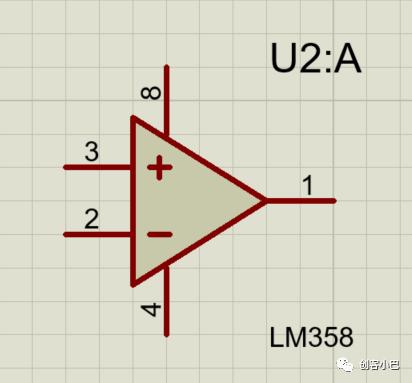

这是其中一个比较器，2脚和3脚为输入端，1脚为输出端，4脚和8脚接电源。
其中2脚是反相输入端，3脚是同相输入端
下面来看看LM358的工作原理
简单的来说，当3脚的电压大于2脚电压，1脚输出端输出高电平
当3脚的电压小于2脚电压，1脚输出端输出低电平
这一点尤为重要，也是实现光控灯的核心所在，通过LM358的比较器的特性，我们可以利用光敏电阻在有光和无光时的阻值不同进而光敏电阻两端的电压也跟随的变化，把其作为同相输入端，而反相输入端给一基准电压，可采用电位器进行调节，进而控制光控灯的灵敏度。
下面我们来看看实现的电路图

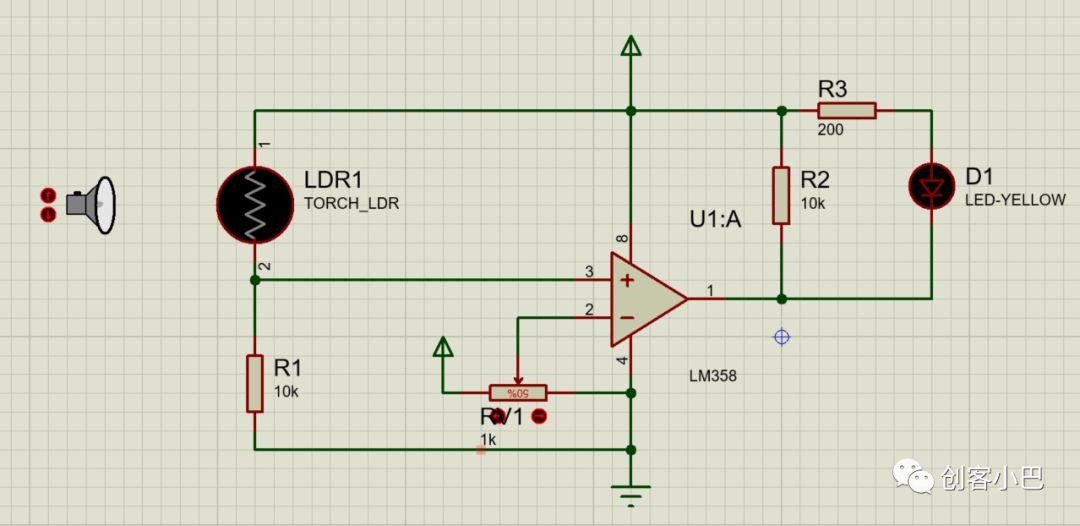

LM358光控灯电路
下面对于这个电路，我们简单的进行分析
当无光时：
光敏电阻的阻值很小，故比较器的同相输入端（3脚）电压小，反相输入端（2脚）电压始终恒定为2.5v左右，V(3脚) < V（2脚），故1脚输出低电平，灯亮
由下图可知3脚电压几乎为0，2脚电压为2.5v左右

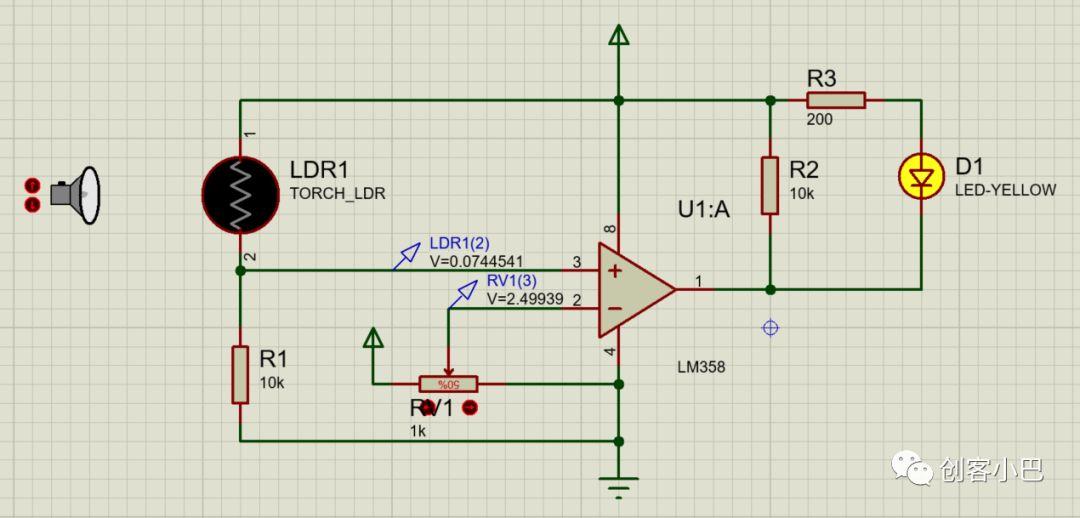

无光时
有光时：
光敏电阻的阻值很大，故比较器的同相输入端（3脚）电压大，反相输入端（2脚）电压始终恒定为2.5v左右，V(3脚) > V（2脚），故1脚输出高电平，灯灭
由下图可知3脚电压为4.7V左右，2脚电压为2.5v左右

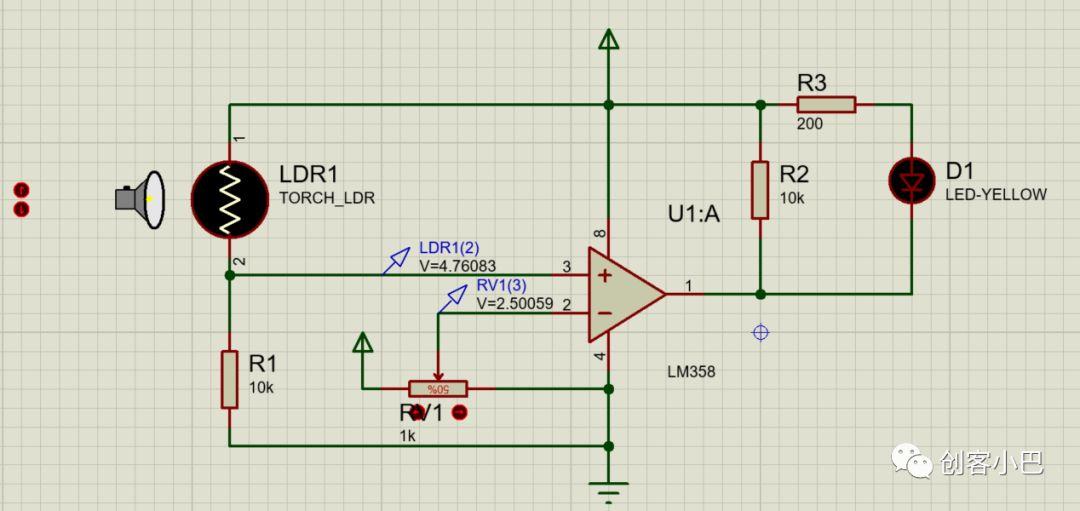

有光时
看完原理后是不是觉得LM358也不过如此呢。
有兴趣的话可以在学习一下LM358的放大功能，也很有用哟
