光控灯小电路

亲们,感谢关注“创客小巴”,这里会不断推送新的文章,提升您的专业技能,我们是认真的。


还没关注的亲们,还请您关注一下,关注后,你会发现“创客小巴”是公鸡中的战斗鸡。


今天和大家分享一个光控灯的小电路,这个电路没有用LM358或LM393这种比较器,仅仅采用三个三极管就可以实现,让我们一起来看看吧。

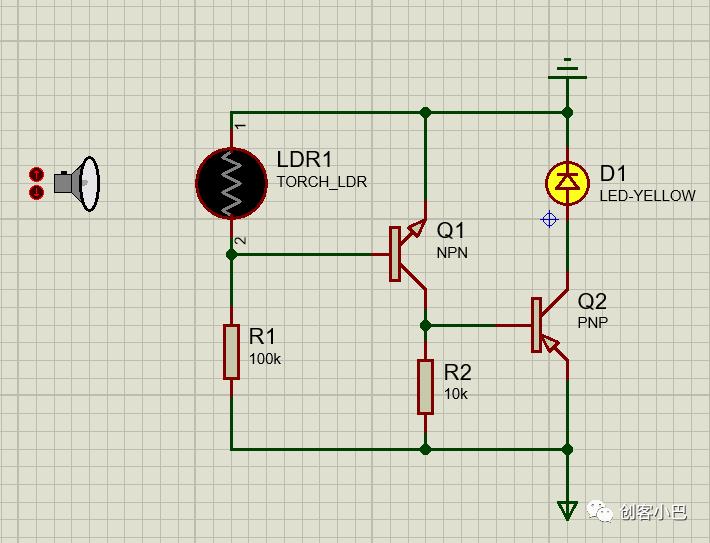

无光时灯亮

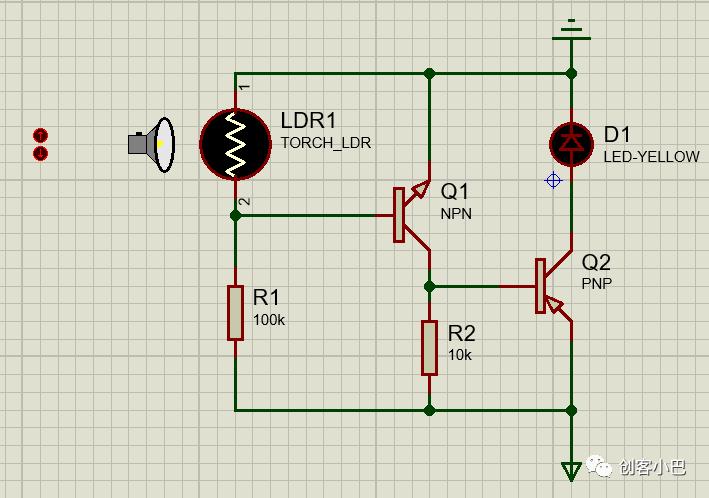

有光时灯灭


相信大家看到图以后对这个电路的原理就清楚了,利用了三极管的道统和截至


下面我们就来简单分析一下这个电路图的工作原理吧。


1,有光时:此时光敏电阻的阻值很小,则Q1三极管的电位几乎为0,Q1三极管的B极电压减去E极电压小于0.7V,即V(B) - V(E) < 0.7V, 故Q1三极管截止,Q1三极管截止后,Q2三极管的基极电压由电源正极通过R2上拉电阻提供即5V,由于Q2三极管基极和集电极电压也不满足V(B) - V(E) > 0.7V ,故Q2三极管也截止,此时灯不亮!


2,无光时:此时光敏电阻的阻值很大,则Q1三极管的基极电压大于集电极电压且大于0.7V故Q1三极管导通,Q1三极管导通后,同理,Q2三极管也导通,发光二极管亮


即实现了,无光时灯亮,有光时灯灭。
