上次做mpu6050可视化时，匿名上位机对于浮点的处理为扩大100倍，然后转化为整数进行传输。那时就疑惑，扩大一定倍数，然后转化为整数，相当于牺牲了float数的精度，当然，对于一般的场景，float的精度要求并不高。但是，是否有不影响float的精度的条件下，完成float的数据传输？
发送float的核心在于如何将表示float的四个字节提取出来，如何在PC端将四个字节还原成float？
float 发送的常见两种方案
当然有了，以下两种方案比较常见
- 使用
union：union中的成员共享内存，如果union中的成员为uint8 u8data[4]和float fdata，我们对于fdata成员赋值以后，float的四个字节存储在u8data数组中，在发送时只需要发送u8data[4]，自然可以把表示floatd的四个字节发送出去；
/*声明一个共用体*/
typedef union
{
uint8_t u8data[4];
float fdata;
}float_to_u8;
/*定义*/
float_to_u8 data;
/*写入float*/
data.fdata = 12.375;
/*发送flaot*/
sendto(..., data.u8data, sizof(data.u8data), ...)
- 使用指针：float占用四个字节，定义一个指针
uint8 *p， 让指针p指向flaot的首地址，然后不断移动指针，就可以依次读取flaotd的四个字节；
/*定义一个flaot*/
flaot data = 12.375;
/*定义一个指针*/
uint8 *p;
/*指针指向data的地址*/
p = &data;
/*发送*/
for(int i; i< sizeof(float); i++)
{
sendto(.., *(p + i), 1, ...)
}
float传输测试
测试使用union方案
MCU和PC的传输方式使用udp，MCU使用esp32s3，PC端的数据解析使用python。
传输的数据为3个float，模拟mpu6050 的欧拉角传输。
ESP32 端：打包四字节
/*
* 声明共用体
*/
typedef union
{
uint8_t u8data[4];
float fdata;
}float_to_u8;
/*定义共用体数组*/
float_to_u8 euler_mpu[3];
/*初值*/
euler_mpu[0].fdata = 0.0001;
euler_mpu[1].fdata = 1.1234;
euler_mpu[2].fdata = 123.123;
while()
{
*发送*/
sendto(sock, euler_mpu, sizeof(euler_mpu), 0, (struct sockaddr *)&dest_addr, sizeof(dest_addr));
/*修改值*/
euler_mpu[0].fdata += 0.0001;
euler_mpu[1].fdata += 0.1;
euler_mpu[2].fdata += 100;
vTaskDelay(1000 / portTICK_PERIOD_MS);
}
PC端：解析四字节
import socket
import struct
def main():
udp_addr = ('192.168.7.7', 8888)
# UDP通信类型
udp_socket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
udp_socket.bind(udp_addr)
while True:
# 等待接收数据
buff, addr = udp_socket.recvfrom(1024)
print(f'[From {addr[0]}:{ addr[1]}]:resive {len(buff)} bytes')
# 判断数据是否为12个
if len(buff) == 12:
data = struct.unpack('<fff', buff)
print(data)
print()
if __name__ == '__main__':
main()
解析使用struct类进行。
data = struct.unpack('<fff', buff)
struct.unpack：将字节流解析成相应格式化的数据；<fff：>表示数据为大端模式，f表示解析成float型；三个fff表示从buff中解析出3个float。
结果：
[From 192.168.7.2:58248]:resive 12 bytes
(9.999999747378752e-05, 1.1233999729156494, 123.12300109863281)
From 192.168.7.2:58248]:resive 12 bytes
(0.00019999999494757503, 1.2233999967575073, 223.1230010986328)
[From 192.168.7.2:58248]:resive 12 bytes
(0.00029999998514540493, 1.3234000205993652, 323.12298583984375)
[From 192.168.7.2:58248]:resive 12 bytes
(0.00039999998989515007, 1.4234000444412231, 423.12298583984375)
[From 192.168.7.2:58248]:resive 12 bytes
(0.0004999999655410647, 1.523400068283081, 523.1229858398438)
float转化之间存在误差这是正常现象，因为flaot数在使用二进制科学表示时，尾数部分有近似。
详细代码：
git clone https://github.com/navy-to-haijun/gesture-recognition-mpu6050.git
git check flaotdev
内容扩展
float的传输过程挺简单，但是存在三个问题需要了解：
- float数据在计算机的存储方式是什么？
- 数据的大小端模式？
- python的
struct模块的详细用法？
float的存储方式
存储原理

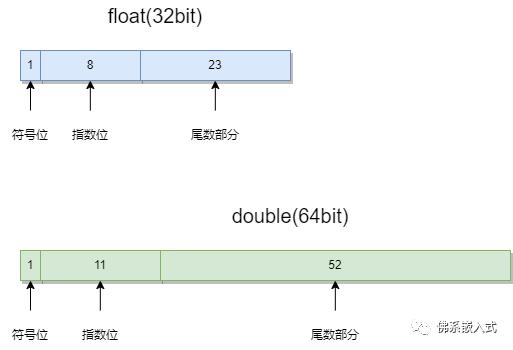

在C中，浮点类型的数据采用单精度类型float和双精度类型double来存储，float数据占用32bit，double数据占用64bit。无论是单精度还是双精度在计算机中存储分为三个部分：
上面所说的科学计数法指二进制下的指数计数法；
上面所说的移位存储是因为指数有正有负，以float来说，其指数范围为-127 - 128，因此存储的指数位数据为原数据+127
demo
假如一个float数为（不要选择不能精准转化为二进制的数）
步骤：

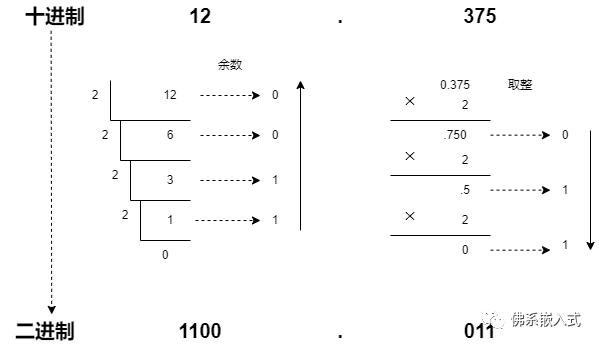

对于来说，转为二进制：
对于整数部分：除2取余，逆序排列；
对于小数部分：乘2取整，顺序排列
使用科学计数法为，
对于指数，移位存储：，指数位的值为3+127=130，转化为二进制为
尾数部分则为
符号位正，所以符号位为0；
所以在计算机中存储为

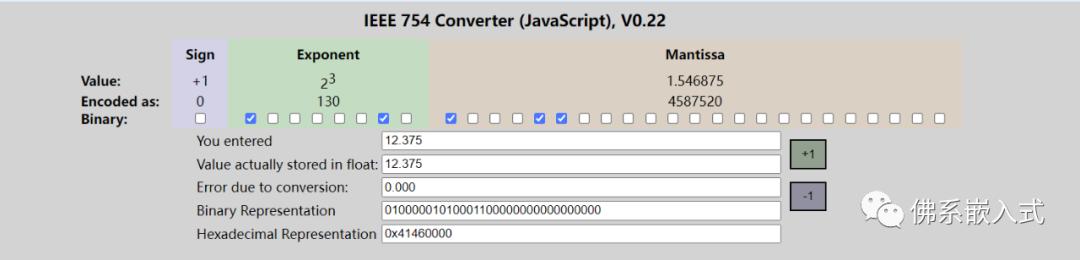

通过网上的在线工具查询，可知的转化正确。
代码测试（PC）
#include"stdio.h"
#include <stdlib.h>
int main()
{
float fdata = 13.375;
unsigned char *p;
p = (unsigned char *)&fdata;
for (int i = 0; i < 4; i++)
{
printf("0x%x\n", *(p+i));
}
printf("\n");
return 0;
}
输出：
0x0 0x0 0x46 0x41
和代码测试和网上在线工具测试的不一致，是因为数据字序存在大小端之分。所以得逆序看。
大小端模式

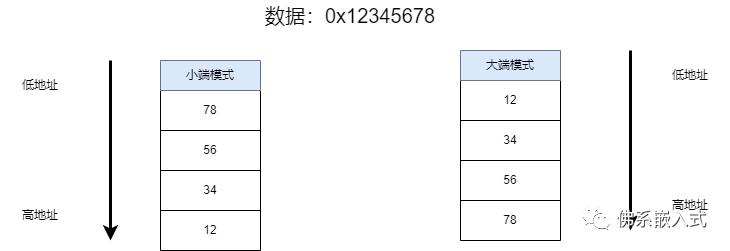

int和float都是4个字节，那自然就存在一个问题，即是高字节在前还是低字节在前面。因此就出现两种字序，大端模式和小端模式。
在X86电脑上验证
int main()
{
int fdata = 0x12345678;
unsigned char *p;
// 指针p指向fdata的地址
p = (unsigned char *)&fdata;
printf("十六进制: 0x%x\n", fdata);
for (int i = 0; i < 4; i++)
{
printf("第%d寄存器地址: %p, 值: 0x%x\n", i, p+i, *(p+i));
}
printf("\n");
}
输出：
六进制: 0x12345678
第0寄存器地址: f99c22e8, 值: 0x78
第1寄存器地址: f99c22e9, 值: 0x56
第2寄存器地址: f99c22ea, 值: 0x34
第3寄存器地址: f99c22eb, 值: 0x12
可知，x86为的字序为小端模式。
用相同的代码在esp32上验证，输出为：
六进制: 0x12345678
第0寄存器地址: 0x3fc996a0, 值: 0x78
第1寄存器地址: 0x3fc996a1, 值: 0x56
第2寄存器地址: 0x3fc996a2, 值: 0x34
第3寄存器地址: 0x3fc996a3, 值: 0x12
可知，esp32为的字序为小端模式。
python struct模块
struct模块提供了用于在字节字符串和Python原生数据类型之间转换函数。Struct支持将数据packing(打包)成字节字符串，并能从字节字符串中逆向unpacking(解压)出数据。
它具有以下功能：
- 按照指定格式将Python数据转换为字节字符串,该字符串为字节流。如网络传输时，不能传输int，此时先将int转化为字节流，然后再发送;
- 按照指定格式将字节流转换为Python指定的数据类型;
相关函数如下：
| 函数 | 返回值 | 说明 |
|---|---|---|
| pack(fmt,v1,v2…) | string | 按照给定的格式(fmt),把数据转换成字符串(字节流),并将该字符串返回. |
| unpack(fmt,v1,v2…..) | tuple | 按照给定的格式(fmt)解析字节流,并返回解析结果 |
| calcsize(fmt) | size of fmt | 计算给定的格式(fmt)占用多少字节的内存，注意对齐方式 |
还有两个函数，因为用得不多，没有列
其中所谓的指定格式由格式符号和对其方式组成
格式符号：
| 格式 | C 类型 | Python 类型 | 标准大小 |
|---|---|---|---|
| x | 填充字节 | 无 | |
| c | char | 长度为 1 的字节串 | 1 |
| b | signed char | 整数 | 1 |
| B | unsigned char | 整数 | 1 |
| ? | _Bool | bool | 1 |
| h | short | 整数 | 2 |
| H | unsigned short | 整数 | 2 |
| i | int | 整数 | 4 |
| I | unsigned int | 整数 | 4 |
| l | long | 整数 | 4 |
| L | unsigned long | 整数 | 4 |
| q | long long | 整数 | 8 |
| Q | unsigned long long | 整数 | 8 |
| n | ssize_t | 整数 | |
| N | size_t | 整数 | |
| e | (6) | float | 2 |
| f | float | float | 4 |
| d | double | float | 8 |
| s | char[] | 字节串 | |
| p | char[] | 字节串 | |
| P | void* | 整数 |
对齐方式：
| Character | Byte order | Size | Alignment |
|---|---|---|---|
@ | native（本机） | native | native，凑够四字节 |
= | native（本机） | standard | none，按照原字节 |
< | little-endian（小端） | standard | none，按照原字节 |
> | big-endian（大端） | standard | none，按照原字节 |
! | network (= big-endian) | standard | none，按照原字节 |
测试：将打包字符串，再将字符串解包为float数。
if __name__ == '__main__':
# 格式化为字符串
a = 12.375
print(f"原始浮点数: {a}")
print(f"'>f'格式占用字节数: {struct.calcsize('>f')}")
buff = struct.pack('>f', 12.375)
# 字符串格式不容易看懂，转化为16进制
print("16进制:", end="\t")
for data in buff:
print(hex(data), end="\t")
print()
# 将字符串格式为float(大端模式)
print("字符串转float:", end="\t")
a = struct.unpack('>f', buff)[0]
print(a)
输出
原始浮点数: 12.375
'>f'格式占用字节数: 4
16进制: 0x41 0x46 0x0 0x0
字符串转float: 12.375
小结
- 当然，无论MCU和谁通信，一般对方都规定了通信协议，因此我们只要按照通信协议书写就行。之所以研究研究float的数据传输，一方面是想复习下float的存储方式和大小端。另一方面，想在PC端可视化数据。因为只有自由度越高，才能学习到更多东西，以后的复用性越强。
下一步，想在PC上可视化欧拉角数据，欧拉角额理论传输速率为100HZ，所以得保证数据的曲线的流畅度。不知道基于python是否有推荐的库？
