一. 前言
循环缓冲区FIFO在嵌入式开发中非常常见,比如串口的收发驱动，协议包的接收等都会用到，这一篇我们就来实现一个自己简单的循环FIFO的”轮子”。
二. 实现过程
2.1 数据结构
定义FIFO数据结构
/** * \struct fifo_st * FIFO缓冲区结构. */typedef struct { uint32_t in; /**< 写入索引 */ uint32_t out; /**< 读出索引 */ uint32_t len; /**< 有效数据长度 */ uint32_t buffer_len; /**< 有效长度 */ uint8_t* buffer; /**< 缓存,用户分配 */
} fifo_st;2.2 接口定义
写入和读出接口
/** * \fn fifo_in * 往fifo里写数据 * \param[in] dev \ref fifo_st * \param[in] buffer 待写入的数据 * \param[in] len 待写入的长度 * \retval 返回实际写入的数据量 */uint32_t fifo_in(fifo_st* dev, uint8_t* buffer, uint32_t len);
/** * \fn fifo_out * 从fifo读出数据 * \param[in] dev \ref fifo_st * \param[in] buffer 存读出的数据 * \param[in] len 需要读出的数据长度 * \retval 返回实际读出的数据量 */uint32_t fifo_out(fifo_st* dev, uint8_t* buffer, uint32_t len);2.3 实现
实现思路详见注释。
写入
/** * in为写入索引 0~(buffer_len-1)。 * out为读出索引 0~(buffer_len-1)。 * in == out时可能是满,也可能是空,可以通过len有效数据长度来确认。 * 写数据in增加,直到追赶到out则满。 * 读数据则out增加,直到追赶到in则空。 * in大于out时则[out,in)区间是有效数据。 * in小于out时则[out,buffer_len)和[0,in)区间是有效数据。 *********************************************************** * 0 buffer_len-1 buffer_len * （1）开始 in和out都是0 * | | * in(0) * out(0) * len = 0 * （2）写入n字节数据 in变为n和out还是0 对应in大于out的情况 * | | * out(0)————————————>in(n) | * len = n * （3）读出m字节数据(m<n) in还是n和out变为m 对应in大于out的情况 * | | * out(m)————>in(n) * len = n-m * （4）继续写入数据,绕回到开头,对应in小于out的情况 * | | * out(m)————————————————————————————————> * ——>in(k) * len = k + buffer_len-m */uint32_t fifo_in(fifo_st* dev, uint8_t* buffer, uint32_t len){ uint32_t space = 0; /* 用于记录空闲空间大小 */ /* 参数检查 */ if((dev == 0) || (buffer == 0) || (len == 0)) { return 0; } if(dev->buffer == 0) { return 0; }
/* 限制len的最大长度为buffer大小 */ if(len > dev->buffer_len) { len = dev->buffer_len; }
/* 计算空闲空间大小 * 正常dev->len不应该大于dev->buffer_len */ if(dev->buffer_len >= dev->len) { space = dev->buffer_len - dev->len; } else { /* 这里不应该出现, 出现则是异常 */ dev->len = 0; space = dev->buffer_len; }
/* 计算待写入大小, 如果len大于剩余空间则只写入剩余空间大小 */ len = (len >= space) ? space : len; if(len == 0) { return 0; /* 这里有可能无剩余空间,直接返回 */ }
/* 计算len的长度是否需要有绕回,需要分次写入 */ space = dev->buffer_len - dev->in; /* 当前写入位置in到缓存末尾剩余可写入空间 */ if(space >= len) { /* 当前写入位置in到缓存末尾足够一次写入 */ memcpy(dev->buffer+dev->in,buffer,len); } else { /* 当前写入位置in到缓存末尾不够,还需要绕回到前面写 */ memcpy(dev->buffer+dev->in,buffer,space); /* 先写入tail部分 */ memcpy(dev->buffer,buffer+space,len-space); /* 再写入绕回头部分 */ } /* 更新写入索引和有效数据长度 */ dev->in += len; if(dev->in >= dev->buffer_len) { dev->in -= dev->buffer_len; /* 判断加减法 替代 dev->in %= dev->buffer->len */ } dev->len += len; /* dev->len最大dev->buffer->len,无需%= dev->buffer->len */ return len;}读出
uint32_t fifo_out(fifo_st* dev, uint8_t* buffer, uint32_t len){ uint32_t space = 0; /* 参数检查 */ if((dev == 0) || (buffer == 0) || (len == 0)) { return 0; } if(dev->buffer == 0) { return 0; }
/* 判断是否有数据 */ if(dev->len == 0) { return 0; }
/* 可读出数据量取需要的和有的之间的小值 */ len = (dev->len) > len ? len : dev->len;
/* 计算len的长度是否需要有绕回,需要分次读出 */ space = dev->buffer_len - dev->out; /* 当前读出位置out到缓存末尾剩余可读出空间 */ if(space >= len) { /* 当前读出位置out到缓存末尾足够一次读出 */ memcpy(buffer,dev->buffer+dev->out,len); } else { /* 当前读出位置out到缓存末尾不够,还需要绕回到前面读 */ memcpy(buffer,dev->buffer+dev->out,space); /* 先读出tail部分 */ memcpy(buffer+space,dev->buffer,len-space); /* 再读出绕回头部分 */ } /* 更新读出索引和有效数据长度 */ dev->out += len; if(dev->out >= dev->buffer_len) { dev->out -= dev->buffer_len; /* 判断加减法 替代 dev->out %= dev->buffer->len */ } dev->len -= len; /* 这里dev->len 不可能小于len,不会溢出 */ return len;}三.测试
fifo_test.c
不断往fifo写入随机个数数据，然后随机个数读出，最后看是否写入读出数据个数一样。
代码如下:
uint8_t fifo_buffer[1024];
fifo_st fifo_dev={ .in=0, .out=0, .len=0, .buffer_len=sizeof(buffer); .buffer=fifo_buffer};
int getrand(int min,int max){ return rand()%(max-min) + min;}
int main(void){ uint8_t buffer[1024]; uint32_t size; uint32_t len; uint32_t inlen=0; uint32_t outlen=0; for(int i=0; i<1000; i++) { do { size = getrand(1,sizeof(fifo_buffer)); len = fifo_in(&fifo_dev, buffer, size); printf("fifo in size %d len %d \r\n", size, len); } while(len > 0);
do { size = getrand(1,sizeof(fifo_buffer)); len = fifo_out(&fifo_dev, buffer, size); printf("fifo out size %d len %d \r\n", size, len); } while(len > 0); } printf("fifo in inlen %d outlen %d \r\n", inlen, outlen); return 0;}编译gcc fifo.c fifo_test.c -o fifo.c
运行./fifo.exe

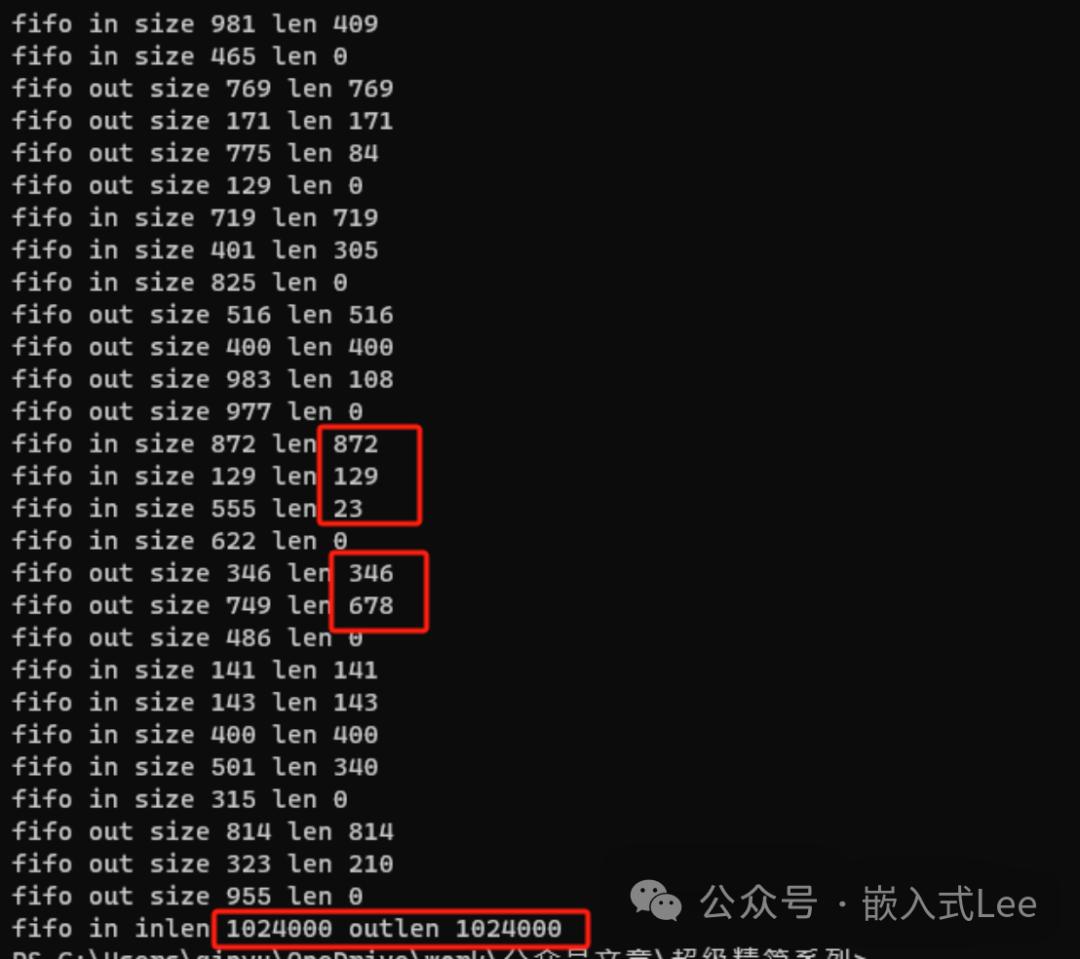

可以看到写入多次总共1024字节，读出多次总共1024字节，最后总的写入读出数一致。
四.总结
注意以上仅仅实现FIFO本身,实际应用在多线程，或者前后台(中断和主循环)中访问FIFO,需要做临界段保护。可以根据具体环境封装一层即可。
