高精度ADC的PCB地参考

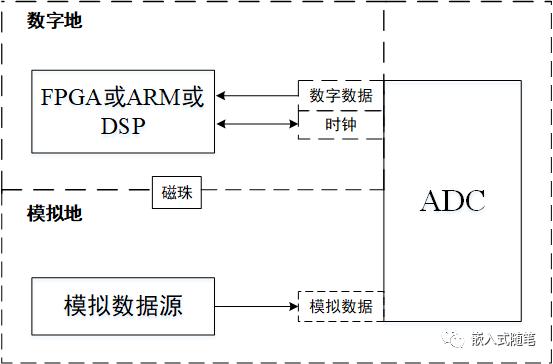

ADC的地对于ADC的精度至关重要。ADC芯片的地主要分为两种,一种是芯片引脚独立区分模拟地和数字地,一种是不区分模拟地和数字地。区分的就按照各自独立的地进行参考及分割。不区分的就按照模拟地处理。ADC的主要作用是采集模拟数据,输出数字数据给FPGA或ARM或DSP等处理,如下图所示。连接模拟源的数据可以认为是模拟数据,输出的数字数据认为是数字数据,处理器发送的时钟或者ADC反馈的时钟认为是数字数据。模拟地和数字地通过磁珠相连。ADC的地走线可以参考下图方式。

ADC的数字数据及时钟参考地为数字地,模拟数据参考地为模拟地。射频信号(模拟信号)尽量不要打过孔,因此模拟数据走顶层,模拟参考地走第二层。为避免不同底层的压差,数字信号的参考地也应放在第二层,与模拟地物理分割。通过磁珠相连。ADC的模拟数据和数字数据分别通过芯片的不同侧面扇出,这样可以各自参考各自的地,避免交叉。
