5. Model Advisor建模规范检查
文章目录：
5.1 Model Advisor的界面介绍，使用步骤
5.2 Model Advisor错误及警告修改
5.3 Model Advisor还原点设置
5.4 自己配置检查项目方法
5.1 Model Advisor的界面介绍，使用步骤
Model Advisor是simulink自带的静态模型检查器，能够根据建模规则，建模规范标准对模型进行检查，并且能够进行部分错误的自动修改，帮助开发人员和团队搭建高质量的模型和使用高度统一的风格
1）启动Model Advisor
- 打开Model Advisor前，需要

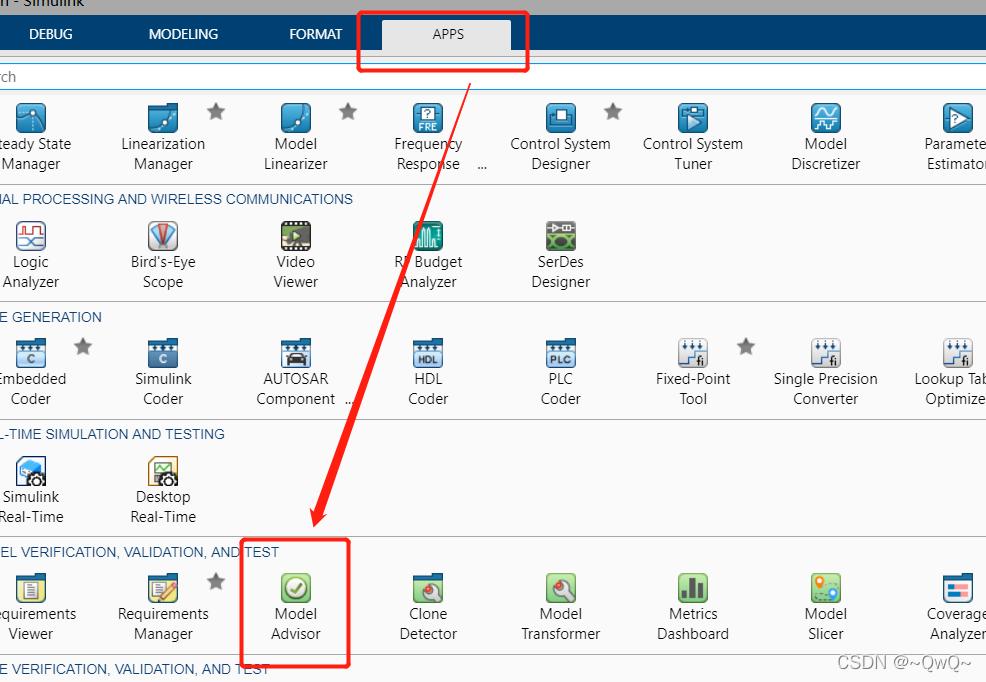

确保当前的目录未写保护，因为会自动生成一个文件存放检查设置及结果信息 - 启动打开方法如下图

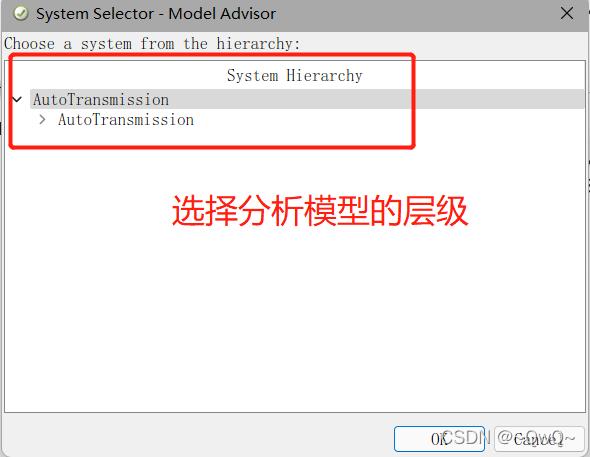

- 启动时，可以
选择分析的模型系统，是对某一个子系统进行测试还是整个系统检测
- 启动后，会在当前模型的目录下建立一个子目录
slprj，用于存放检查报告及其它信息

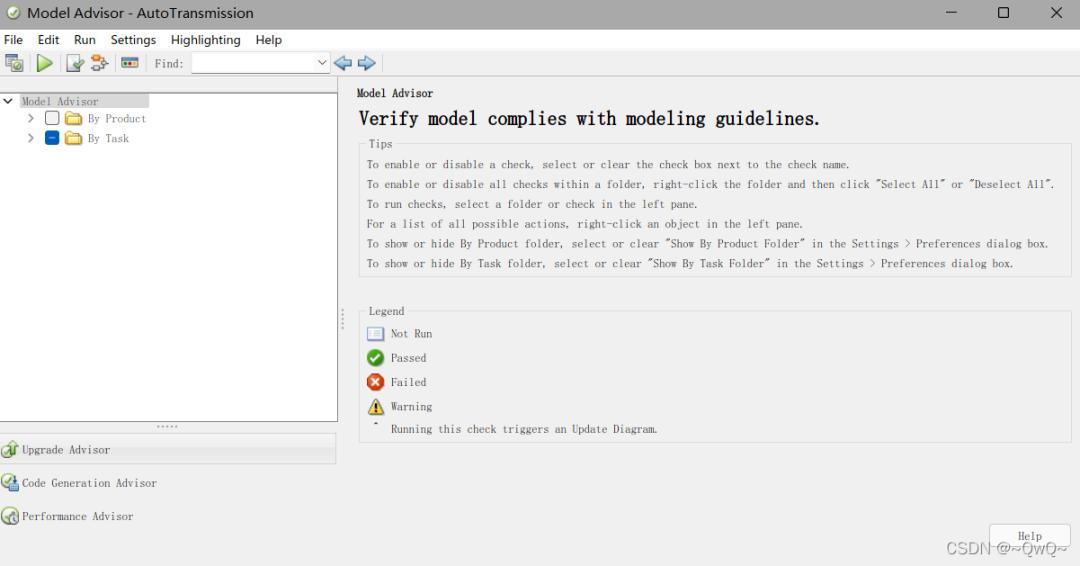

2）启动Model Advisor窗口界面
- 启动后的窗口界面如下图所示：
- 如果之前已经执行过模型检查，打开后会显示上一次的检查结果；如果再次执行，会覆盖上一次的结果
3）检查项，标准规范简介

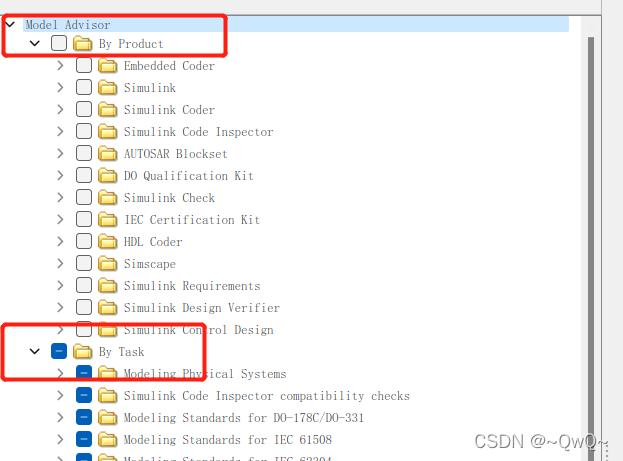

- 检查项目分成了2大类：
By Product: sumilink 按照产品模块划分的检查项By Task: 按照测试任务模块划分的检查项目
- By Task中常用的检查标准简要说明

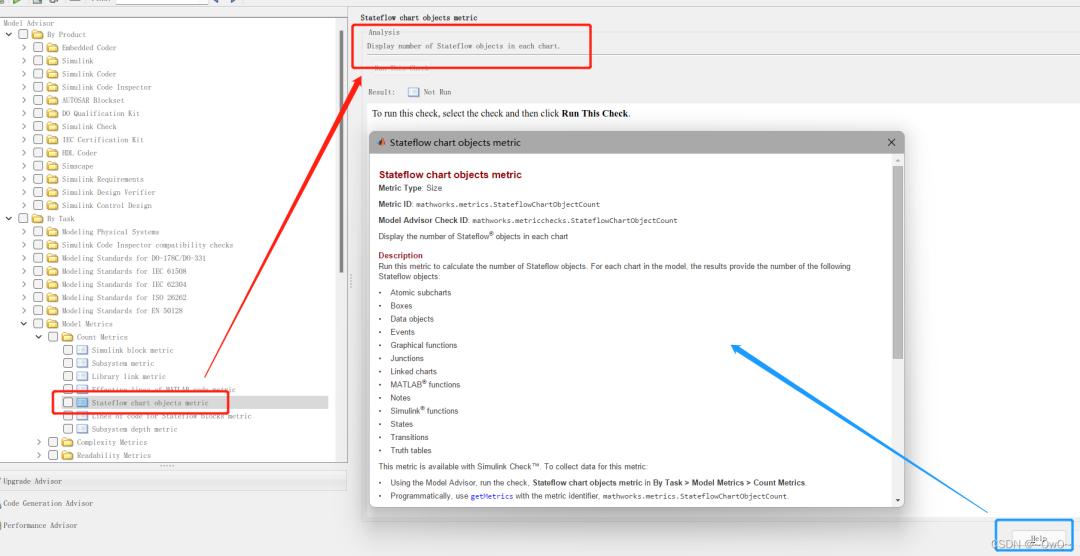

ISO 26262：汽车功能安全规范MAAB：MAAB控制算法建模规范，主要适用于汽车行业的基于模型的控制策略开发JMAAB：日本控制算法建模规范Model Metrics: 模型度量- 点击单条规范，会在右侧运行框上显示规则说明；或者点击右下角的
Help，会弹出帮助信息框

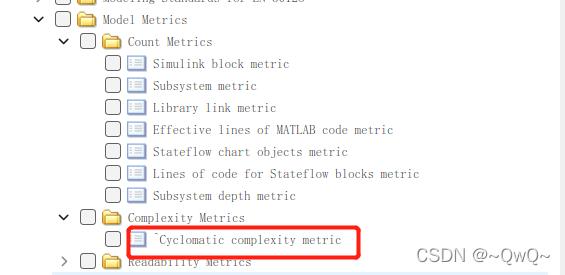

- 在有的检查项目前有一个倒三角标志，该标志表示检测项必须通过编译后才能才能进行检测，例如图示中的
圈复杂度检测
4）选择检查项目，运行

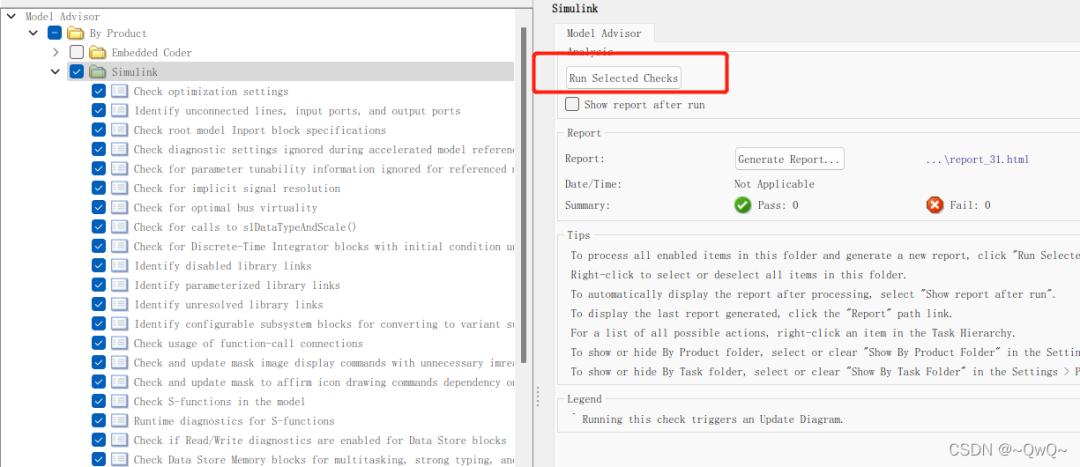

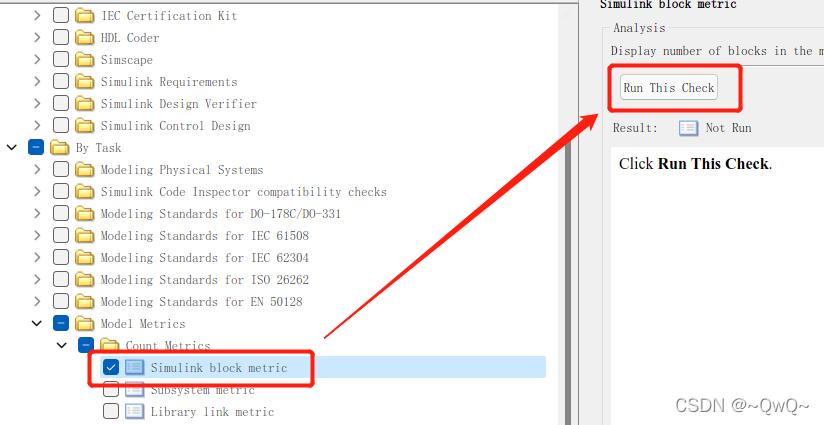

- 如果仅勾选
一条检查的项目，右侧显示Run This Check，表示仅仅测试这一条规范
- 如果选择
多条规范要求，右侧显示Run Selelected Checks，表示仅仅测试这多条规范，开始k开始运行检查，检查所需要时间与模型的复杂度和选择检验的测试项有关。
- 检查结束后，查看检查结果，结果分成了4类：
Pass: 通过项目Fail: 失败项目Warning: 警告项目Not Run: 未检测执行的项目
5）检查报告
- 检查完成后，会生成一份HTML格式的检查报告

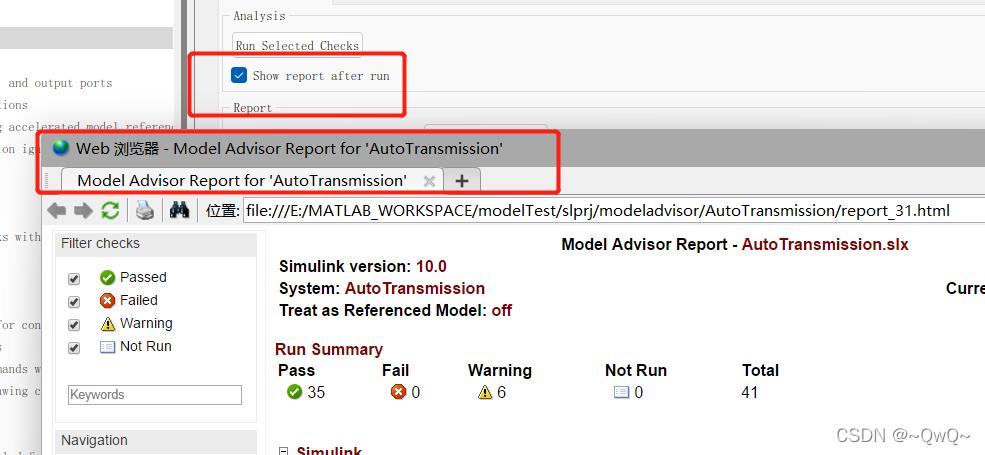

- 检查前，勾选
Show report afte run，会自动打开检查的结果
- 每执行一次检查，报告会记录每次更新的时间，并会在右上角显示最近更新的一次时间

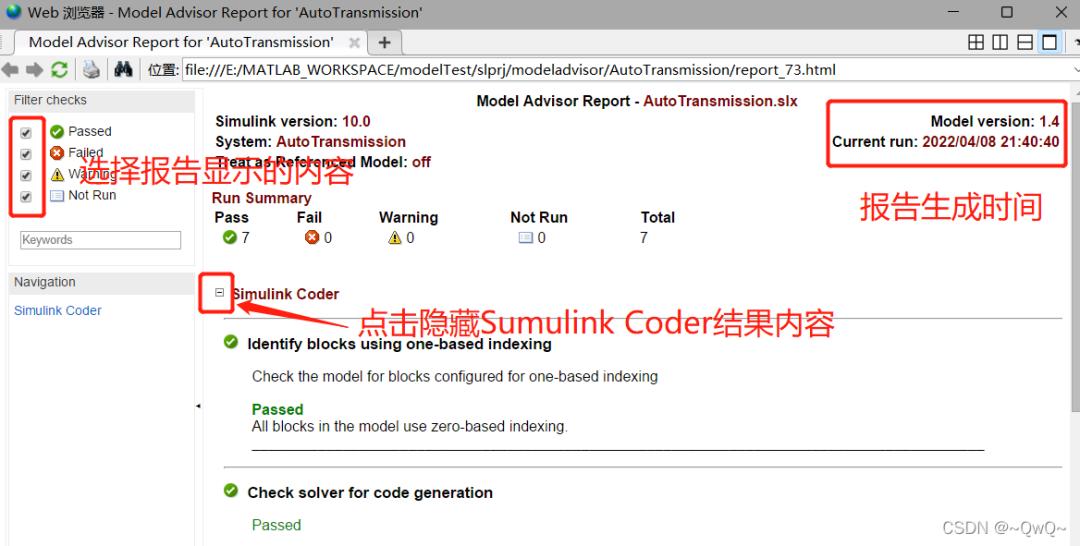

- 可以根据需求，勾选报告显示内容，便于浏览
- 对于包含多类检查的报告，可以点击左侧的
-号，折叠隐藏该类报告

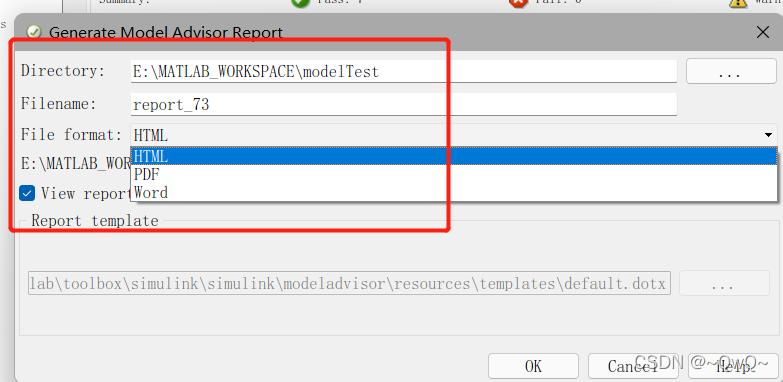

- 点击
Generate Model Model Advisor，可以导出其它格式的报告，设置保存路径，名称等操作。
5.2 Model Advisor错误及警告修改
1）运行结果信息查看

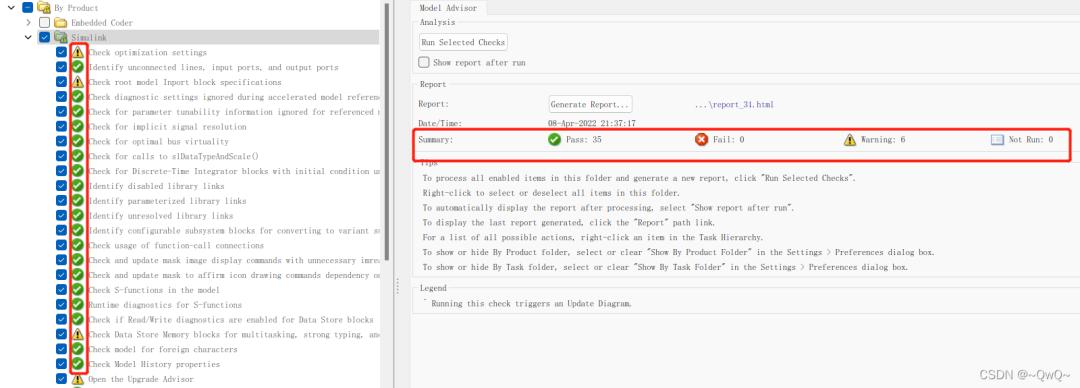

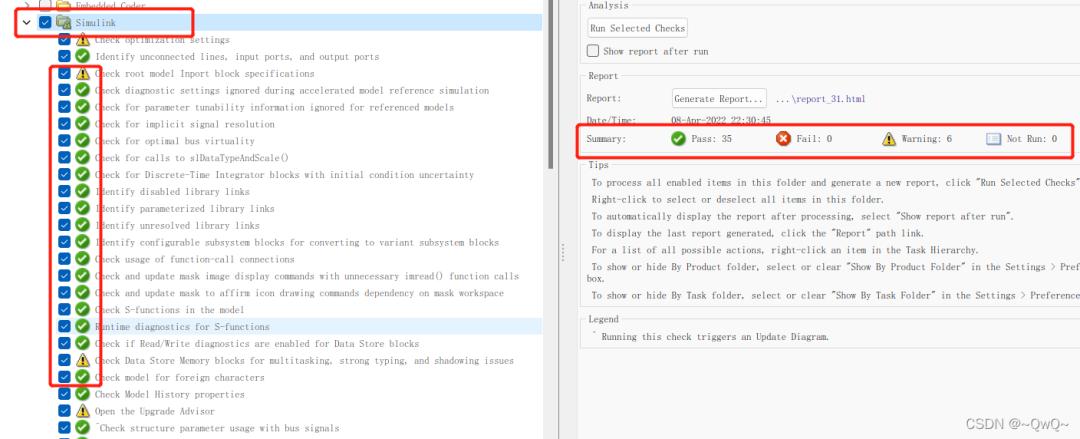

- 如下图例：点击左侧
Sumulink，右侧会显示这个模块测试项目的结果，测试结果显示通过35项，警告6项，失败和未运行都为0项。
- 点击查看具体的项目，右侧会显示具体的信息
2）手动修改模型

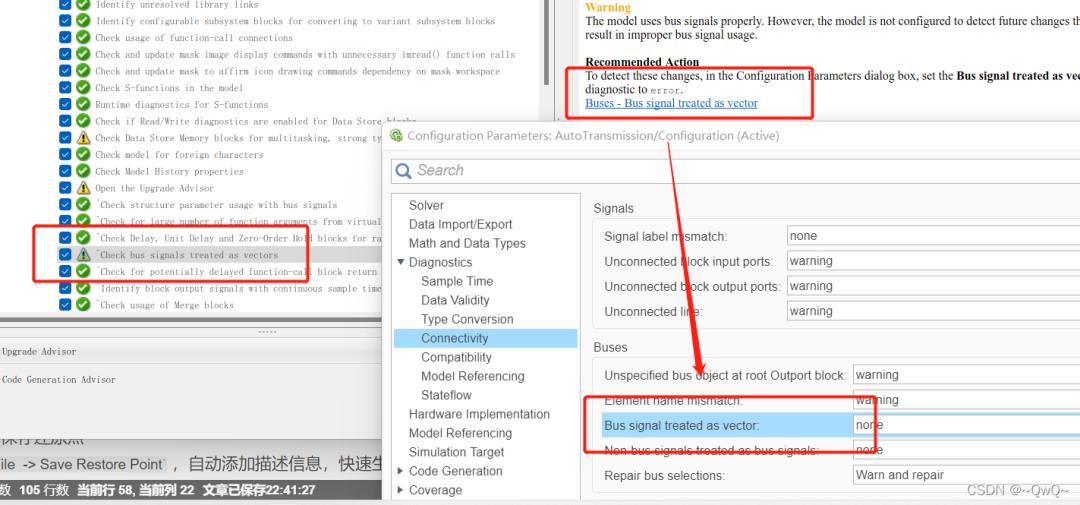

- 根据右侧显示具体的信息即修改提示，
点击提示信息的跳转链接，会自动跳转到提示修改的位置或者界面，手动修改。 - 修改后再次运行，结点图标变成
pass表示修改后通过检查测试
3）自动修改模型

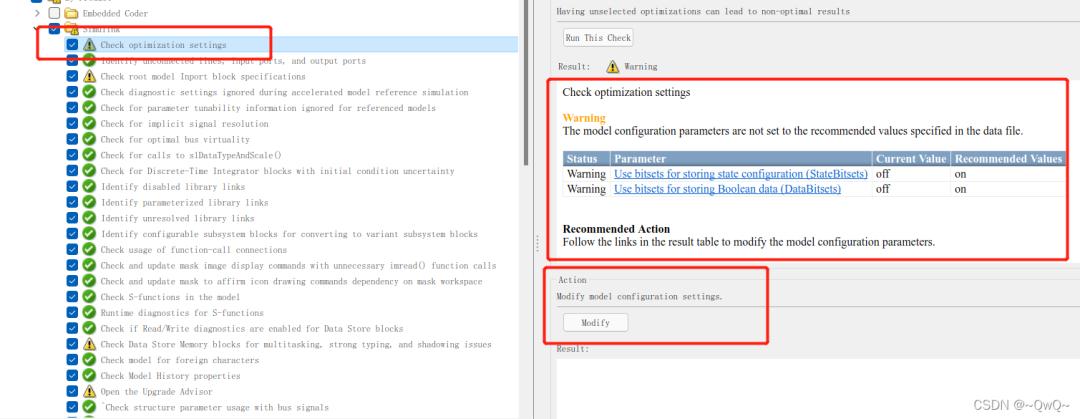

- 对于有一些检查项目，提供了自动修改方法，如下示例，点击
Modify会自动修改模型，使该测试项通过。
4）批量修改
- 对于一些检查项，提供了批量修改的功能，从而不需要一个个去打开模型进行修改

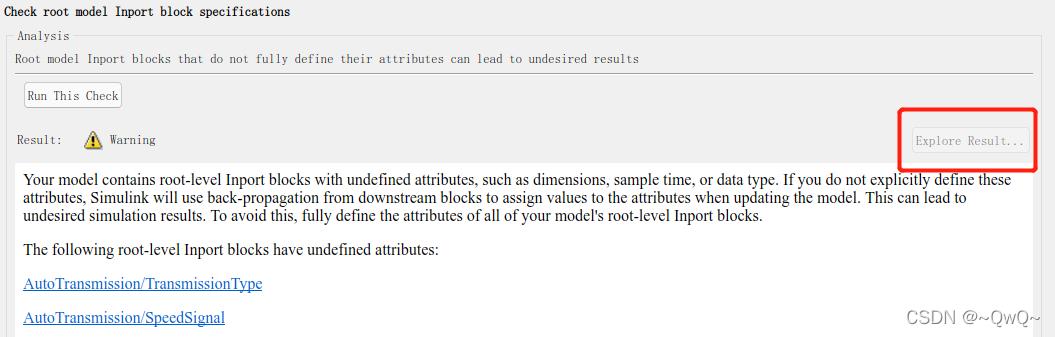

- 如下图所示，该检查项可进行批量修改，点击
Explore Result，会弹出批量修改对话框
- 在对话框中，选择Analysis选项组中显示的建议项目进行修改设置
- 此时再次点击运行测试项目，检查结论显示区的提示信息变成
Action显示框，并有一个Proceed按钮 - 点击
Proceed按钮，弹出的提示确认框点击Yes，则批量修改了模型，再次运行，结点图标变成pass表示修改后通过检查测试
注意：
5.3 Model Advisor还原点设置
- 在修改错误和警告前，
最好先设置还原点，以便于撤销操作（还原点只会保存当前的模型，不会保存库文件，引用的子模型等信息），相当于建立一个备份分支
