一、数字地和模拟地概念
数字地：
数字信号只有0和1，那么数字地就是0信号，但这个信号通常情况下都不为0，都会多少比0高一点。但如果没有到1的话，它仍然是0。也就是说它的高低电平都是一个范围，正是因为这样，所以数字信号的抗干扰能力强。
众所周知，数字信号的上升沿比较陡，含有丰富的高次谐波。这些高次谐波可能在数字电路中没有多大影响，因为通常高频干扰电压都很低，且数字信号的抗干扰能力强。
模拟地：
模拟地是实实在在的0电位。问题就出在这里，如果把两个地直接接在一起，数字地就会将模拟地拉高，并且将数字电路中的高次谐波通过模拟地传到模拟电路中。它会实实在在影响到你对模拟量的测量。干扰存在的根本原因是，电路板上铜箔的电阻不为0，只有将模拟地和数字地分开，将两地之间的共地电阻降到最小，才能尽量减小模拟地被干扰的程度。为什么要将模拟地和数字地分开：模拟信号和数字信号都要回流到地，因为数字信号变化速度快，从而在数字地上引起的噪声就会很大，而模拟信号是需要一个干净的地参考工作的。如果模拟地和数字地混在一起，噪声就会影响到模拟信号。一般来说，模拟地和数字地要分开处理，然后通过细的走线连在一起，或者单点接在一起。总的思想是尽量阻隔数字地上的噪声窜到模拟地上。当然这也不是非常严格的要求模拟地和数字地必须分开，如果模拟部分附近的数字地还是很干净的话可以合在一起。二、数字地和模拟地之间的处理方式
通常数字地和模拟地之间有两种处理方式：
1、用磁珠连接①磁珠是在高频段具有良好阻抗特性的铁氧体材料，专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电脉冲的能力。
②磁珠有很高的电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。
③它比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。

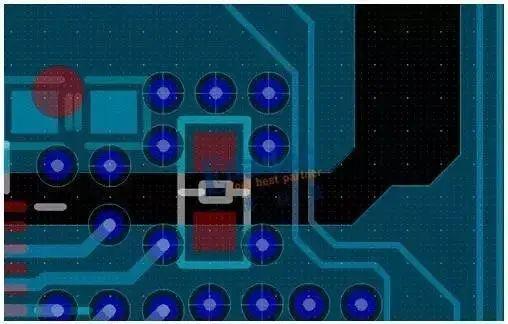

2、用0欧姆电阻连接①可保证直流电位相等。
②单点接地，限制噪声。
③对所有频率的噪声都有衰减作用（0欧也有阻抗，而且电流路径狭窄，可以限制噪声电流通过）。
注：本文根据网络资料综合整理，如有侵权，请联系删除。
