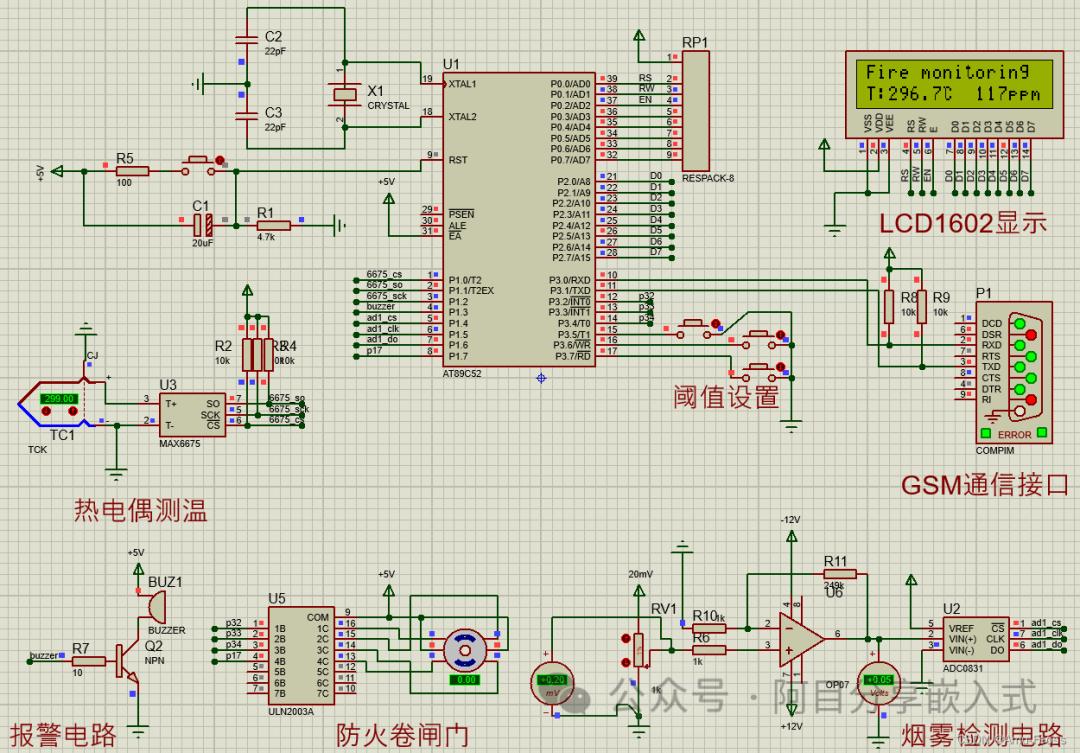

基于热电偶的火焰检测电路

基于ADC0831的烟雾检测电路

基于ULN2003的电机驱动电路

蜂鸣器报警电路

按键阈值设置电路

GSM远程通信模块–仿真

LCD1602显示模块

热电偶温度检测与补偿芯片：
MAX6675是美国MAXIM公司生产的带有冷端补偿、线性校正、热电偶断线
检测的串行K型热电偶模数转换器，它的温度分辨能力为0.25 °C， 冷端补偿
范围为- 20~ + 80 °C，工作电压为3. 0~5. 5V。 文中介绍了MAX6675的功能
特点、引脚排列及工作时序,给出了MAX6675与89C51的接口电路与编程设计方
法。

热电偶：
在工业温度测控场合, K型热电偶因其线性度好，价格便宜,测量范围宽而
得到广泛的使用;但它往往需要冷端补偿，且电路较复杂，调试麻烦。而
MAXIM公司生产的K型热电偶串行模数转换器MAX6675不但可将模拟信号
转换成12bit对应的数字量,而且自带冷端补偿。其温度分辨能力达0. 25 °C,
可以满足绝大多数工业应用场合。MAX6675采用SO - 8封装，体积小,可靠性
好。

LCD第二行显示的是 温度值和 烟雾浓度单位ppm

按第一个按键进入阈值设置，光标停在温度数值处闪烁，按下第二个按键或者第三个按键可以加减阈值，再次按下第一个按键光标位置停在烟雾浓度处 按下第二个按键或者第三个按键可以加减阈值， 第三次按下保存阈值并退出

测试超过阈值报警

数据通过串口发送给GSM模块 两个数据 每个数据两个字节
