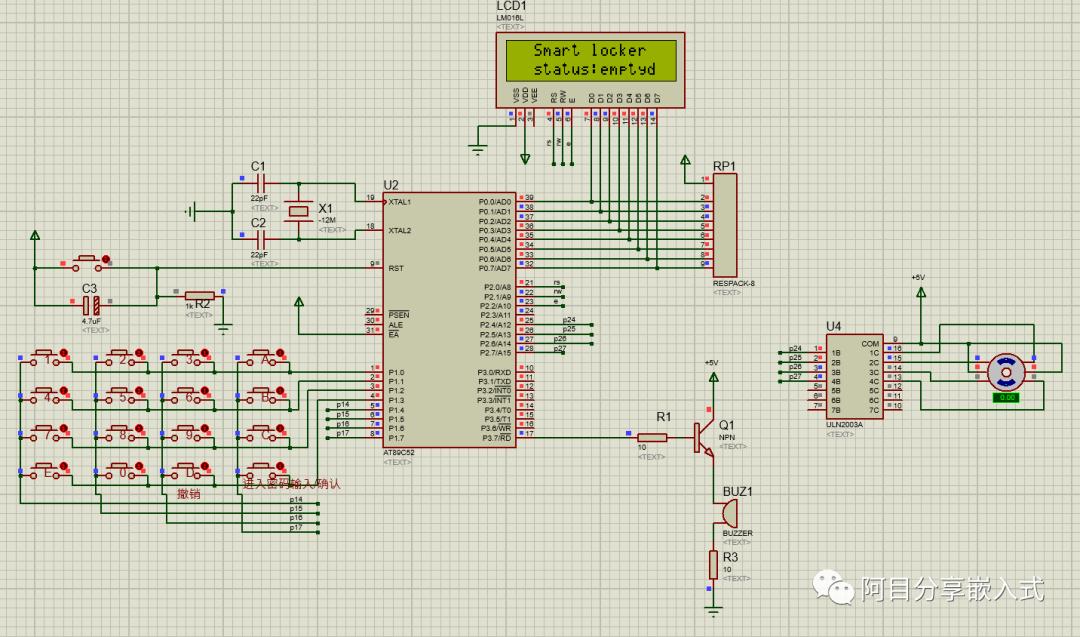

该设计是用于自动储物柜的控制部分，主要可以控制门锁的开关，随机密码的生成，密码的输入与显示。首先看下电路原理图：
电路非常简单，矩阵键盘用来输入密码，报警电路是在锁长时间未关闭的情况下报警提示，步进电机实现锁的开合。

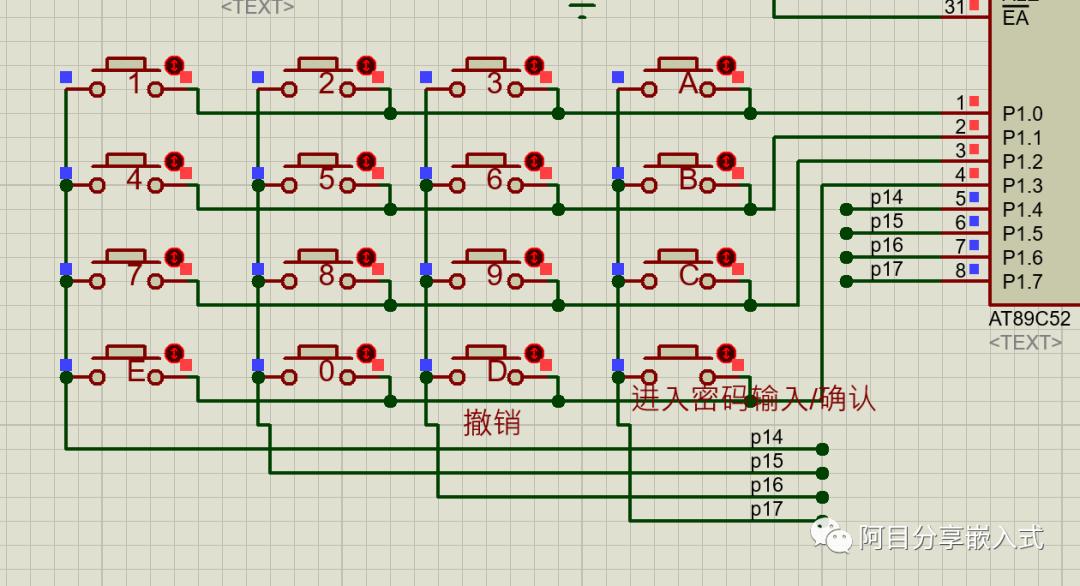

矩阵键盘的检测原理：
初始状态P1.7~P1.4输出的低电平，P1.3~P1.0输出的高电平，假如此时1号按键按下，则P1.0端口的电平会被P1.4端口的电平拉低，此时P1.3~P1.0的电平逻辑表示为1110；第二个阶段，将P1.7~P1.4输出高电平，将P1.3~P1.0输出的低电平，由于按键还是按下状态（因为一次按下时间一般在20ms-500ms之间，程序执行更快，所以第二个阶段时，按键依然处于按下状态），所以P1.4的高电平会被p1.0的低电平拉低，造成P1.7~P1.4的逻辑电平可表示为1110。这两次的端口逻辑状态组成一个状态码即1110_1110，十六进制表示为0xee，这个状态码是唯一的且表示1号按键按下时的状态码。依次类推，其他按键的码就可以出来了，具体见程序中的key16.c。
步进电机控制部分：

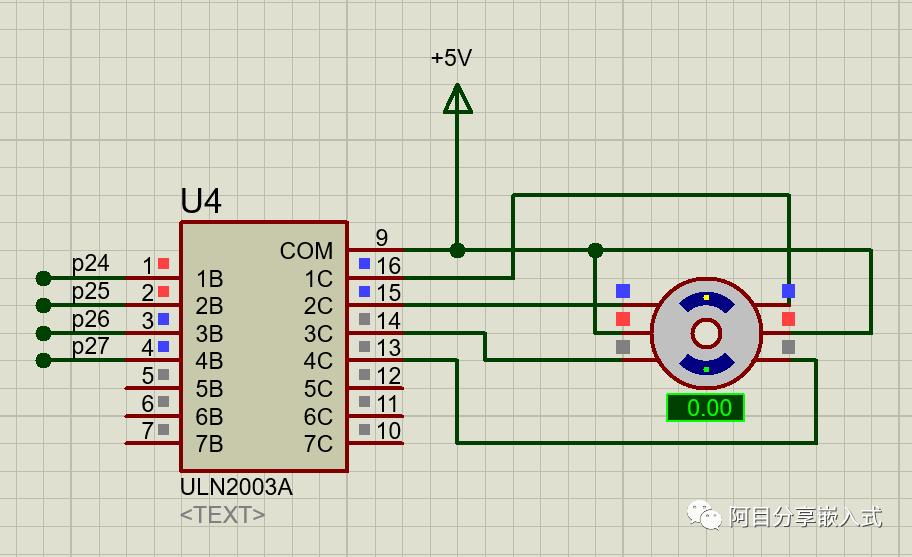

步进电机需要驱动芯片ULN2003A，左边是单片机的驱动信号，右边是输出的功率可满足的驱动信号。步进电机的驱动是分周期，本设计中使用8个拍子一个周期，每个拍子的转动角度与步进电机的步距角有关。
驱动代码：
/***aim_ange：转动角度is_forward：0正转，1反转is_new：仿真中转动补偿***/float dianji1(float aim_angel, unsigned char is_forward ,unsigned char is_new){ //电机控制 unsigned int i = 0,num = 0; static int paizi; static int last_dir; ;aim_angel > 360.0;) aim_angel -= 360; //角度 控制在360内 if(is_new){ ==1){ paizi = 0; num = (int)((aim_angel /9.0)+0.5+2); // 计算正向拍数 } else{ paizi = 7; num = (int)((aim_angel /9.0)+0.5+3); //计算反向拍数 } last_dir = is_forward; }else{ != is_forward) paizi -=2; last_dir = is_forward; num = (int)((aim_angel /9.0)+0.5); } while(i<num){ == 0); //等待定时器中断 if (paizi == 0){ // 一下是判断该输出的电平 也就是波形 is_t0 = 0; // 清除标志 T0_out =1; // 输出 拍子的时钟信号 这里是模拟的 INA1 = 1; //第一拍的波形 INB1 = 0; INC1 = 0; IND1 = 0;== 1){ // is_t0 = 0; T0_out =0; INA1 = 1;//第二 拍的波形 以下同 INB1 = 1; INC1 = 0; IND1 = 0; if(paizi == 2){ is_t0 = 0; T0_out =1; INA1 = 0; INB1 = 1; INC1 = 0; IND1 = 0; if(paizi == 3){ is_t0 = 0; T0_out =0; INA1 = 0; INB1 = 1; INC1 = 1; IND1 = 0; == 4){ is_t0 = 0; T0_out =1; INA1 = 0; INB1 = 0; INC1 = 1; IND1 = 0; if(paizi == 5){ is_t0 = 0; T0_out =0; INA1 = 0; INB1 = 0; INC1 = 1; IND1 = 1; if(paizi == 6){ is_t0 = 0; T0_out =1; INA1 = 0; INB1 = 0; INC1 = 0; IND1 = 1; if(paizi == 7){ is_t0 = 0; T0_out =0; INA1 = 1; INB1 = 0; INC1 = 0; IND1 = 1; } is_t0 = 0; i++; ==1){ paizi++; >=8) paizi = 0; // 循环 输出波形 ==0){ paizi--; <0) paizi = 7; } } return aim_angel;}该设计的相对复杂的地方是，对于储物柜状态的控制，在没有储物时处于empty状态，此时可以按键直接开锁，放入物品后按键关闭锁，然后储物柜处于using转态并且显示一个随机生成的密码，当需要取物时，按输入按键会进入密码输入界面，输入正确的密码自动开锁，最后按下按键关闭锁。整个流程结束。
随机密码的生成如下，使用C库中的随机函数种子：
void generate_code (uchar* usr_code){ // 生成密码函数 int i = 0; for(;i<code_len;i++){ srand(timer); // 初始化一个随机数种子 usr_code[i] = (uchar)(rand() %10); // 获取随机数 DelayMS(usr_code[i]*100); //延时 为了使 随机数不同 }}

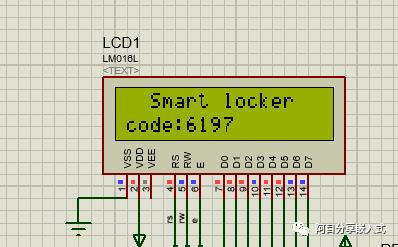

生成四位的随机密码。
