进入SNVS模式有两种方式（只有运行在 SNVS 模式，SOC（微控制器将关闭），一种是按下ONOFF硬件引脚，I.MXRT 提供一个专用引脚（ONOFF）来切换SNVS模式和运行应用代码。
另一种方式是通过软件将微控制器设置为进入SNVS模式。使用以下软件方法进入 SNVS 低功耗模式。SNVS->LPCR|=SNVS_LPCR_TOP_MASK；但目标板卡的电流约为150uA，正常在 50uA左右，大约有5%左右概率的板卡功耗表现异常，而且是同一批次芯片。

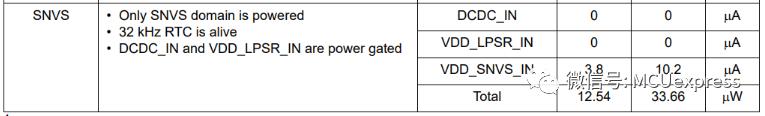

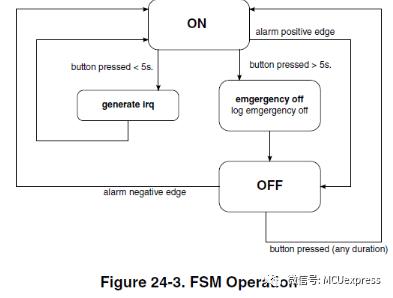

可以通过查看PMIC_ON_REQ引脚来确保SNVS模式。在进入SNVS模式之前，或在退出时，此引脚应为HIGH（高）。在SNVS模式下，它将为LOW（低），这可以用于控制SOC（除了SNVS域之外的其他电源域）的电源。有关此方面的更多信息，请参阅RM参考手册的“25.3.1 Reset and Power Scheme”和“25.3.2 Finite State Machine (FSM)”部分。在目标板中，为了测量电流，去掉了除控制器以外的所有组件。仍然观察到超过150uA的电流消耗，当测量VDD_SNVS_IN时，电流消耗通常应该在这些值附近（取决于温度）。
解决办法：

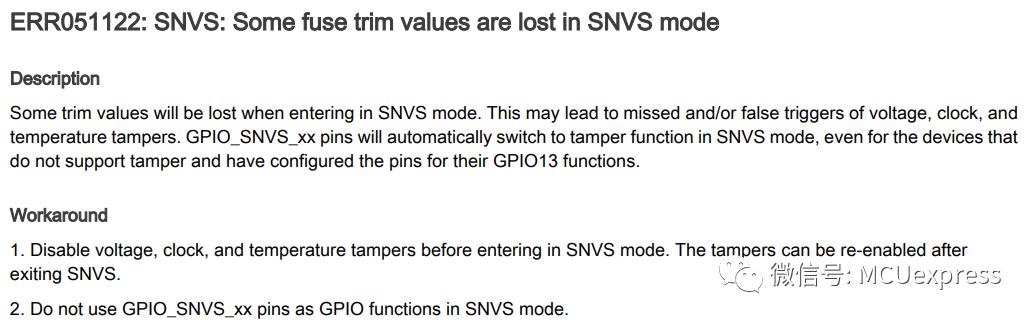

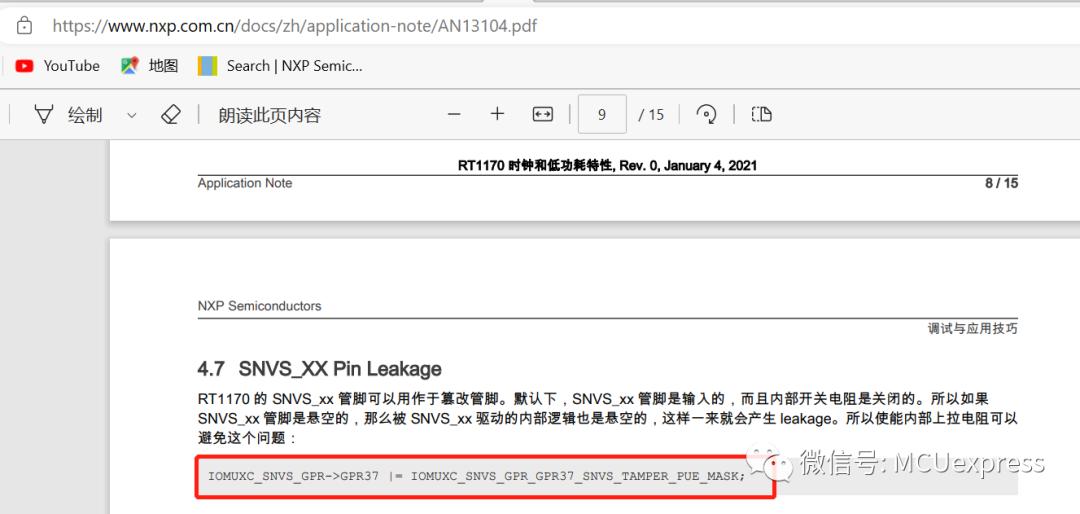

在参考 AN13104文件中提到 SNVS_IN 引脚泄漏方法后，电流降至 50uA左右, 整体降低 100uA左右的功耗。
RT1170 时钟和低功耗特性 (nxp.com.cn)
在进入SNVS低功耗前，执行如下代码，可以将功耗降低 100uA。所有板卡功耗均在器件指标范围内，而且功耗一致性比较好。
#define IOMUXC_SNVS_GPR_GPR37_SNVS_TAMPER_PUE_MASK (0x7FEU)
IOMUXC_SNVS_GPR->GPR37 |= IOMUXC_SNVS_GPR_GPR37_SNVS_TAMPER_PUE_MASK;
SNVS->LPCR |= SNVS_LPCR_TOP_MASK;
这里用 JLINK调试工具在命令行模式下验证：
JLINK命令行COMMAND 环境下读取mem32 0x40C98094 1
JLINK命令行COMMAND 环境下写入w4 0x40C98094 0x7FE 功耗会降低100uA
JLINK命令行环境下读取mem32 0x40C98094 1
JLINK命令行环境下写入w4 0x40C98094 0 功耗会增加100uA(这个是默认值)
