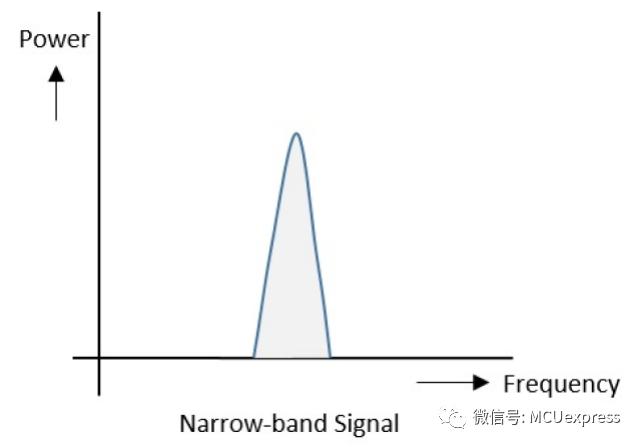

系统 PLL 是系统内部总线、内部处理逻辑、SDRAM 接口和 NAND/NOR 接口模块等的时钟源。而系统 PLL 时钟的频率都是窄带信号，信号强度集中，这是产生电磁辐射的主要来源，如下图所示。比如用来调整外扩 SEMC接口 SDRAM的频率等等。频谱扩展对 SDRAM 读 / 写性能影响很小， 对应用程序没有影响。

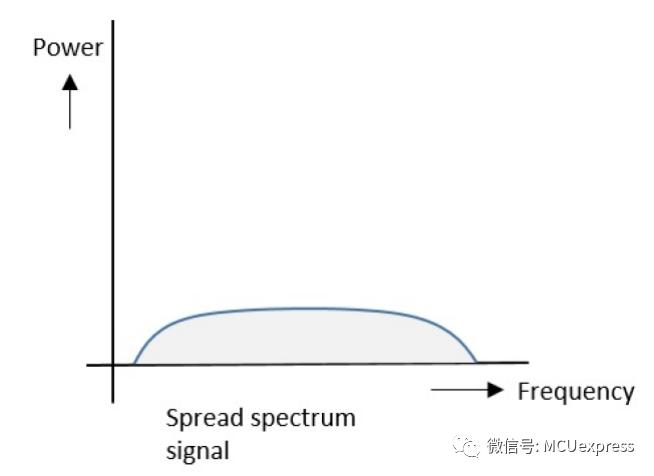

引入时钟扩频技术来降低信号能量的集中，该技术将时钟能量在一定带宽内进行频谱扩展和能量分散，从而降低电磁能量的峰值，从而更容易过EMC RE辐射发射(Radiated Emission)测试。

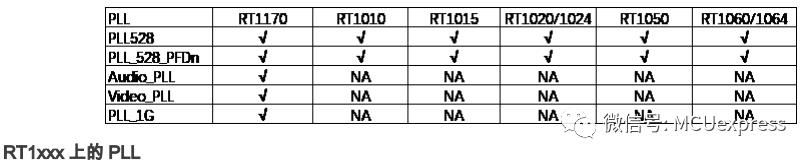

i.MXRT 系列的系统 PLL 支持时钟扩频，如果外设采用此 PLL 作为时钟源，可以启用此功能来降低 EMI 问题的影响。以下 PLL 在 RTXXXX 上支持扩频特性，需要将外设的时钟源选到支持扩频功能的时钟上。
对于 RT 系列，SYS_PLL2，AUDIO_PLL 和 VIDEO_PLL 支持扩频（向下扩频）。扩频范围是指 PLL 向下扩展的频率大小。例如，6 MHz 扩频范围意味着 PLL 的频率将在目标频率和目标频率减 6 MHz 之间反复。频率步长是指频率变化步长的大小。要启用扩频功能，请使用如下扩频软件代码来配置 SDK 中的寄存器。0x40c84260 用于配置STOP(位[31-16]) 和 STEP(位[14:0])，位8 是使能位。频率改变：Frequency change =STOP/8*24Mhz。Step 步进值：每次最大频率变化 =STEP/8*24Mhz，0x40842a0 用于配置数值 8。
因此，如下PLL528 的配置
STOP =0x480; B =0x960; STEP =0x06; Frequency change =12Mhz，
每次最大的频率变化为 60Khz。此时 PLL528 将在 528MHz 和 516MHz 之间回扫，回扫的步长为 60 KHz。
STOP =0x240; B =0x960; STEP =0x06; Frequecy change =6MHz，每次最大的频率变化为 60KHz。
*(uint32_t *)(0x40c84260) =0x04808006; //12Mhz
//*(uint32_t *)(0x40c84260) =0x02408006; //6Mhz
*(uint32_t *)(0x40c842a0) =0x00000960;
对 I.MXRT10xx 系列，STOP, B 及 STEP 可以在 SYS_PLL2_SS 和 SYS_PLL2_MFD 中配置。

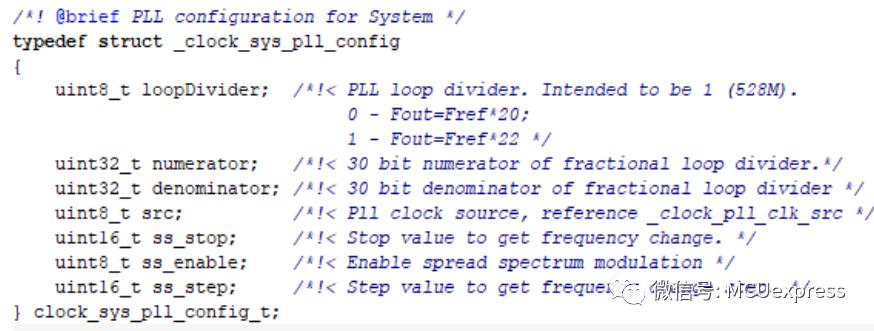

对 I.MXRT11XX ，STOP, B 及 STEP 可以在 CCM_ANALOG_PLL_SYS_SS 和 CCM_ANALOG_PLL_SYS_DENOM 中配 置。当初始化 PLL 的时候，扩频功能可以同时配置。在代码中填写 STOP,B 及 STEP 进结构体来初始化 PLL。一旦使能 PLL，扩频功能同时打开。
备注：在上电配置时钟后使能上述两行代码配置就可以开启扩频功能，注意扩频功能和低功耗 SNVS 模式没有任何关系，使能扩频不会影响进入SNVS低功耗以及唤醒的情况。
默认扩频是关闭的，关闭代码如下：
*(uint32_t *)(0x40c84260) =0x0；//默认值，扩频功能是关闭的。
//*(uint32_t *)(0x40c84260) =0x02408006; //6Mhz
*(uint32_t *)(0x40c842a0) =0x3FFFFFFF;
参考文献：
1. https://www.nxp.com.cn/docs/zh/application-note/AN13202.pdf
2.《如何在 RT 系列上使能扩频功能》（文档 AN2879）。
https://www.nxp.com.cn/docs/zh/application-note/AN12879.pdf

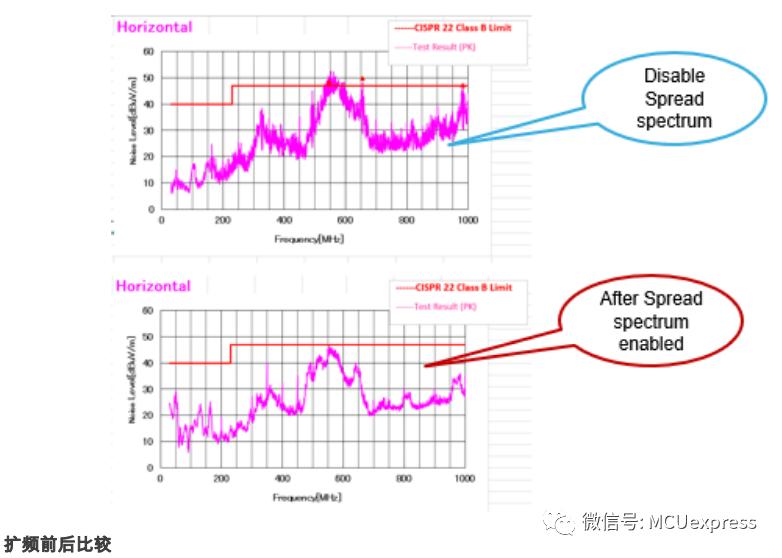

在 RT1060 产品应用中，启用系统时钟的扩频功能后，噪声强度下降了约 5 dbm。
